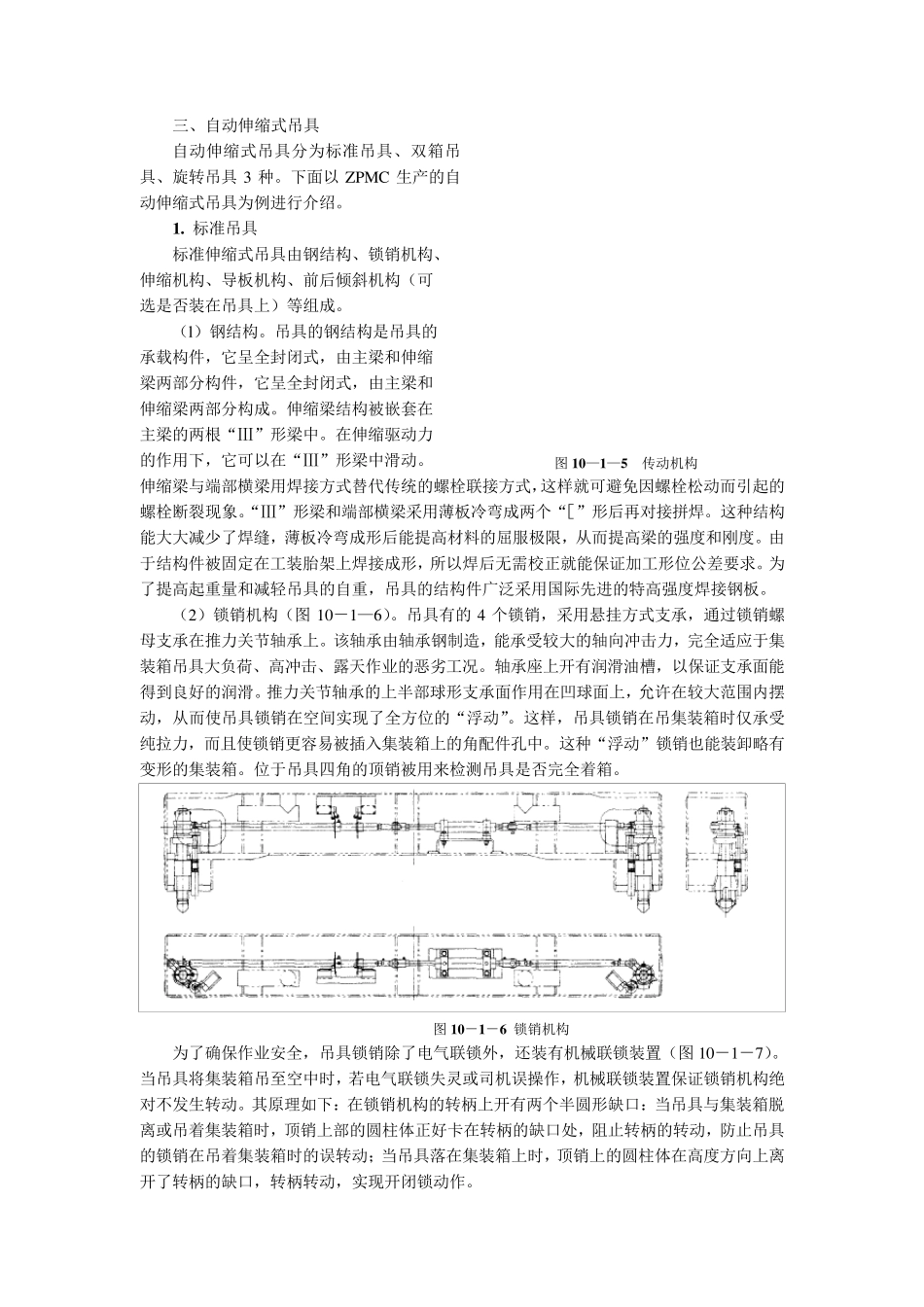

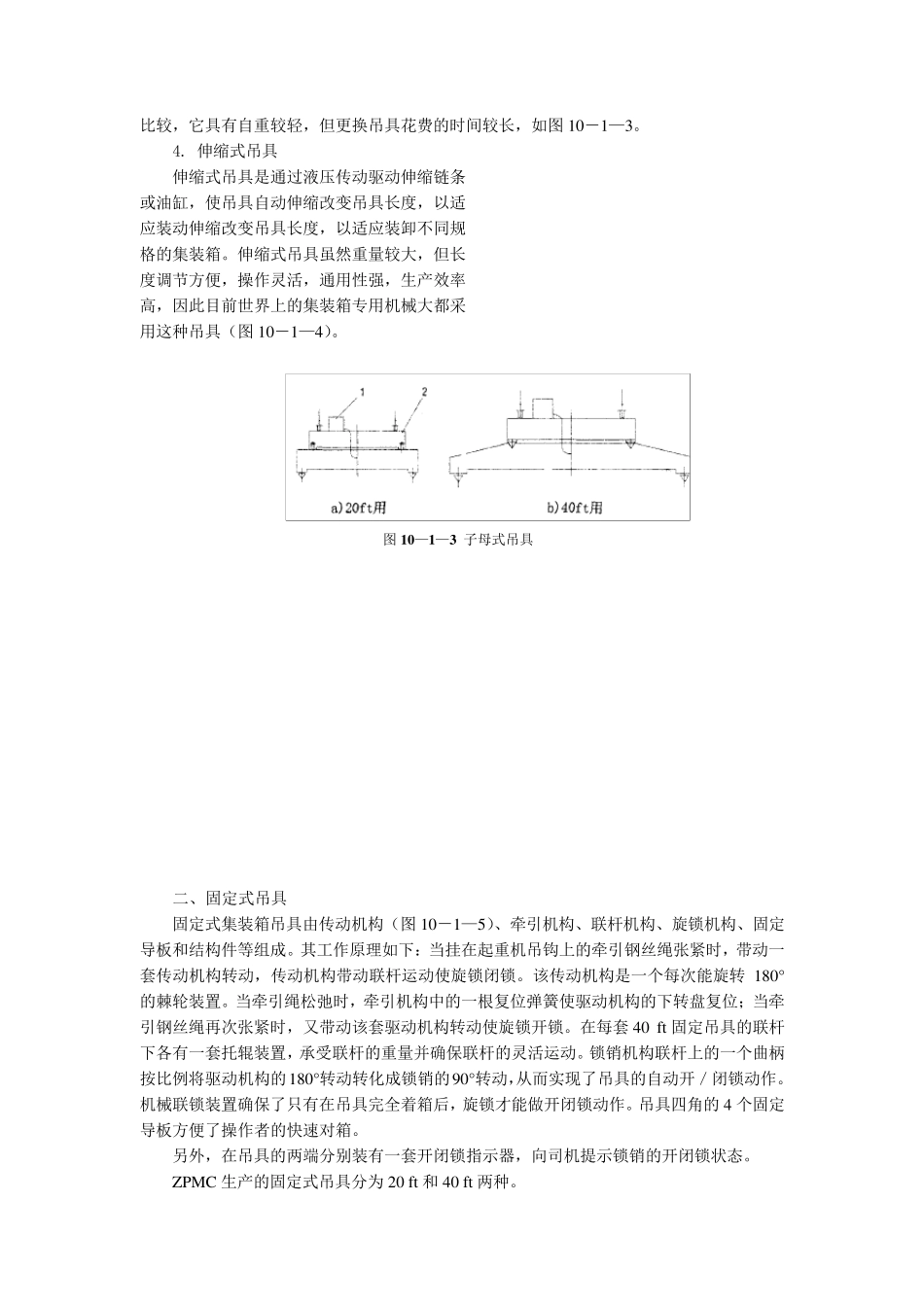

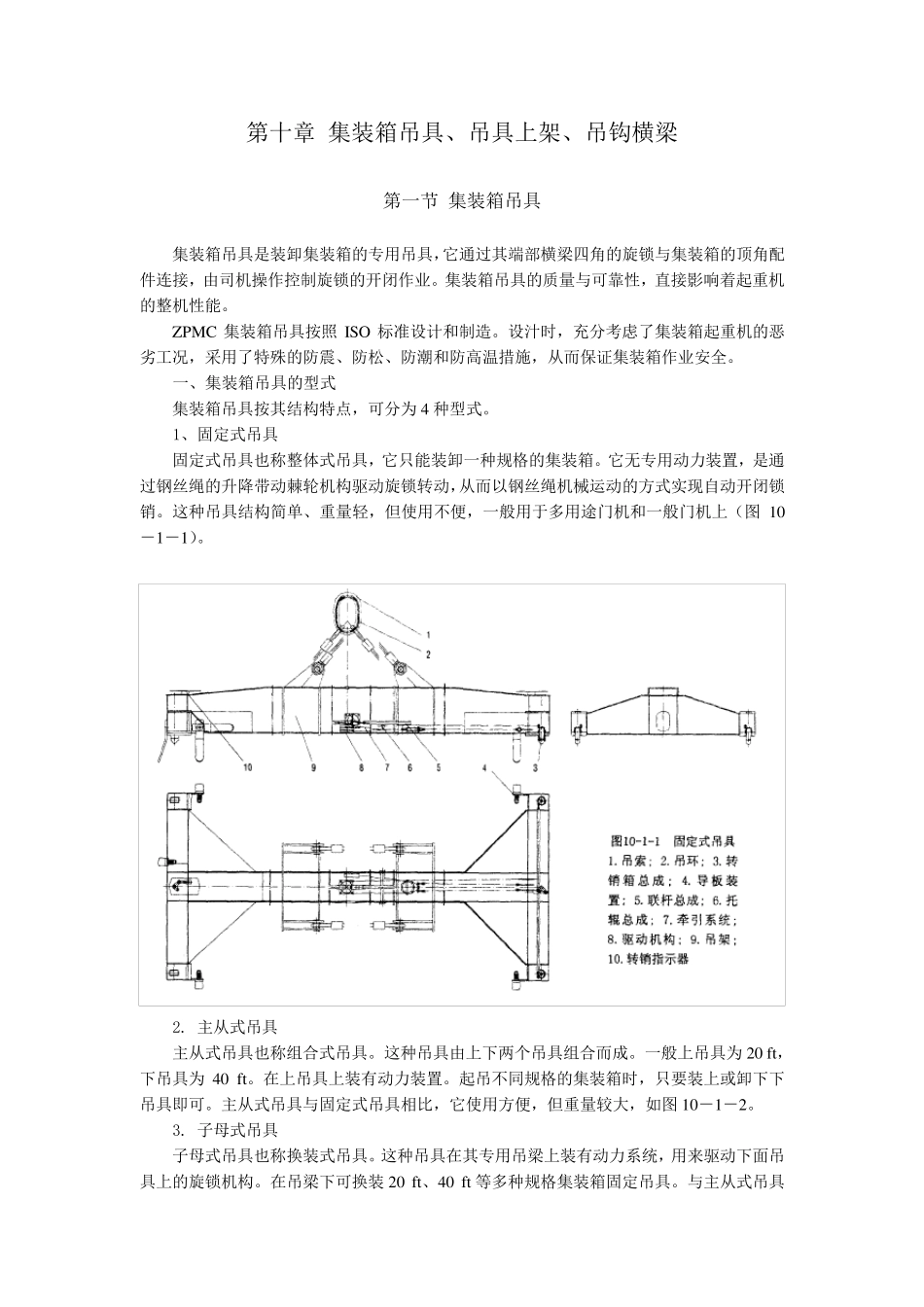

第十章 集装箱吊具、吊具上架、吊钩横梁 第一节 集装箱吊具 集装箱吊具是装卸集装箱的专用吊具，它通过其端部横梁四角的旋锁与集装箱的顶角配件连接，由司机操作控制旋锁的开闭作业。集装箱吊具的质量与可靠性，直接影响着起重机的整机性能。 ZPMC 集装箱吊具按照 ISO 标准设计和制造。设汁时，充分考虑了集装箱起重机的恶劣工况，采用了特殊的防震、防松、防潮和防高温措施，从而保证集装箱作业安全。 一、集装箱吊具的型式 集装箱吊具按其结构特点，可分为 4 种型式。 1、固定式吊具 固定式吊具也称整体式吊具，它只能装卸一种规格的集装箱。它无专用动力装置，是通过钢丝绳的升降带动棘轮机构驱动旋锁转动，从而以钢丝绳机械运动的方式实现自动开闭锁销。这种吊具结构简单、重量轻，但使用不便，一般用于多用途门机和一般门机上（图10－1－1）。 2. 主从式吊具 主从式吊具也称组合式吊具。这种吊具由上下两个吊具组合而成。一般上吊具为 20 ft，下吊具为 40 ft。在上吊具上装有 动力装置。起吊不同 规格的集装箱时，只要 装上或 卸下下吊具即 可。主从式吊具与固定式吊具相 比 ，它使用方便，但重量较 大 ，如 图10－1－2。 3. 子 母 式吊具 子 母 式吊具也称换 装式吊具。这种吊具在其专用吊梁上装有 动力系 统 ，用来 驱动下面 吊具上的旋锁机构。在吊梁下可换 装20 ft、40 ft 等 多种规格集装箱固定吊具。与主从式吊具比较，它具有自重较轻，但更换吊具花费的时间较长，如图10－1—3。 4. 伸缩式吊具 伸缩式吊具是通过液压传动驱动伸缩链条 或油缸，使吊具自动伸缩改变吊具长度，以适 应装动伸缩改变吊具长度，以适应装卸不同规 格的集装箱。伸缩式吊具虽然重量较大，但长 度调节方便，操作灵活，通用性强，生产效率 高，因此目前世界上的集装箱专用机械大都采 用这种吊具（图10－1—4）。 图1 0 —1 —3 子母式吊具 二、固定式吊具 固定式集装箱吊具由传动机构（图10－1—5）、牵引机构、联杆机构、旋锁机构、固定导板和结构件等组成。其工作原理如下：当挂在起重机吊钩上的牵引钢丝绳张紧时，带动一套传动机构转动，传动机构带动联杆运动使旋锁闭锁。该传动机构是一个每次能旋转180°的棘轮装置。当牵引绳松弛时，牵引机构中的一根复位弹簧使驱动机构的下转盘复位；当牵引钢丝绳再次张紧时，又带动该套驱动机构转动使旋锁开锁。在每套40 ft 固定吊具的联杆下各有一套...
