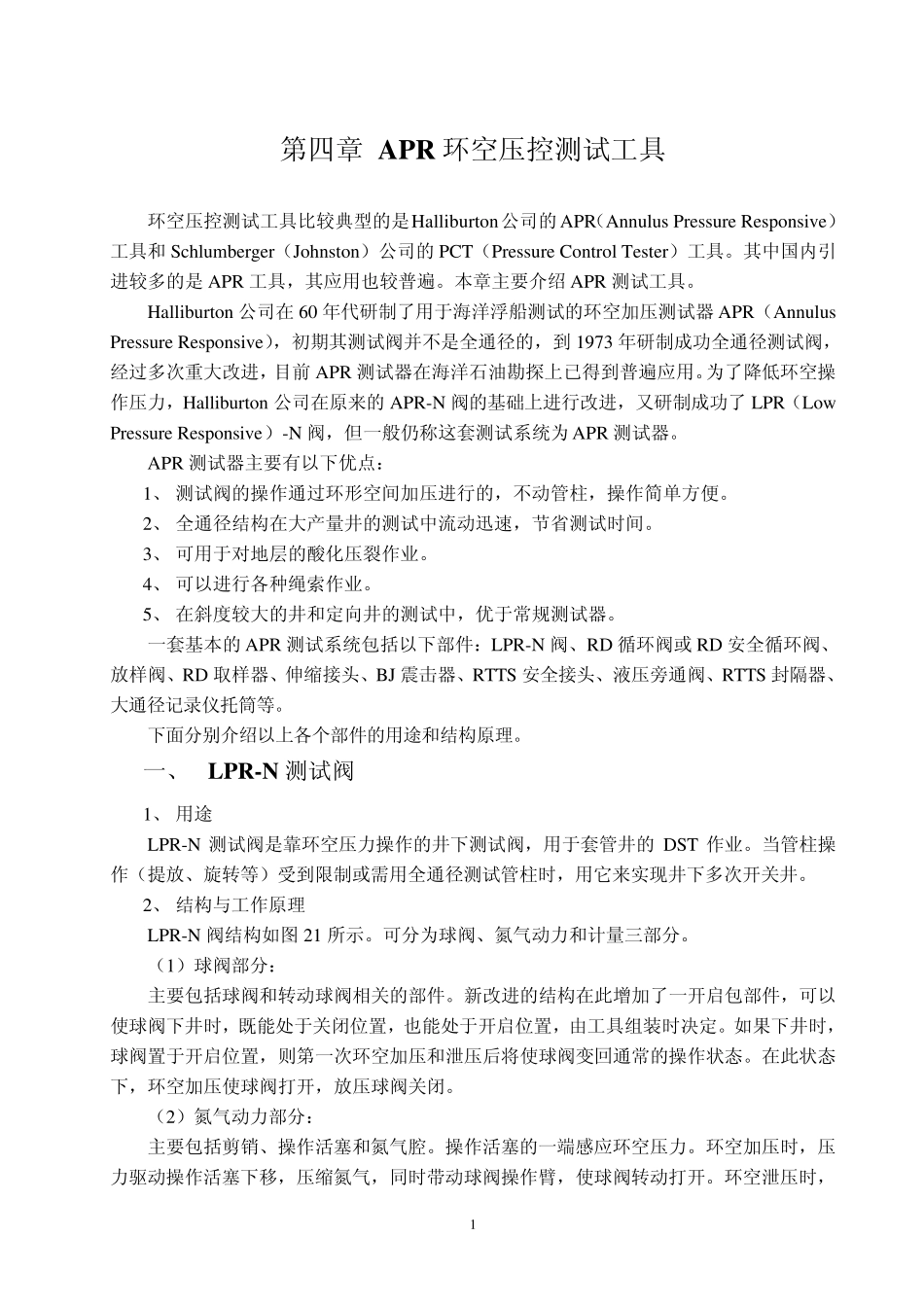

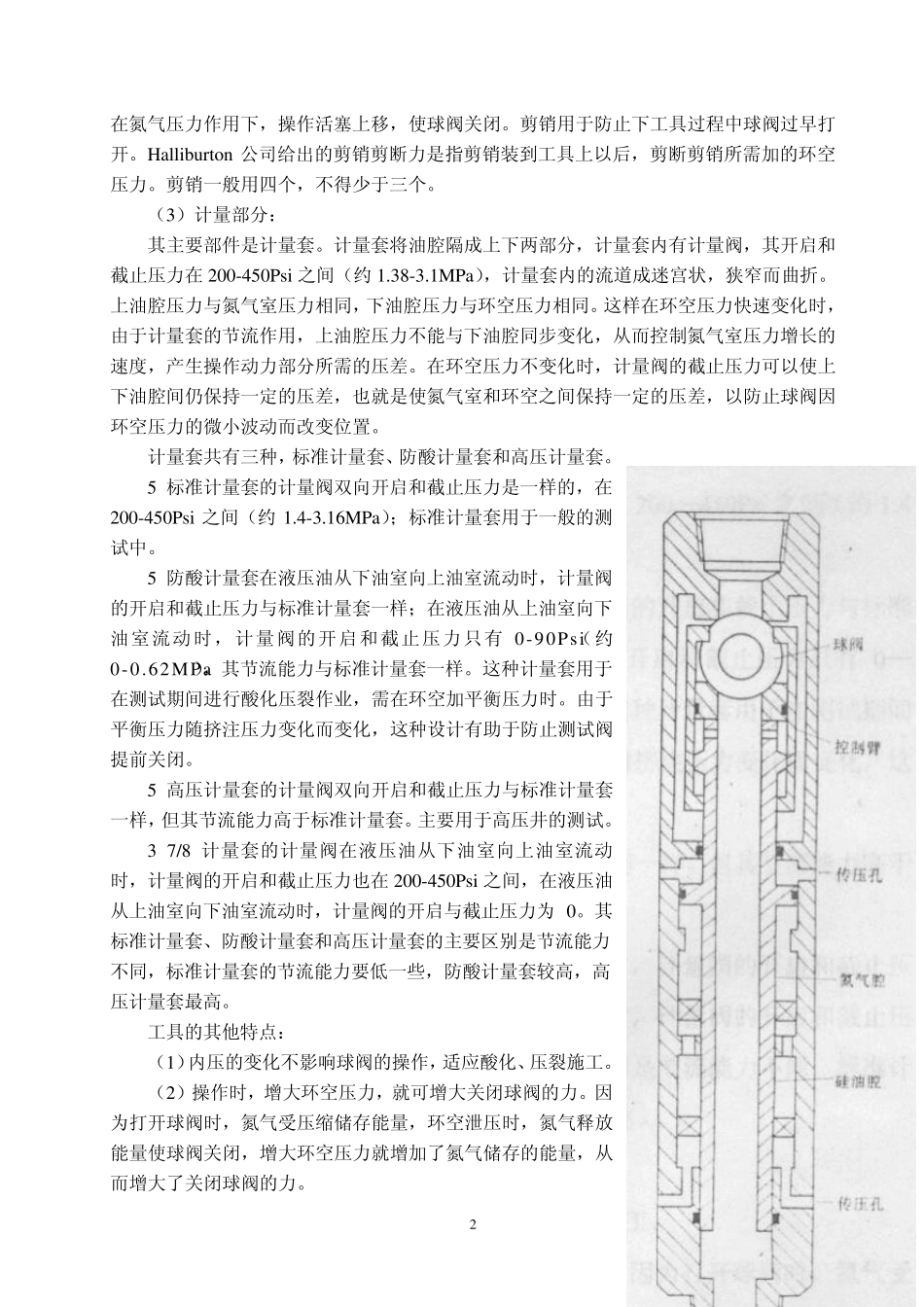

1 第四章 APR 环空压控测试工具 环空压控测试工具比较典型的是Halliburton公司的APR(Annulus Pressure Responsive)工具和Schlumberger(Johnston)公司的PCT(Pressure Control Tester)工具。其中国内引进较多的是APR 工具,其应用也较普遍。本章主要介绍APR 测试工具。 Halliburton 公司在60 年代研制了用于海洋浮船测试的环空加压测试器APR(Annulus Pressure Responsive),初期其测试阀并不是全通径的,到1973 年研制成功全通径测试阀,经过多次重大改进,目前APR 测试器在海洋石油勘探上已得到普遍应用。为了降低环空操作压力,Halliburton 公司在原来的APR-N 阀的基础上进行改进,又研制成功了LPR(Low Pressure Responsive)-N 阀,但一般仍称这套测试系统为APR 测试器。 APR 测试器主要有以下优点: 1、 测试阀的操作通过环形空间加压进行的,不动管柱,操作简单方便。 2、 全通径结构在大产量井的测试中流动迅速,节省测试时间。 3、 可用于对地层的酸化压裂作业。 4、 可以进行各种绳索作业。 5、 在斜度较大的井和定向井的测试中,优于常规测试器。 一套基本的APR 测试系统包括以下部件:LPR-N 阀、RD 循环阀或 RD 安全循环阀、放样阀、RD 取样器、伸缩接头、BJ 震击器、RTTS 安全接头、液压旁通阀、RTTS 封隔器、大通径记录仪托筒等。 下面分别介绍以上各个部件的用途和结构原理。 一、 LPR-N 测试阀 1、 用途 LPR-N 测试阀是靠环空压力操作的井下测试阀,用于套管井的DST 作业。当管柱操作(提放、旋转等)受到限制或需用全通径测试管柱时,用它来实现井下多次开关井。 2、 结构与工作原理 LPR-N 阀结构如图 21 所示。可分为球阀、氮气动力和计量三部分。 (1)球阀部分: 主要包括球阀和转动球阀相关的部件。新改进的结构在此增加了一开启包部件,可以使球阀下井时,既能处于关闭位置,也能处于开启位置,由工具组装时决定。如果下井时,球阀置于开启位置,则第一次环空加压和泄压后将使球阀变回通常的操作状态。在此状态下,环空加压使球阀打开,放压球阀关闭。 (2)氮气动力部分: 主要包括剪销、操作活塞和氮气腔。操作活塞的一端感应环空压力。环空加压时,压力驱动操作活塞下移,压缩氮气,同时带动球阀操作臂,使球阀转动打开。环空泄压时, 2 在氮气压力作用下,操作活塞上移,使球阀关闭。剪销用于防止下工具过程中球阀过早打开。Hallibu rton 公...
