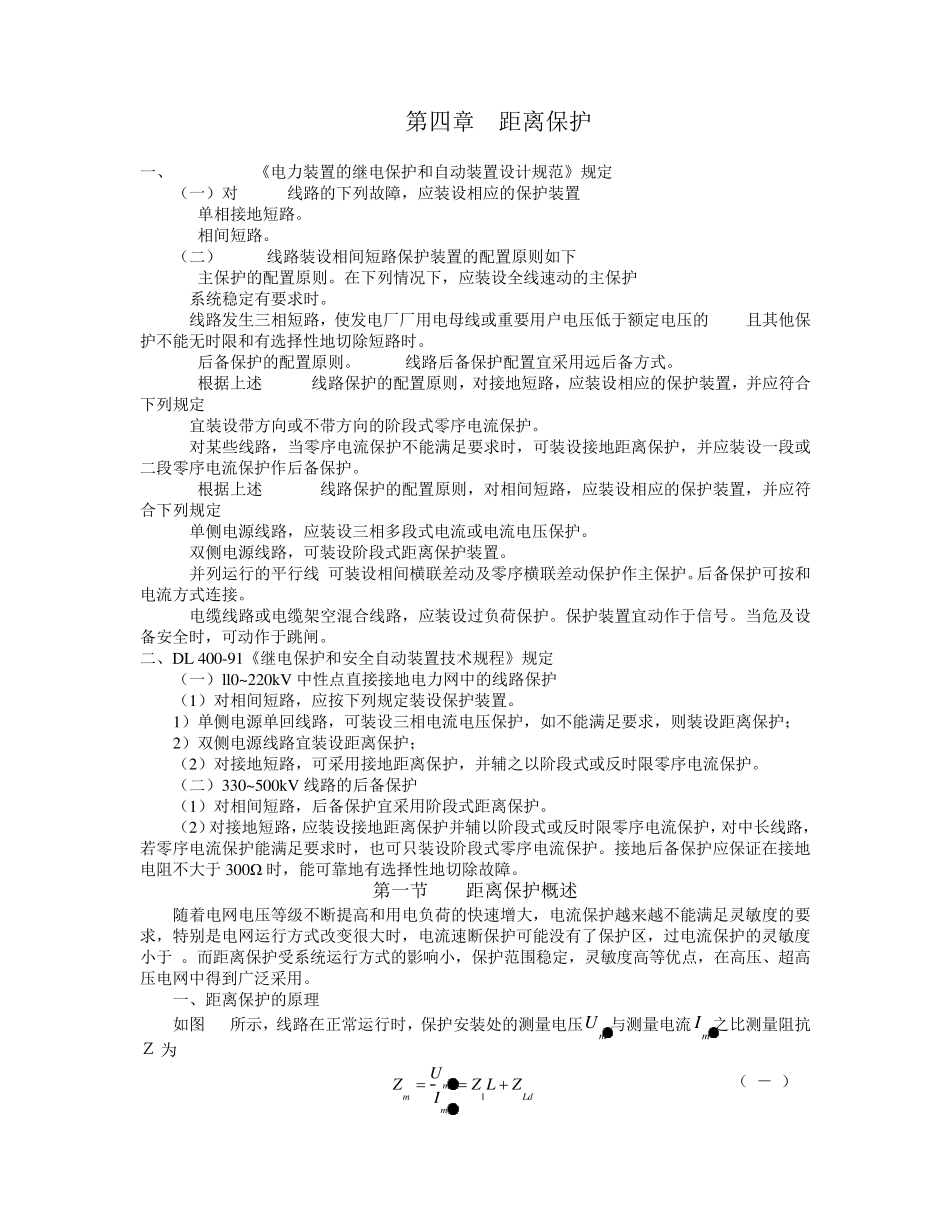

第四章 距离保护 一、GB50062-92《电力装置的继电保护和自动装置设计规范》规定 (一)对 110kV线路的下列故障,应装设相应的保护装置 (1)单相接地短路。 (2)相间短路。 (二)110kV线路装设相间短路保护装置的配置原则如下 (1)主保护的配置原则。在下列情况下,应装设全线速动的主保护 1)系统稳定有要求时。 2)线路发生三相短路,使发电厂厂用电母线或重要用户电压低于额定电压的 60%,且其他保护不能无时限和有选择性地切除短路时。 (2)后备保护的配置原则。11OkV线路后备保护配置宜采用远后备方式。 (3)根据上述 110kV线路保护的配置原则,对接地短路,应装设相应的保护装置,并应符合下列规定: 1)宜装设带方向或不带方向的阶段式零序电流保护。 2)对某些线路,当零序电流保护不能满足要求时,可装设接地距离保护,并应装设一段或二段零序电流保护作后备保护。 (4)根据上述 11OkV 线路保护的配置原则,对相间短路,应装设相应的保护装置,并应符合下列规定: 1)单侧电源线路,应装设三相多段式电流或电流电压保护。 2)双侧电源线路,可装设阶段式距离保护装置。 3)并列运行的平行线,可装设相间横联差动及零序横联差动保护作主保护。后备保护可按和电流方式连接。 4)电缆线路或电缆架空混合线路,应装设过负荷保护。保护装置宜动作于信号。当危及设备安全时,可动作于跳闸。 二、DL 400-91《继电保护和安全自动装置技术规程》规定 (一)ll0~ 220kV 中性点直接接地电力网中的线路保护 (1)对相间短路,应按下列规定装设保护装置。 1)单侧电源单回线路,可装设三相电流电压保护,如不能满足要求,则装设距离保护; 2)双侧电源线路宜装设距离保护; (2)对接地短路,可采用接地距离保护,并辅之以阶段式或反时限零序电流保护。 (二)330~ 500kV 线路的后备保护 (1)对相间短路,后备保护宜采用阶段式距离保护。 (2)对接地短路,应装设接地距离保护并辅以阶段式或反时限零序电流保护,对中长线路,若零序电流保护能满足要求时,也可只装设阶段式零序电流保护。接地后备保护应保证在接地电阻不大于 300Ω 时,能可靠地有选择性地切除故障。 第一节 距离保护概述 随着电网电压等级不断提高和用电负荷的快速增大,电流保护越来越不能满足灵敏度的要求,特别是电网运行方式改变很大时,电流速断保护可能没有了保护区,过电流保护的灵敏度小于1。而距离保护受系统运行方式的影响小,保护范围稳定,灵敏...
