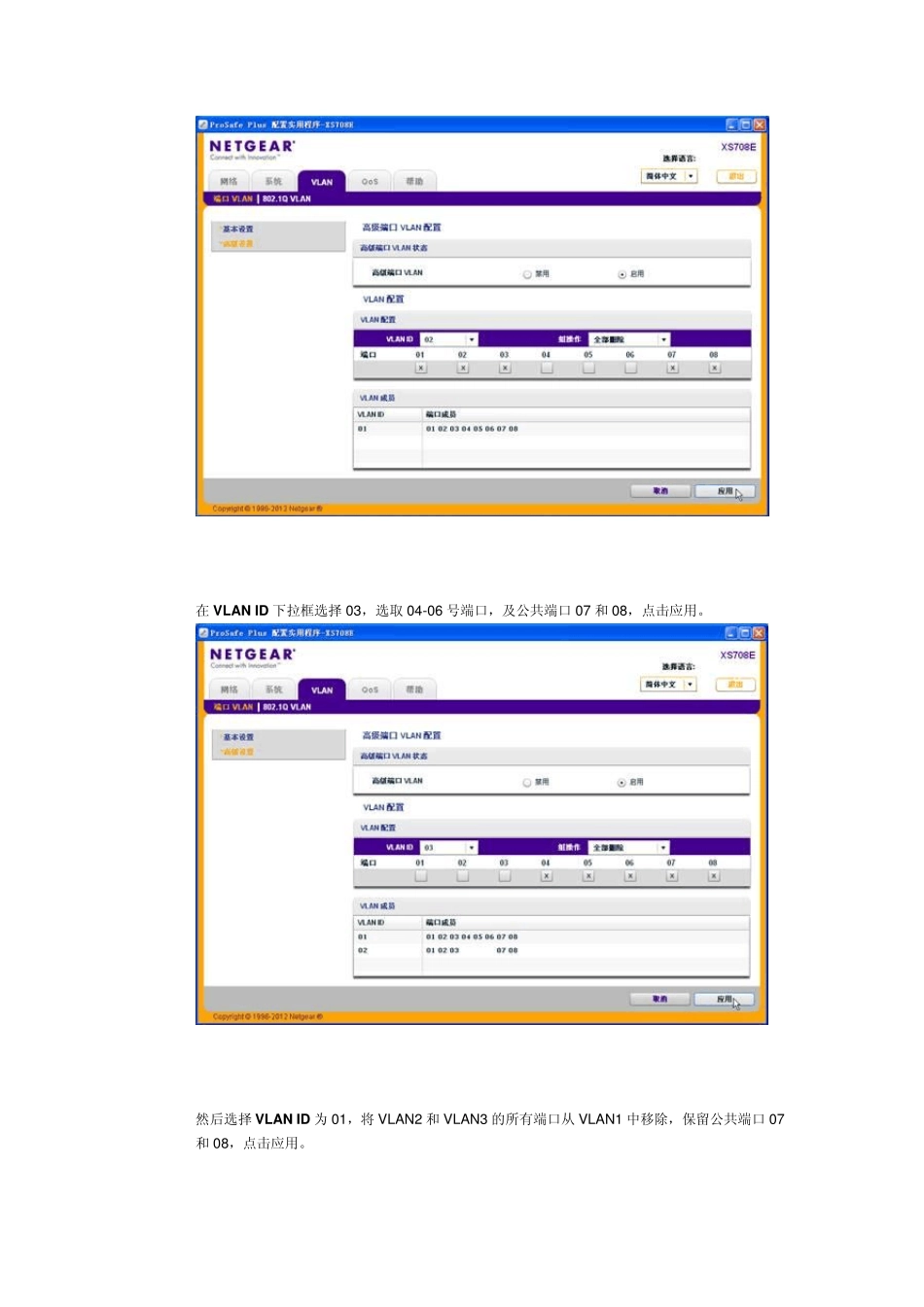

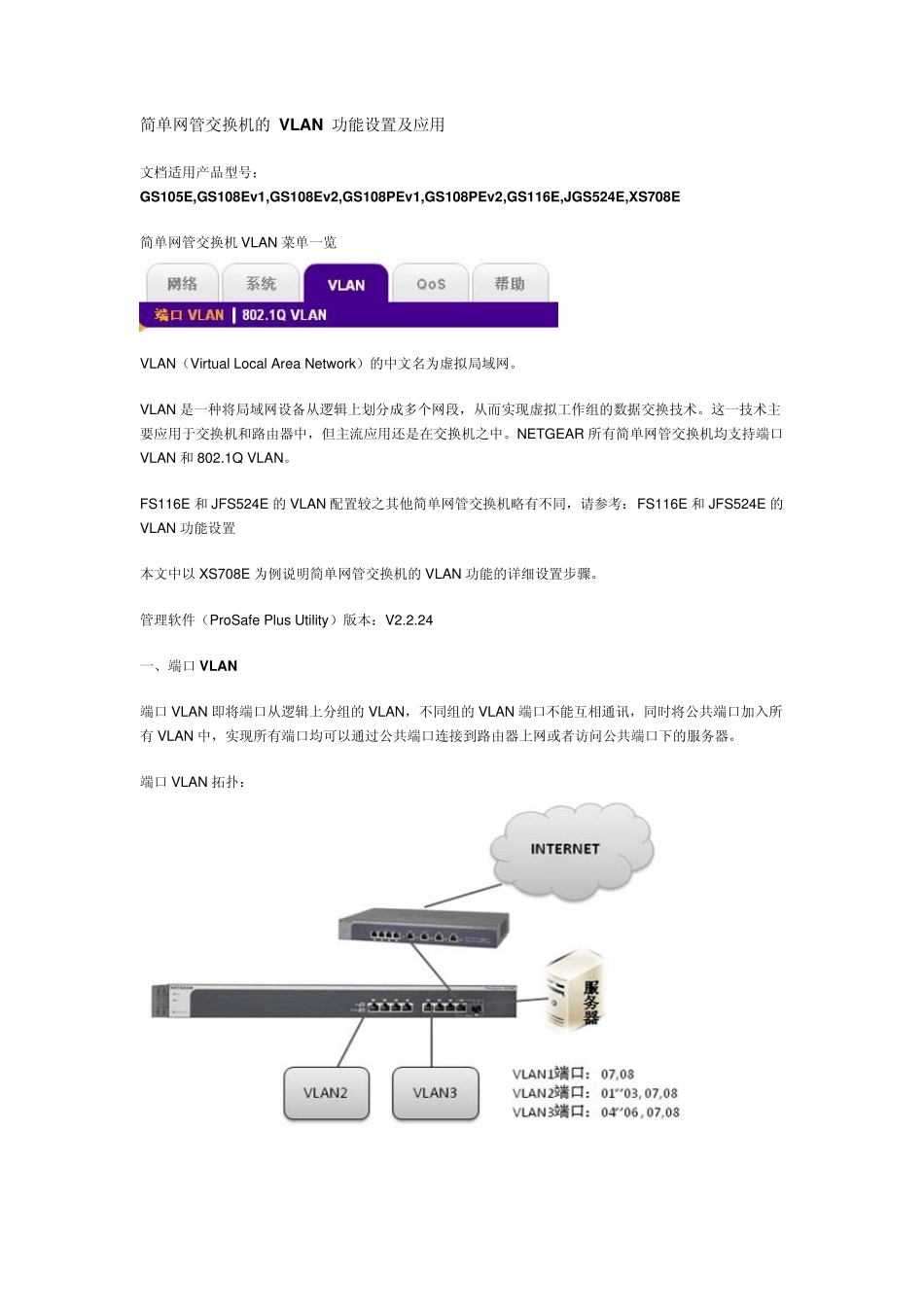

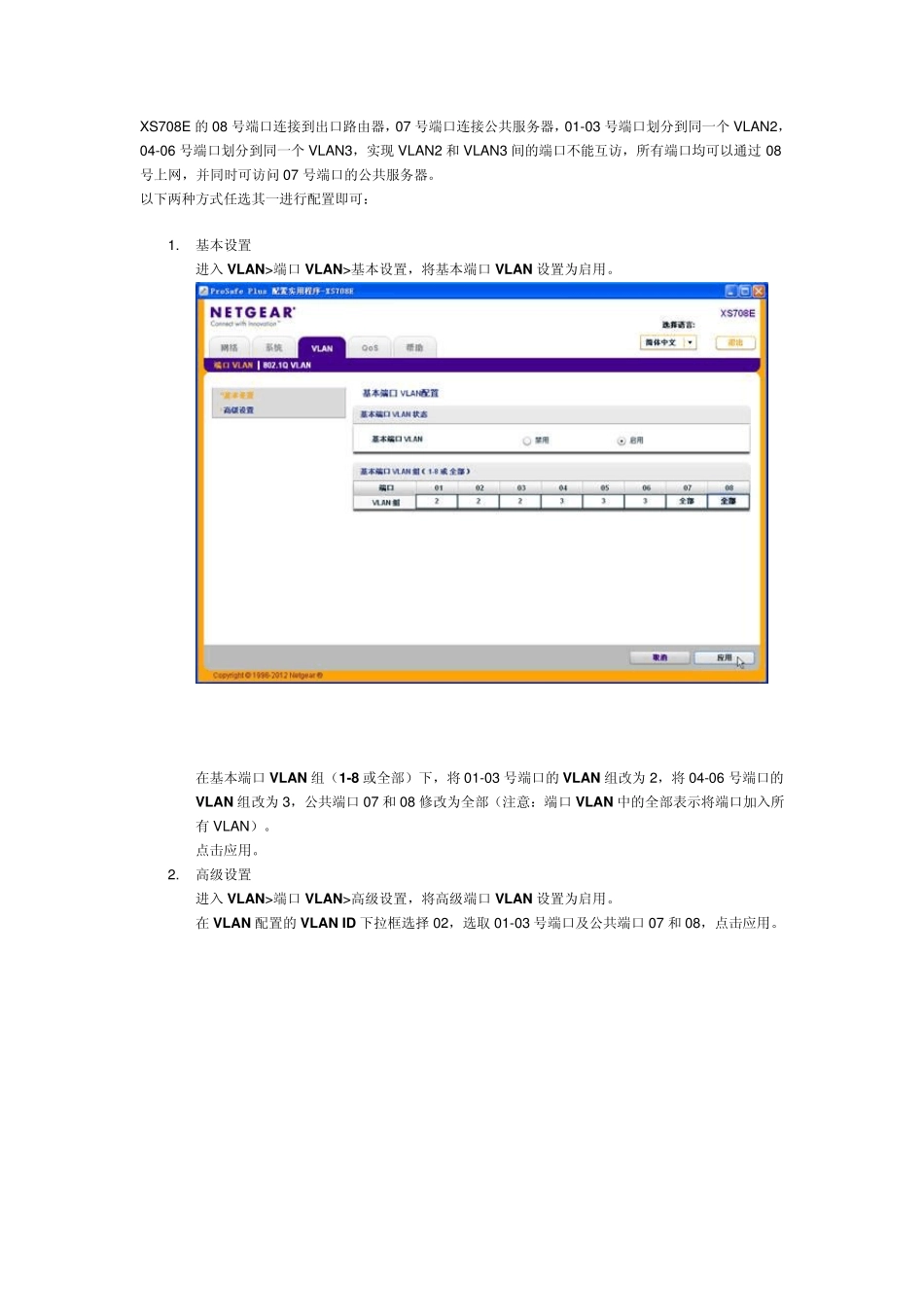

简单网管交换机的 VLAN 功能设置及应用 文档适用产品型号:GS105E,GS108Ev1,GS108Ev2,GS108PEv1,GS108PEv2,GS116E,JGS524E,XS708E 简单网管交换机VLAN 菜单一览 VLAN(Virtual Local Area Network)的中文名为虚拟局域网。 VLAN 是一种将局域网设备从逻辑上划分成多个网段,从而实现虚拟工作组的数据交换技术。这一技术主要应用于交换机和路由器中,但主流应用还是在交换机之中。NETGEAR 所有简单网管交换机均支持端口VLAN 和802.1Q VLAN。 FS116E 和JFS524E 的VLAN 配置较之其他简单网管交换机略有不同,请参考:FS116E 和JFS524E 的VLAN 功能设置 本文中以XS708E 为例说明简单网管交换机的VLAN 功能的详细设置步骤。 管理软件(ProSafe Plus Utility)版本:V2.2.24 一、端口VLAN 端口VLAN 即将端口从逻辑上分组的VLAN,不同组的VLAN 端口不能互相通讯,同时将公共端口加入所有VLAN 中,实现所有端口均可以通过公共端口连接到路由器上网或者访问公共端口下的服务器。 端口VLAN 拓扑: XS708E 的08 号端口连接到出口路由器,07 号端口连接公共服务器,01-03 号端口划分到同一个VLAN2,04-06 号端口划分到同一个VLAN3,实现VLAN2 和VLAN3 间的端口不能互访,所有端口均可以通过08号上网,并同时可访问07 号端口的公共服务器。 以下两种方式任选其一进行配置即可: 1. 基本设置 进入 VLAN>端口VLAN>基本设置,将基本端口VLAN 设置为启用。 在基本端口VLAN 组(1-8 或全部)下,将 01-03 号端口的VLAN 组改为 2,将 04-06 号端口的VLAN 组改为 3,公共端口07 和08 修改为全部(注意:端口VLAN 中的全部表示将端口加入所有VLAN)。 点击应用。 2. 高级设置 进入 VLAN>端口VLAN>高级设置,将高级端口VLAN 设置为启用。 在 VLAN 配置的VLAN ID 下拉框选择 02,选取 01-03 号端口及公共端口07 和08,点击应用。 在VLAN ID 下拉框选择03,选取04-06 号端口,及公共端口07 和08,点击应用。 然后选择VLAN ID 为 01,将 VLAN2 和VLAN3 的所有端口从 VLAN1 中移除,保留公共端口07和08,点击应用。 这样就实现了VLAN2 和VLAN3 不同VLAN 的各端口间不能互访,但是都能通过公共端口实现上网和访问公共服务器。 二、802.1Q VLAN 802.1Q VLAN 通过在跨交换机的端口上标记 VLAN 信息,实现不同交换机的相同VLAN 间互访。 802.1Q VLAN 拓扑: 配置:...
