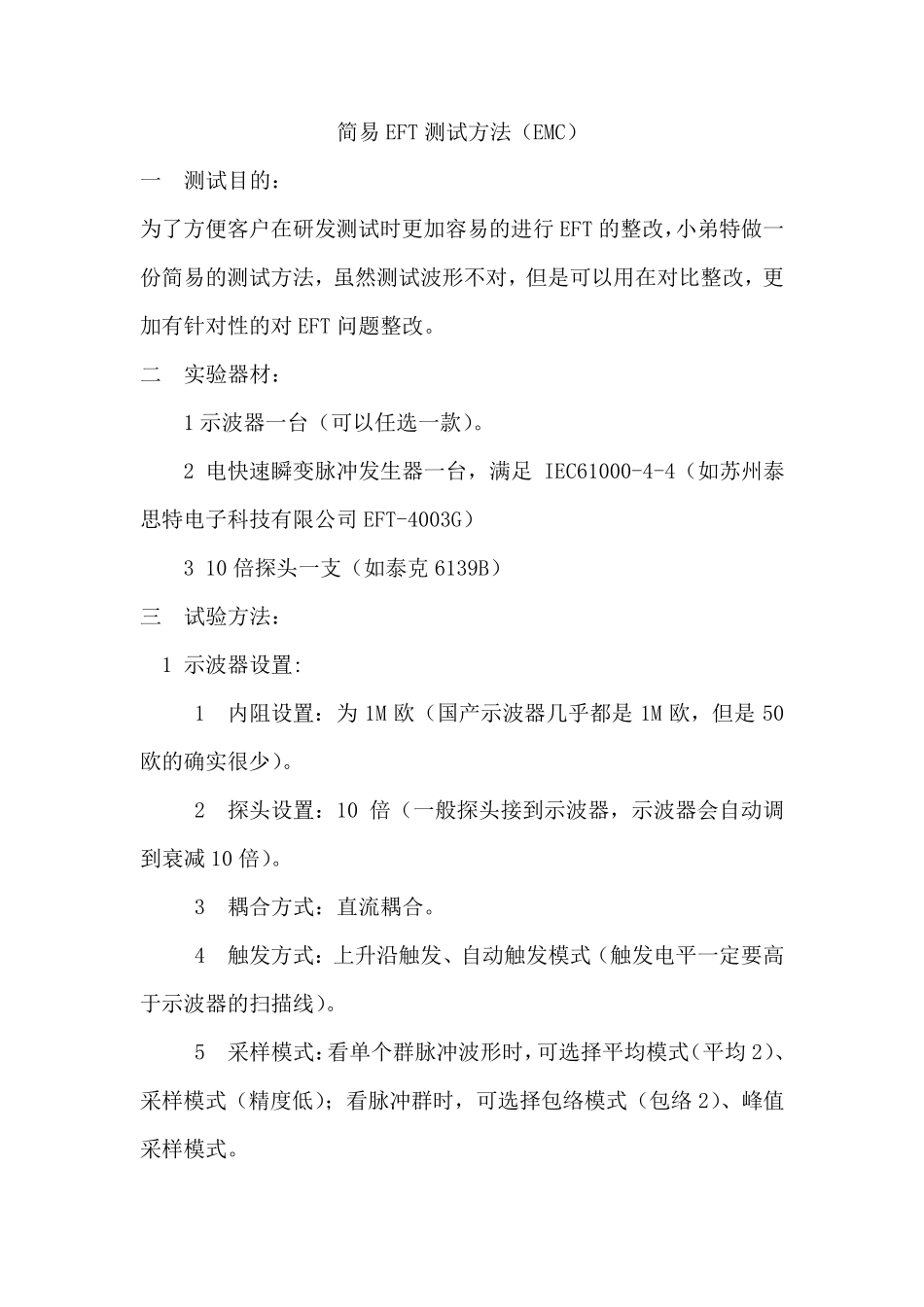

简易EFT测试方法_第1页
1/7

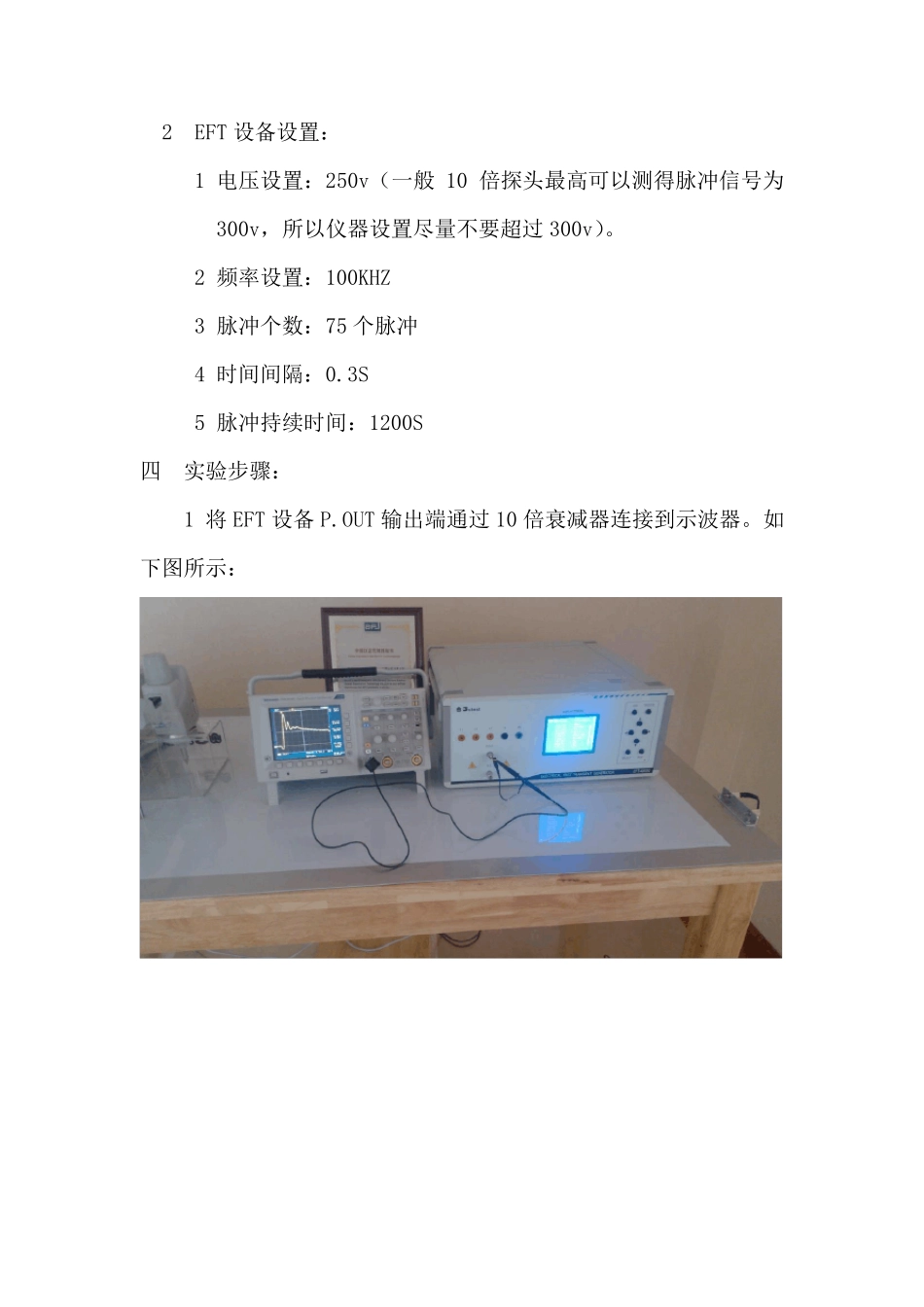

简易EFT测试方法_第2页
2/7

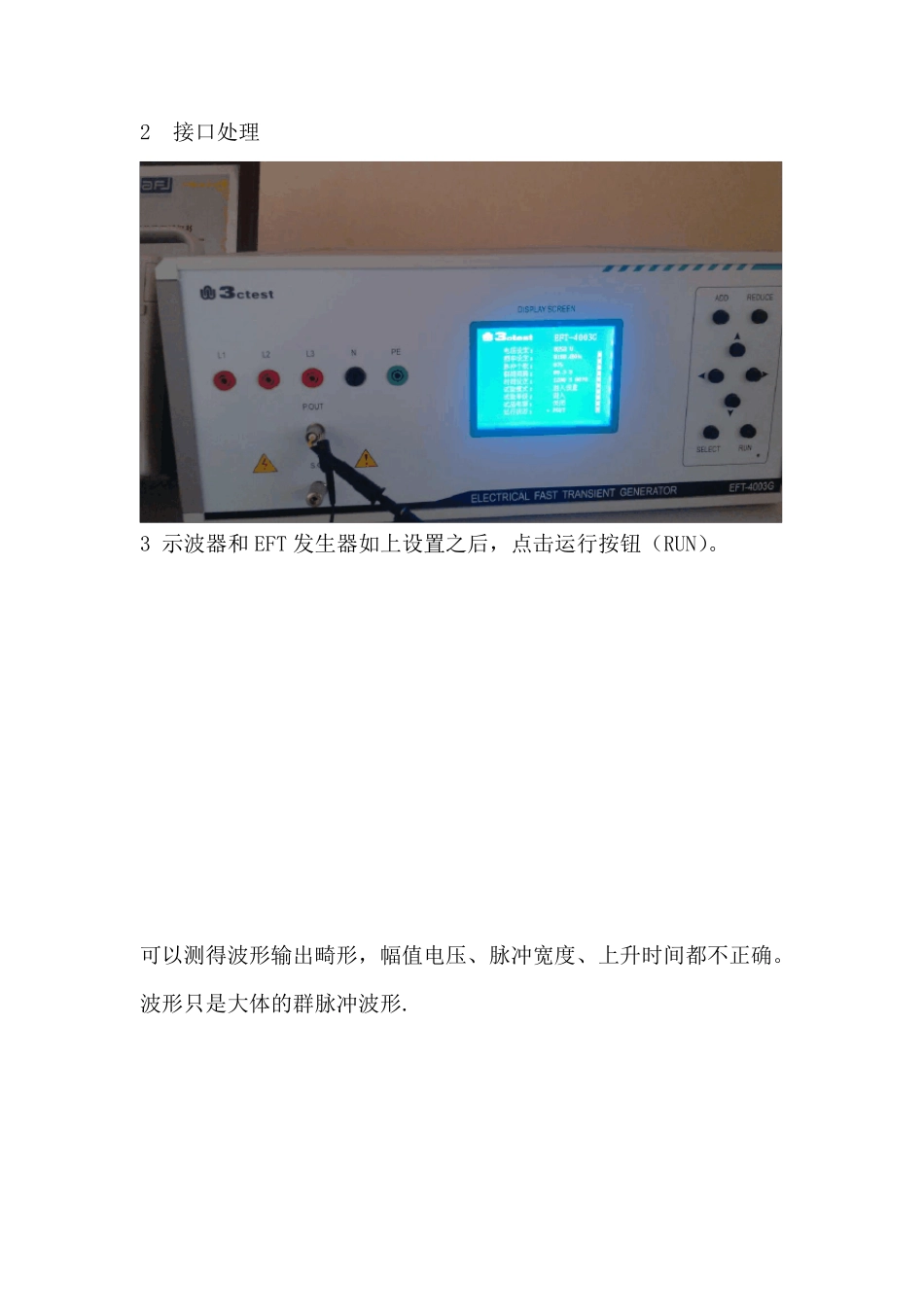

简易EFT测试方法_第3页
3/7
简易EFT 测试方法(EMC) 一 测试目的: 为了方便客户在研发测试时更加容易的进行EFT 的整改,小弟特做一份简易的测试方法,虽然测试波形不对,但是可以用在对比整改,更加有针对性的对EFT 问题整改。 二 实验器材: 1 示波器一台(可以任选一款)。 2 电快速瞬变脉冲发生器一台,满足IEC61000-4-4(如苏州泰思特电子科技有限公司EFT-4003G) 3 10 倍探头一支(如泰克6139B) 三 试验方法: 1 示波器设置: 1 内阻设置:为1M 欧(国产示波器几乎都是1M 欧,但是50欧的确实很少)。 2 探头设置:10 倍(一般探头接到示波器,示波器会自动调到衰减10 倍)。 3 耦合方式:直流耦合。 4 触发方式:上升沿触发、自动触发模式(触发电平一定要高于示波器的扫描线)。 5 采样模式:看单个群脉冲波形时,可选择平均模式(平均 2)、采样模式(精度低);看脉冲群时,可选择包络模式(包络 2)、峰值采样模式。 2 EFT 设备设置: 1 电压设置:250v(一般10 倍探头最高可以测得脉冲信号为 300v,所以仪器设置尽量不要超过300v)。 2 频率设置:100KHZ 3 脉冲个数:75 个脉冲 4 时间间隔:0.3S 5 脉冲持续时间:1200S 四 实验步骤: 1 将 EFT 设备P.OUT 输出端通过10 倍衰减器连接到示波器。如下图所示: 2 接口处理 3 示波器和EFT 发生器如上设置之后,点击运行按钮(RUN)。 可以测得波形输出畸形,幅值电压、脉冲宽度、上升时间都不正确。 波形只是大体的群脉冲波形. 4 在看脉冲群时需要注意示波器的采样模式:(因为示波器采样有限所以会出现脉冲群输出电压不等高) A 采样模式为平均2 模式下的输出波形 B 采样模式为峰值采样模式输出的波形 C 采样模式为取样模式下的输出波形 D 采样模式为包络模式下的输出波形(包络 2) 总结: 在研发整改时可能很多工程师会凭着自己的感觉去修改电路,更换元器件,何不试着用简单的测试方法一边对比一边整改呢? 以上只是小弟的个人观点,仅供大家参考。 苏州泰思特电子科技有限公司成都办事处 可以为客户提供免费 EMC 测试整改: 1 静电放电测试(满足 IEC61000-4-2). 2 电快速瞬变脉冲测试(满足 IEC61000-4-4). 3 雷击浪涌测试(满足 IEC61000-4-5) 4 周波电压跌落测试(满足 IEC61000-4-11 联系人:王金彪 1606636867 地址:四川省成都市高新区天益街 38 号理想中心 3 栋 516 室
