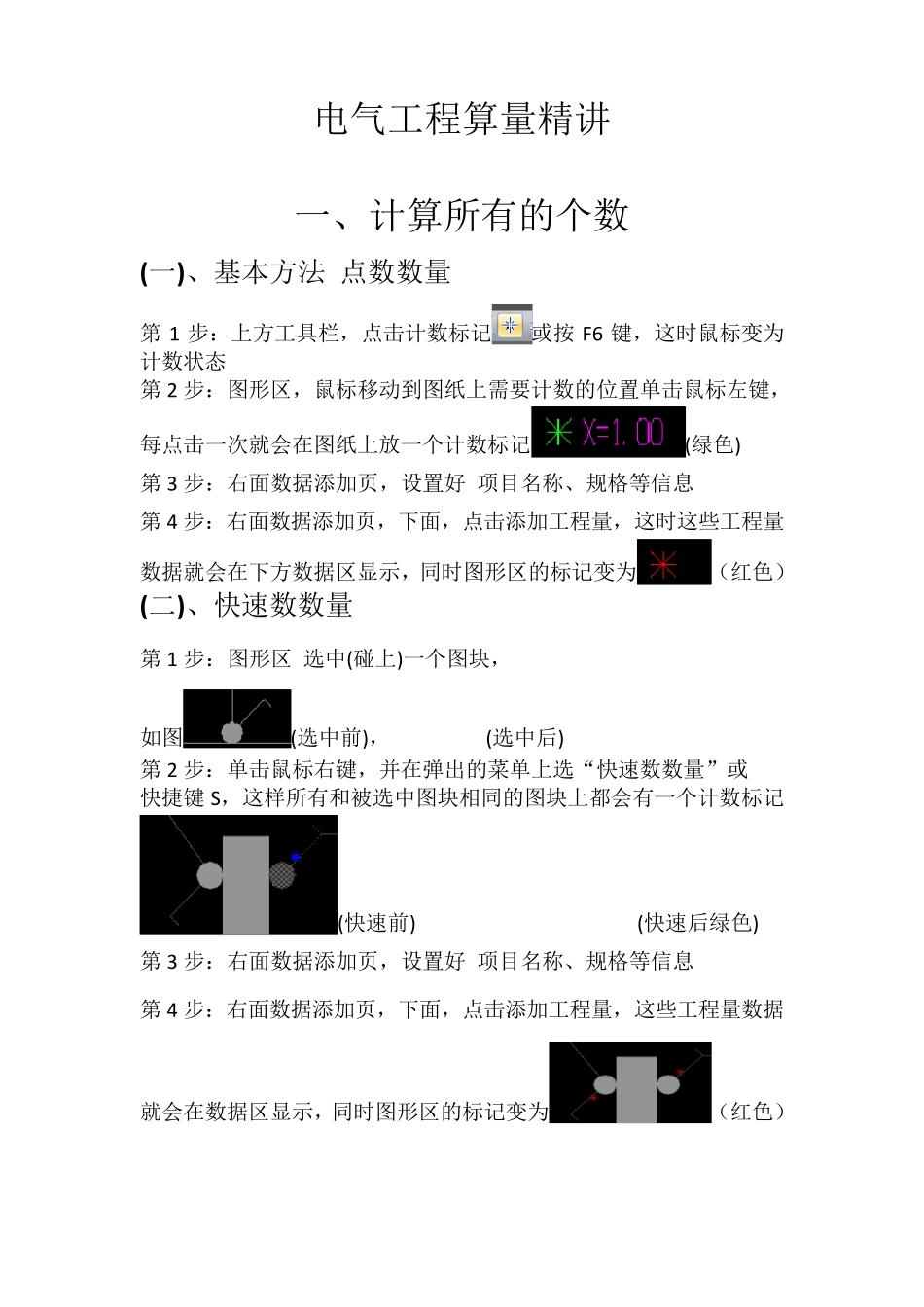

电气工程算量精讲 一、计算所有的个数 (一)、基本方法 点数数量 第1 步：上方工具栏，点击计数标记或按F6 键，这时鼠标变为计数状态 第2 步：图形区，鼠标移动到图纸上需要计数的位置单击鼠标左键，每点击一次就会在图纸上放一个计数标记(绿色) 第3 步：右面数据添加页，设置好 项目名称、规格等信息 第4 步：右面数据添加页，下面，点击添加工程量，这时这些工程量数据就会在下方数据区显示，同时图形区的标记变为 （红色） (二)、快速数数量 第1 步：图形区 选中(碰上)一个图块， 如图(选中前)，(选中后) 第2 步：单击鼠标右键，并在弹出的菜单上选“快速数数量”或 快捷键S，这样所有和被选中图块相同的图块上都会有一个计数标记 (快速前)(快速后绿色) 第3 步：右面数据添加页，设置好 项目名称、规格等信息 第4 步：右面数据添加页，下面，点击添加工程量，这些工程量数据就会在数据区显示，同时图形区的标记变为（红色） (三)、批量数数量 第 1 步：上方工具栏，点击底图选择状态或按 F2 键，这时鼠标变为底图选择状态 第 2 步：图形区，框选全部图纸 第 3 步：上方工具栏 点击 批量数数量 第 4 步：弹出对话框，设置名称规格信息， A 双击序号关联到图形 B 有用的图形打勾改名 C 没用的图形不打勾 第 5 步：勾选行数据添加到工程（哪一层标准层 后面轻松处理） (四)、组合数数量 第1 步：上方工具栏，点击底图选择状态或按F2 键，这时鼠标变为底图选择状态 第2 步：图形区，选中多个测量图元， 比如 文字+图块、图块+图块、多条线段 第3 步：图形区，单击鼠标右键，并在弹出的菜单上选“快速数数量” 或快捷键S，这样所有组合图块上都会有一个计数标记 第4 步：右面数据添加页，设置好 项目名称、规格等信息 第5 步：右面数据添加页，下面，点击添加工程量，这些工程量数据就会在数据区显示，同时图形区的标记变位 (四)、配电箱数数量 第1 步：图形区，选中配电箱的计数标记，点右键，变更(ctrl d) 第2 步：右面数据添加页，设置好 项目名称、规格等信息 第3 步：右面数据添加页，下面，点击添加工程量 (五)、其他方法数数量 第1 步：上方工具栏， 二、计算所有的桥架线槽 桥架单位为米，水平桥架分规格添加，竖向桥架后补 (一)、水平桥架 1 、画水平桥架方法 第1 步：上方工具栏，点击画水平桥架，这是鼠标变为“桥架线槽状态” 第2 步：图形...
