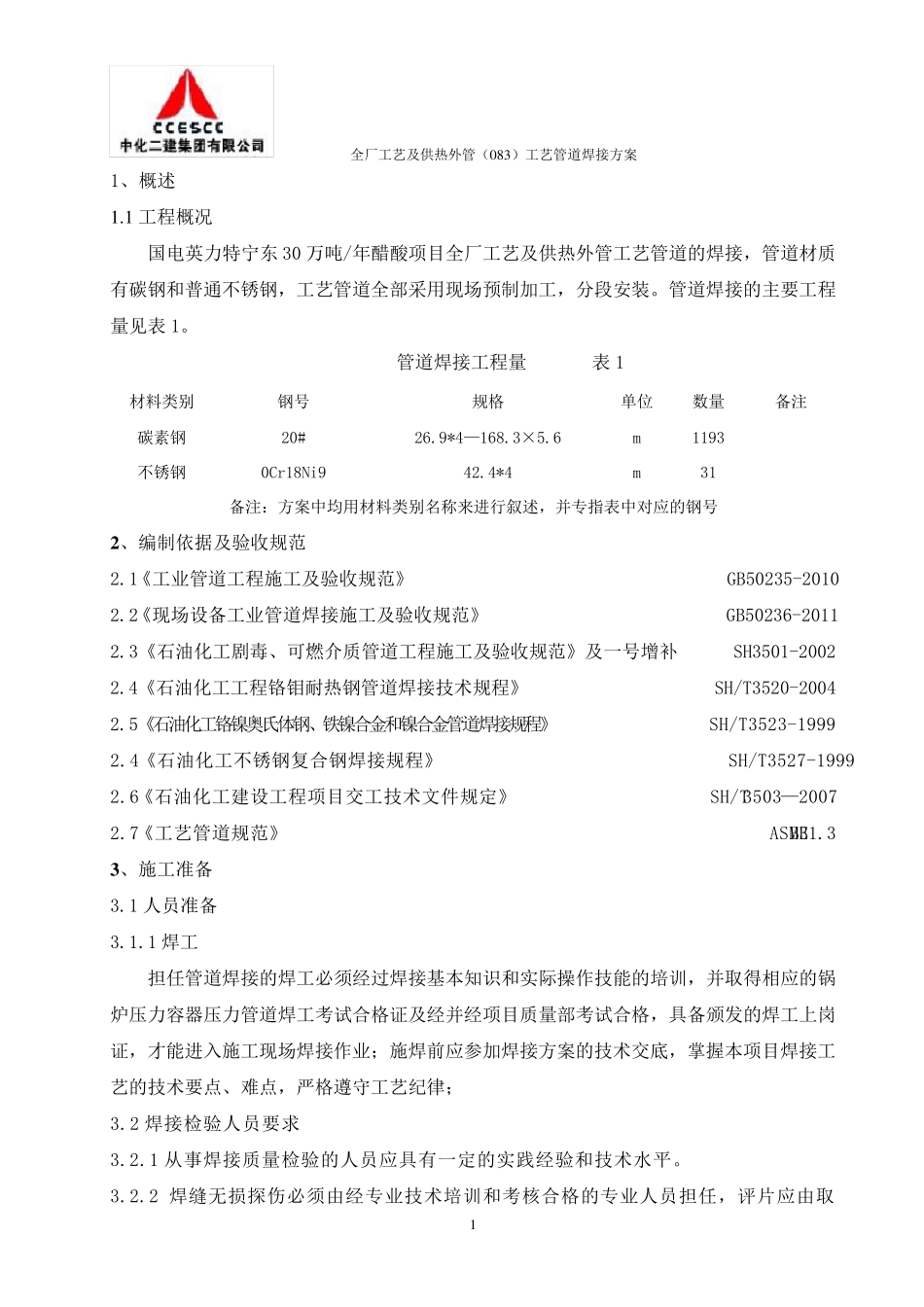

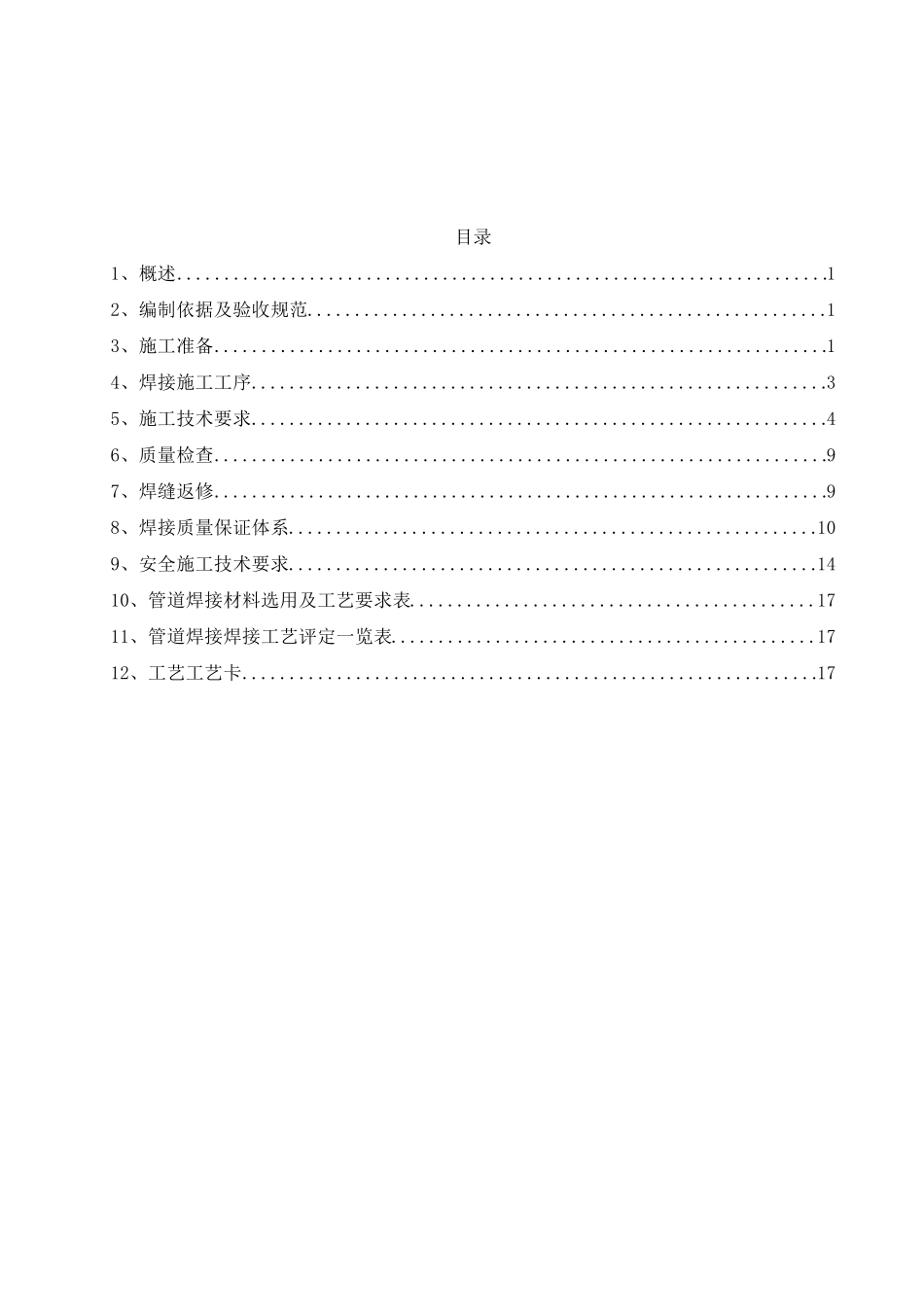

国 电 英 力 特 宁 东 30 万吨/年醋酸项目 全厂工艺及供热外管（083） 工艺管道焊接施工方案 编 制 ： 审 核 ： 批 准 ： 中 化 二 建 集 团 国 电 英 力 特 宁 东 醋 酸 项 目 部 二○一三年四月十三日 目录 1、概述 ..................................................................... 1 2、编制依据及验收规范 ....................................................... 1 3、施工准备 ................................................................. 1 4、焊接施工工序 ............................................................. 3 5、施工技术要求 ............................................................. 4 6、质量检查 ................................................................. 9 7、焊缝返修 ................................................................. 9 8、焊接质量保证体系 ........................................................ 10 9、安全施工技术要求 ........................................................ 14 10、管道焊接材料选用及工艺要求表 ........................................... 17 11、管道焊接焊接工艺评定一览表 ............................................. 17 12、工艺工艺卡 ............................................................. 17 全厂工艺及供热外管（0 8 3 ）工艺管道焊接方案 1 1、概述 1 .1 工程概况 国电英力特宁东30 万吨/年醋酸项目全厂工艺及供热外管工艺管道的焊接，管道材质有碳钢和普通不锈钢，工艺管道全部采用现场预制加工，分段安装。管道焊接的主要工程量见表1。 管道焊接工程量 表1 材料类别 钢号 规格 单位 数量 备注 碳素钢 20# 26.9*4—168.3×5.6 m 1193 不锈钢 0Cr18Ni9 42.4*4 m 31 备注：方案中均用材料类别名称来进行叙述，并专指表中对应的钢号 2 、编制依据及验收规范 2.1《工业管道工程施工及验收规范》 GB50235-2010 2.2《现场设备工业管道焊接施工及验收规范》 GB50236-2011 2.3《石油化工剧毒、可燃介质管道工程施工及验收规范》及一号增补 SH3501-2002 2.4《石油化工工程铬钼耐热钢管道焊接技术规程》 SH/T3520-2004 2.5《石油化工铬镍奥氏体钢、铁镍合金和镍合金管道焊接规程》...
