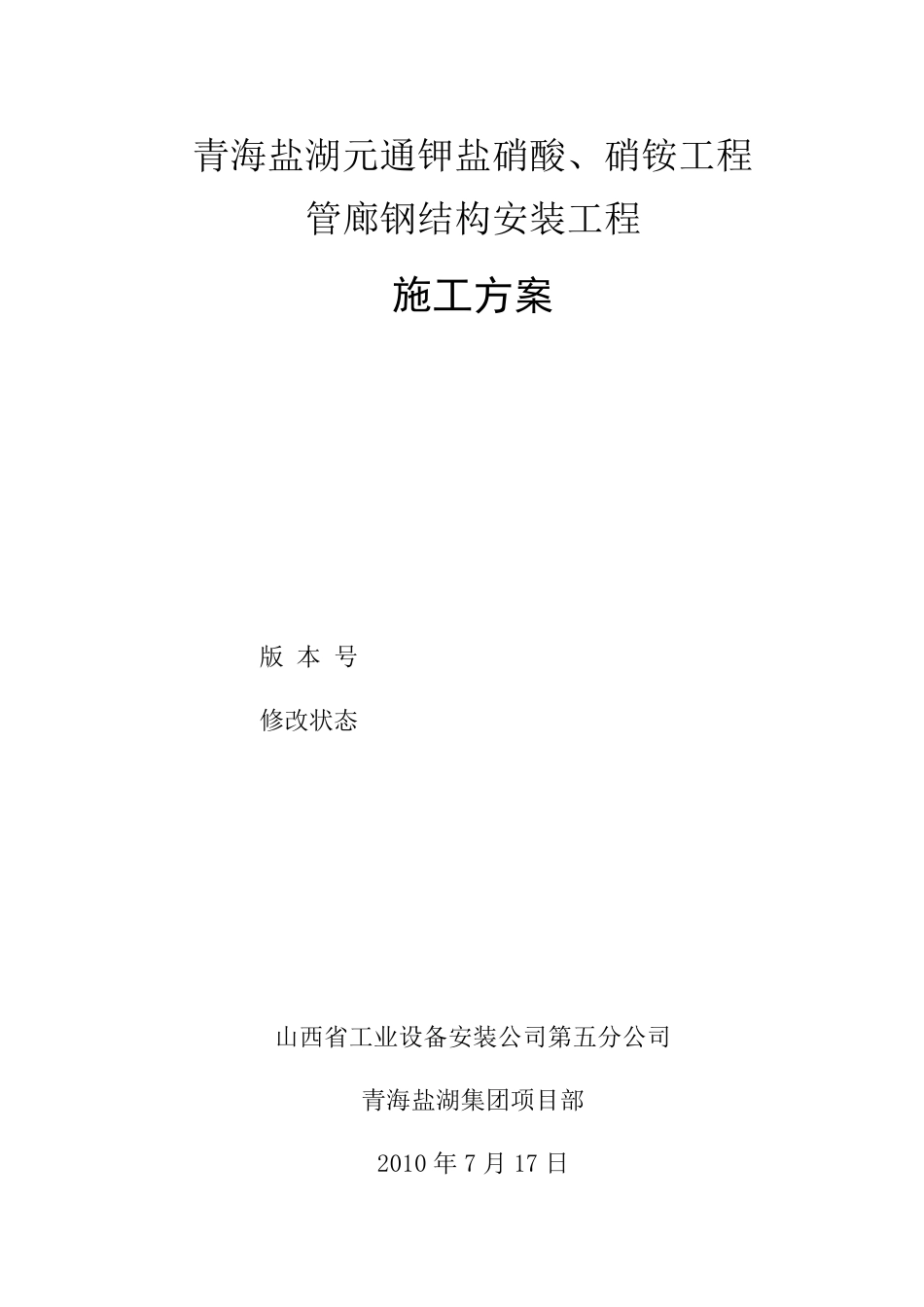

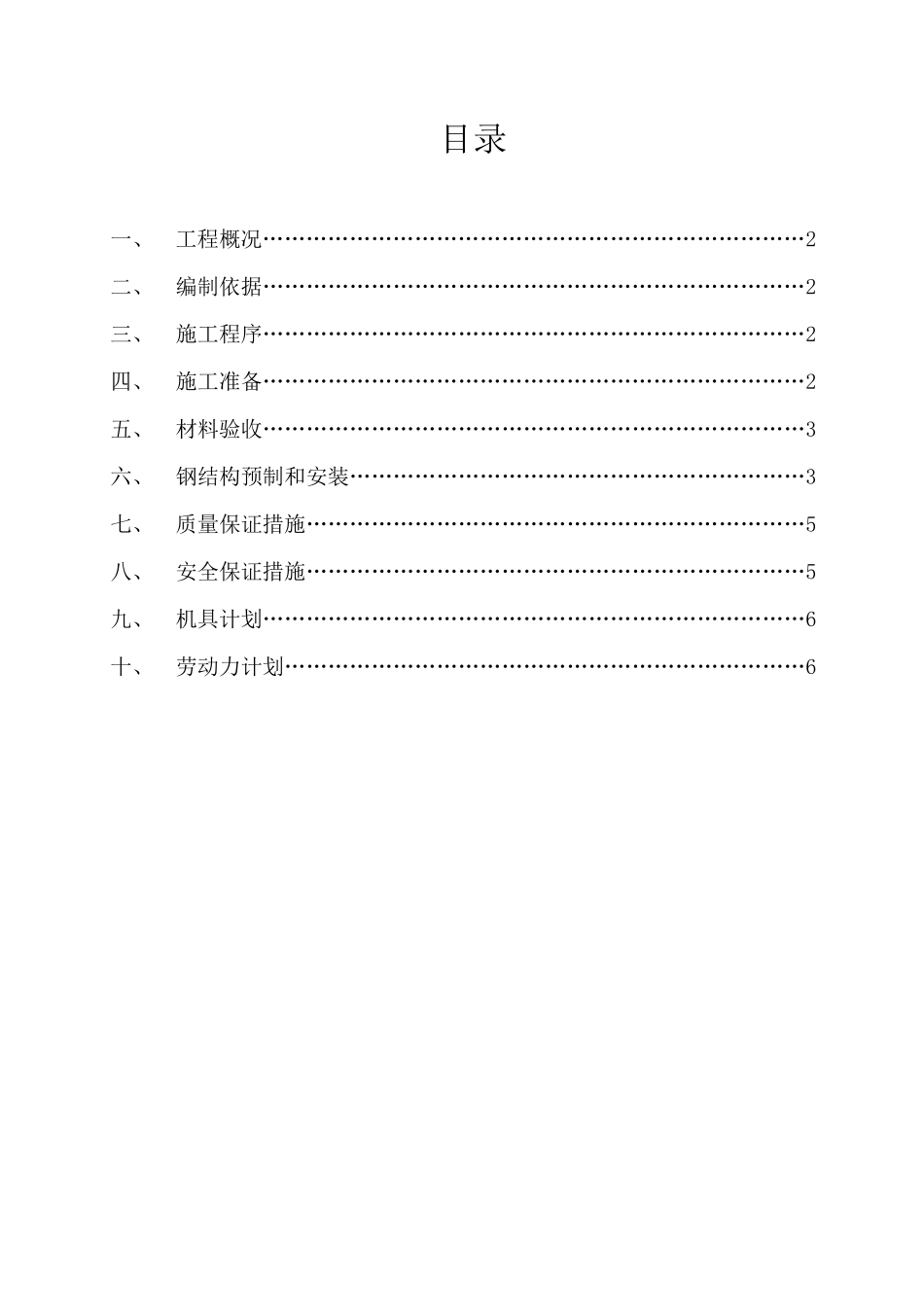

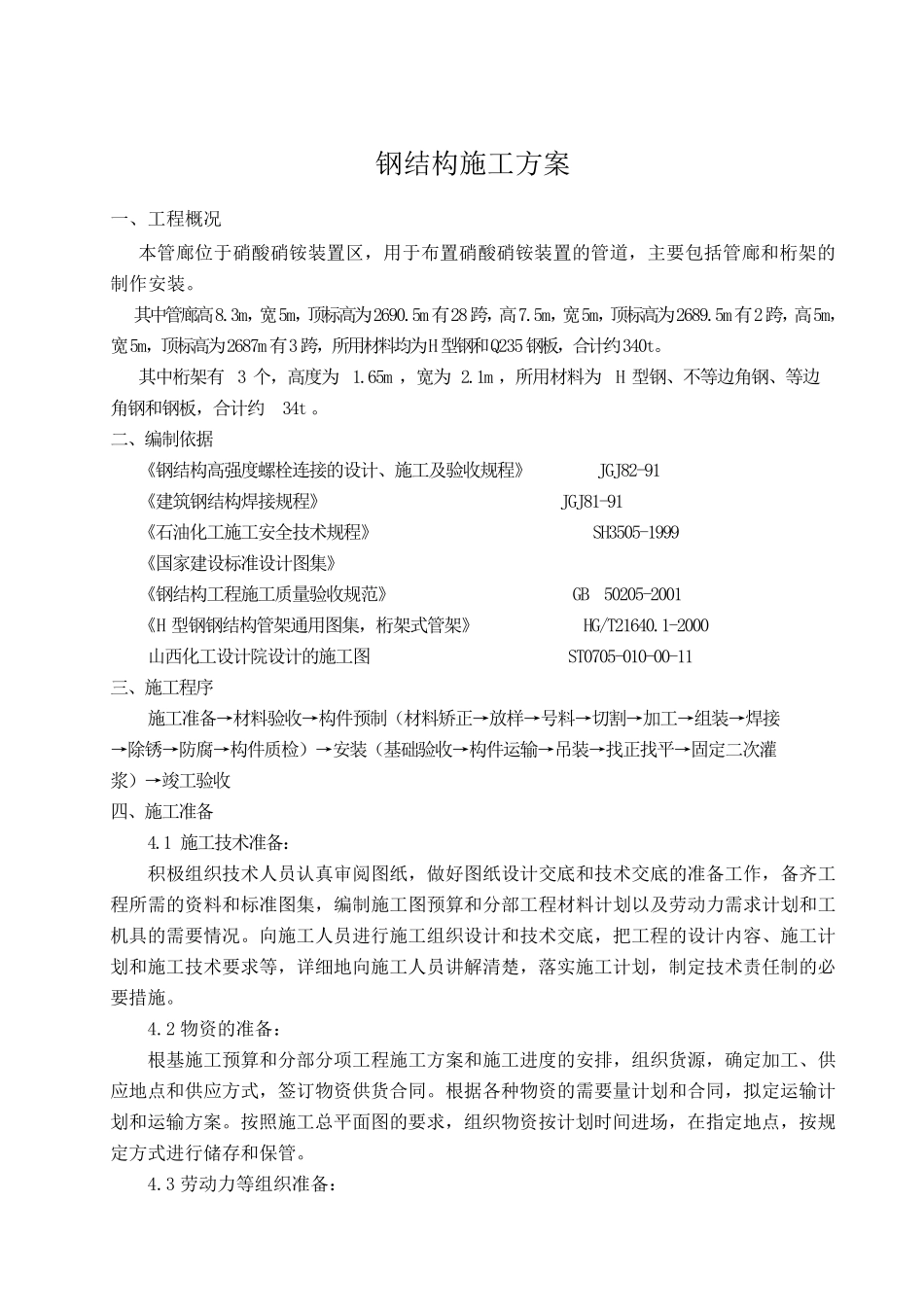

青海盐湖元通钾盐硝酸、硝铵工程 管廊钢结构安装工程 施工方案 版 本 号 修改状态 山西省工业设备安装公司第五分公司 青海盐湖集团项目部 2010 年 7 月 17 日 目录 一、 工程概况…………………………………………………………………2 二、 编制依据…………………………………………………………………2 三、 施工程序…………………………………………………………………2 四、 施工准备…………………………………………………………………2 五、 材料验收…………………………………………………………………3 六、 钢结构预制和安装………………………………………………………3 七、 质量保证措施……………………………………………………………5 八、 安全保证措施……………………………………………………………5 九、 机具计划…………………………………………………………………6 十、 劳动力计划………………………………………………………………6 钢结构施工方案 一、工程概况 本管廊位于硝酸硝铵装置区，用于布置硝酸硝铵装置的管道，主要包括管廊和桁架的制作安装。 其中管廊高8.3m，宽5m，顶标高为2690.5m有28跨，高7.5m，宽5m，顶标高为2689.5m有2跨，高5m，宽5m，顶标高为2687m有3跨，所用材料均为H型钢和Q235钢板，合计约340t。 其中桁架有3 个，高度为1.65m ，宽为2.1m ，所用材料为H 型钢、不等边角钢、等边角钢和钢板，合计约34t 。 二、编制依据 《钢结构高强度螺栓连接的设计、施工及验收规程》 JGJ82-91 《建筑钢结构焊接规程》 JGJ81-91 《石油化工施工安全技术规程》 SH3505-1999 《国家建设标准设计图集》 《钢结构工程施工质量验收规范》 GB 50205-2001 《H 型钢钢结构管架通用图集，桁架式管架》 HG/T21640.1-2000 山西化工设计院设计的施工图 ST0705-010-00-11 三、施工程序 施工准备→材料验收→构件预制（材料矫正→放样→号料→切割→加工→组装→焊接→除锈→防腐→构件质检）→安装（基础验收→构件运输→吊装→找正找平→固定二次灌浆）→竣工验收 四、施工准备 4.1 施工技术准备： 积极组织技术人员认真审阅图纸，做好图纸设计交底和技术交底的准备工作，备齐工程所需的资料和标准图集，编制施工图预算和分部工程材料计划以及劳 动 力 需求 计划和工机 具 的需要情 况。向 施工人员进 行 施工组织设计和技术交底，把 工...
