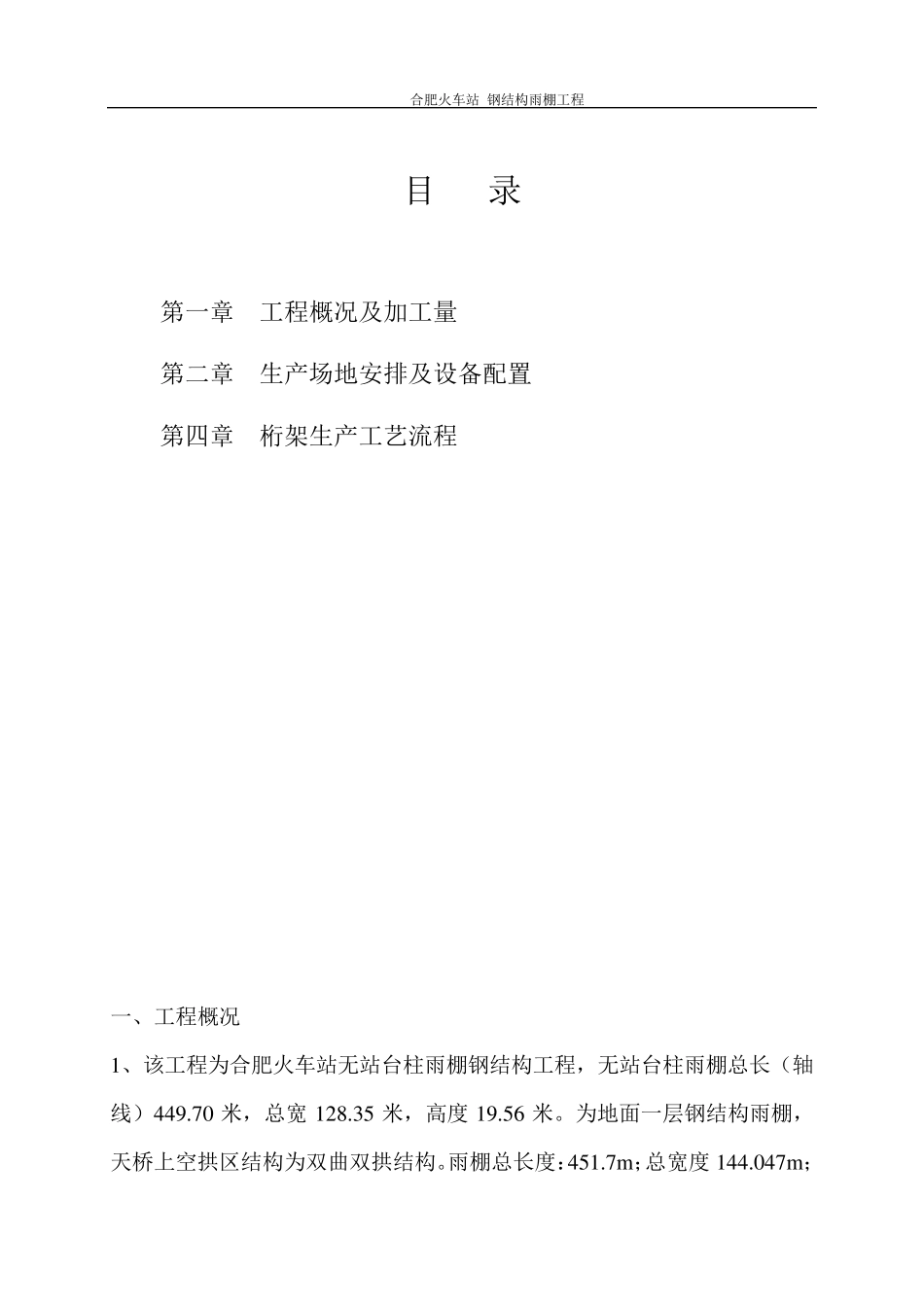

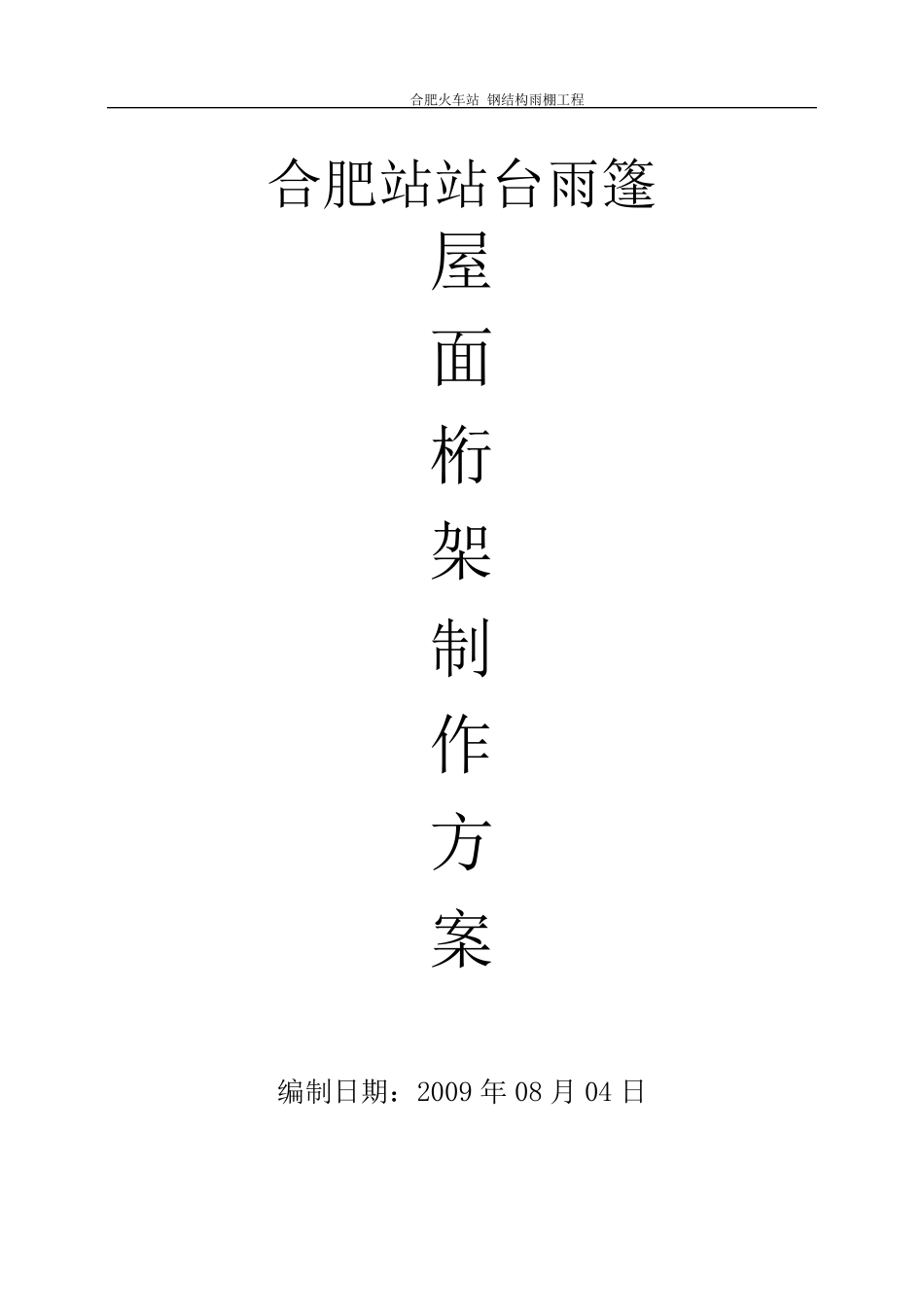

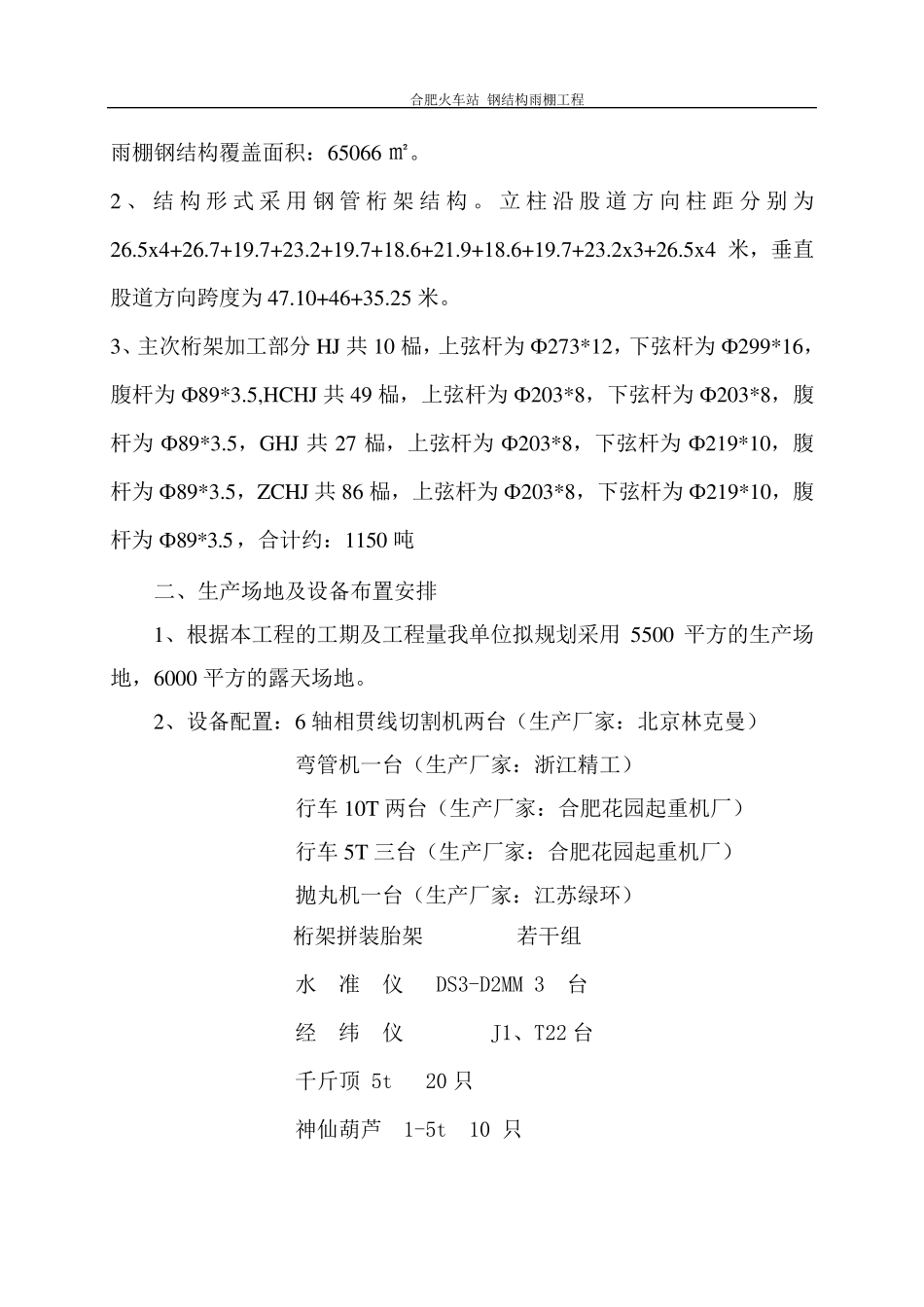

合肥火车站 钢结构雨棚工程 合肥站站台雨篷 屋 面 桁 架 制 作 方 案 编制日期：2009 年 08 月 04 日 合肥火车站 钢结构雨棚工程 目 录 第一章 工程概况及加工量 第二章 生产场地安排及设备配置 第四章 桁架生产工艺流程 一、工程概况 1、该工程为合肥火车站无站台柱雨棚钢结构工程，无站台柱雨棚总长（轴线）449.70 米，总宽 128.35 米，高度 19.56 米。为地面一层钢结构雨棚，天桥上空拱区结构为双曲双拱结构。雨棚总长度：451.7m ；总宽度 144.047m ； 合肥火车站 钢结构雨棚工程 雨棚钢结构覆盖面积：65066 ㎡。 2 、 结构形 式 采 用 钢管 桁 架 结构。立 柱 沿 股 道 方 向 柱 距 分 别 为26.5x4+26.7+19.7+23.2+19.7+18.6+21.9+18.6+19.7+23.2x3+26.5x4 米，垂直股道方向跨度为 47.10+46+35.25 米。 3、主次桁架加工部分 HJ 共 10 榀，上弦杆为 Ф273*12，下弦杆为 Ф299*16，腹杆为 Ф89*3.5,HCHJ 共 49 榀，上弦杆为 Ф203*8，下弦杆为 Ф203*8，腹杆为 Ф89*3.5，GHJ 共 27 榀，上弦杆为 Ф203*8，下弦杆为 Ф219*10，腹杆为 Ф89*3.5，ZCHJ 共 86 榀，上弦杆为 Ф203*8，下弦杆为 Ф219*10，腹杆为 Ф89*3.5，合计约：1150 吨 二、生产场地及设备布置安排 1、根据本工程的工期及工程量我单位拟规划采用 5500 平方的生产场地，6000 平方的露天场地。 2、设备配置：6 轴相贯线切割机两台（生产厂家：北京林克曼） 弯管机一台（生产厂家：浙江精工） 行车10T 两台（生产厂家：合肥花园起重机厂） 行车5T 三台（生产厂家：合肥花园起重机厂） 抛丸机一台（生产厂家：江苏绿环） 桁架拼装胎架 若干组 水 准 仪 DS3-D2MM 3 台 经 纬 仪 J1、T22 台 千斤顶 5t 20 只 神仙葫芦 1-5t 10 只 合肥火车站 钢结构雨棚工程 500A 二氧化碳气体保护焊五台 500A 手工电弧焊15 台 四、桁架加工流程 第一节 一、加工设备 我公司应用于钢管桁架相贯面切割主要采用的设备是相贯面等离子-火焰管材数控切割机，该设备全自动数控切割，下料坡口一次完成，同时可弦 杆 工 艺 分 段 弦 杆 下 料 对 接 弯 曲 UT 检 查 预 拼 装 腹 杆 下 料 喷 砂 、涂装 发运 附件制作 尺寸检 查 涂装 检 查 入库 合肥火车站 钢结构雨棚工程 以满足管构件内外定位加工；本设备下料切割、剖口、...
