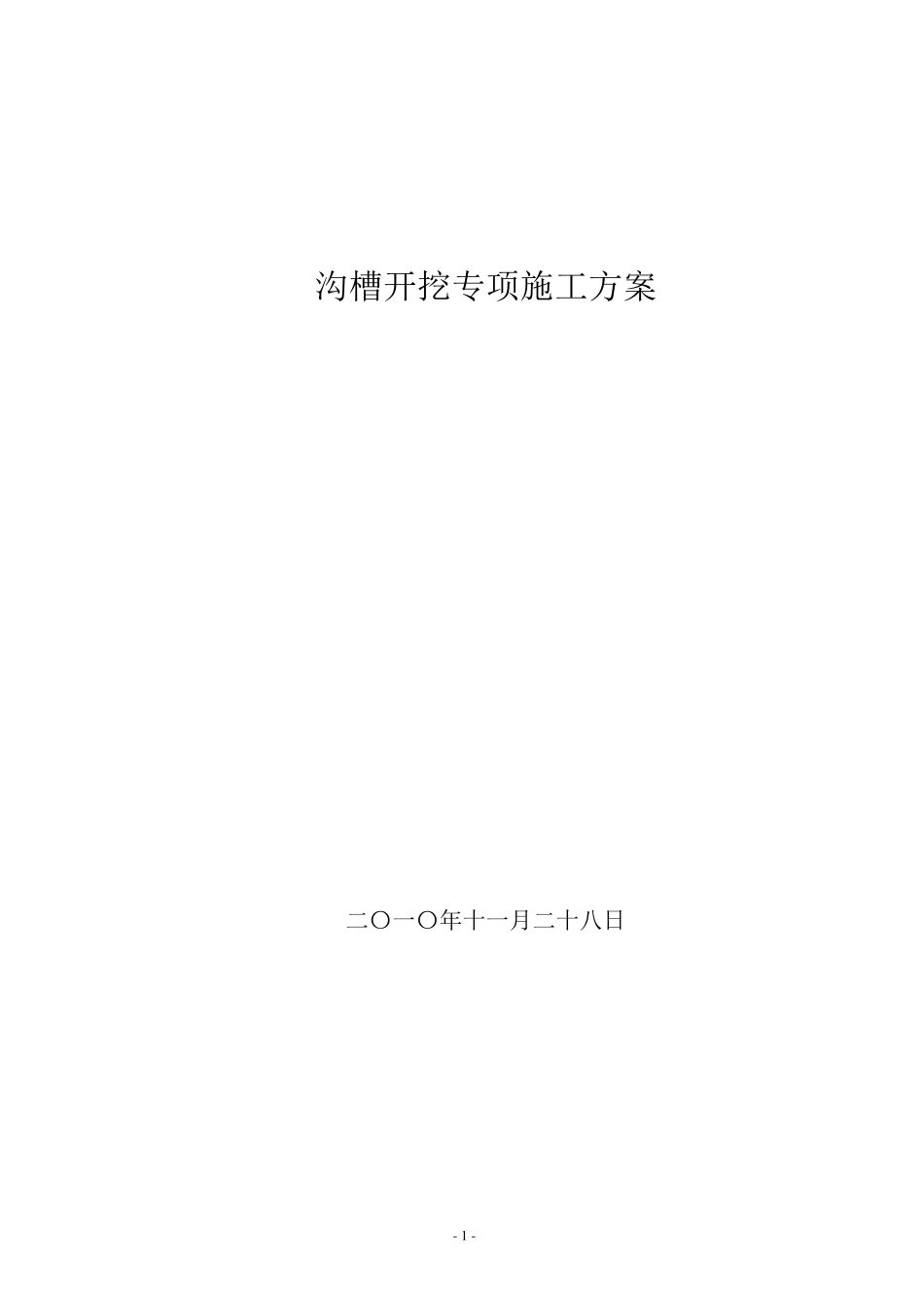

- 1 - 沟槽开挖专项施工方案 二〇一〇年十一月二十八日 - 2 - 目 录 第一章 工程概况 1、工程简介 2、地质情况 第二章 开挖方案的确定 1、边坡确定 2、沟漕开挖尺寸的确定 3、开挖断面的选择 4、开挖线路 第三章 土方开挖施工方案 1、施工准备 2、施工技术要求 3、成品保护 4、沟槽开挖的安全措施 - 3 - 第一章 工程概况 1、工程简介 2、地质情况 （1）清基面及沟槽底高程 ①该深挖段清表后地面高程为：102.25m∼104.50m； ②开挖后沟槽底高程在：97.59m∼97.25m 间； ③基坑最大开挖深度7.25m。 （2）周边环境 基坑两侧为防洪堤和路基清表后作业面，无建筑物、堆放物和地下管道，场地开阔，便于工程施工。 （3）地质情况 根据地质报告该堤基地质结构类型主要为双层结构（Ⅱ2类），上部分布有淤泥质土，厚度一般为0.50m∼1.50m；该层承载力极低，属高压缩性土，不能做为路基和堤基土使用，需要清除换填；该层下部为粉土粘土，厚度为5.2m∼6.8m。 （4）地下水位 根据地质报告，该地段地下水主要有基岩裂隙和第四系堆积层中的孔隙潜水两种类型，前者埋藏于基岩裂隙中，水量贫乏，受大气降水和上部孔隙潜水补给，排泄于河床。孔隙潜水分布于第四系松散砂及砂砾卵石层中，洪 - 4 - 水 期 具 微 承 压 性 质 ，地 下 水 埋 深 一 般 为 4.00∼6.00m，地 下 水 动 态 与 水 文 气 象 、地 形 条 件 极 为 密 切 ， 枯 水 期 地 下 水 补 给 河 水 ， 丰 水 期 河 水 侧 向 补 给 地 下 水 ，地 下 水 位 年 动 态 变 幅 5.00∼6.00m。 地 下 水 位 高 程 一 般 为 96.00∼97.00m。 第 二 章 开 挖 方 案 的 确 定 1、 边 坡 确 定 该 开 挖 段 周 边 地 面 开 阔 ， 附 近 无 建 筑 物 和 地 下 管 道 ， 根 据 土 质 报 告 ， 地下 水 位 埋 深4.00∼6.00m， 高 程 在96.00∼97.00m 间 ， 本 工 程 沟 槽 底 高 程 在97.59m∼97.25m 间 ， 所 以 暂 不 考 虑 施 工 降 排 水 措 施 。 本 工 程 的 土 质 分 别 为 ①淤 泥 质 土 ， 厚 度 一 般 为 0.5m∼1.50m， 该 土 质 不 能 用 于 工 程 基 础 ， 已 按 要 求 清除 ； ② 粉 质 土 ， 厚 度5.2m∼6.8m， 土 质 较 好 ， 该 ...
