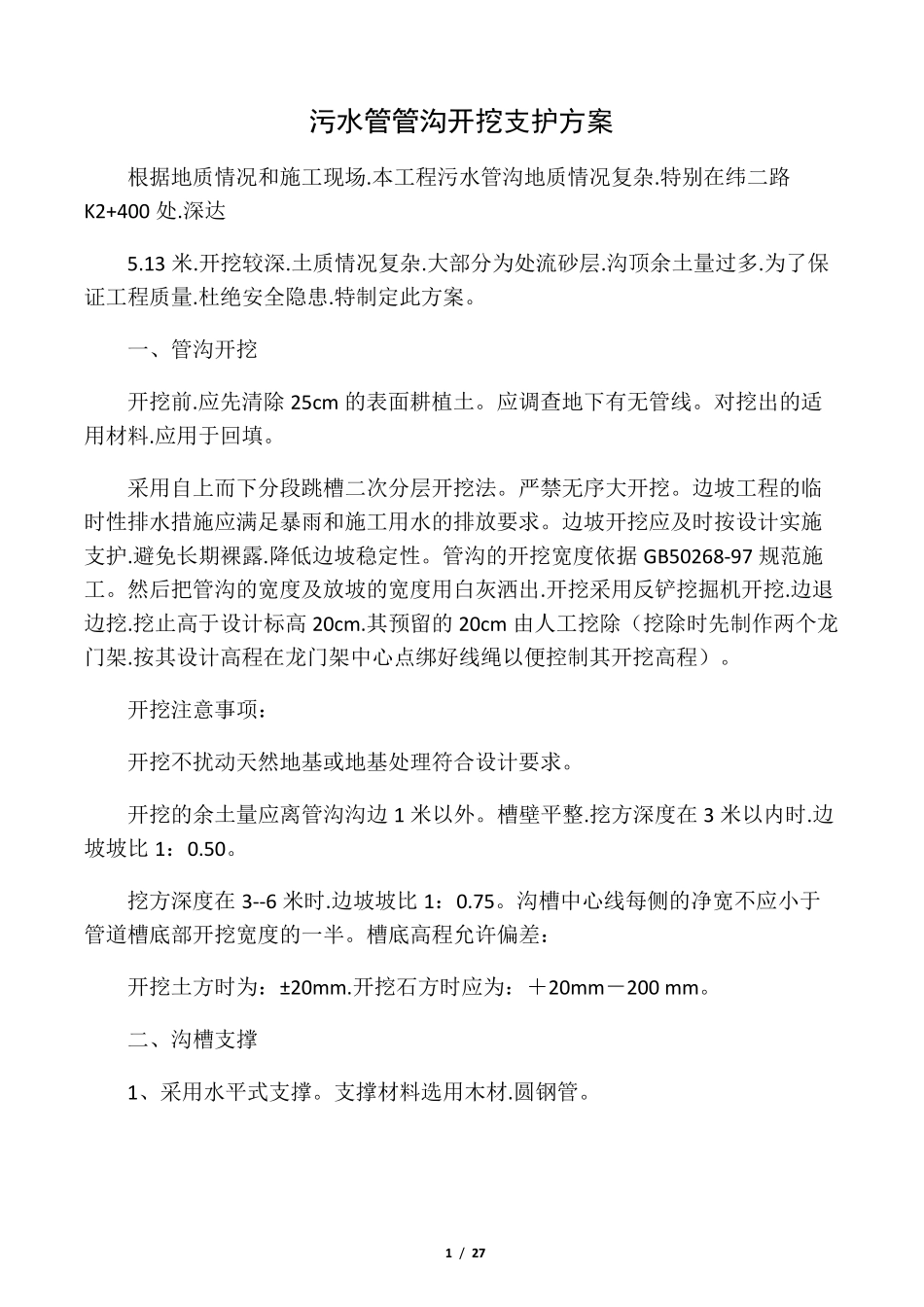

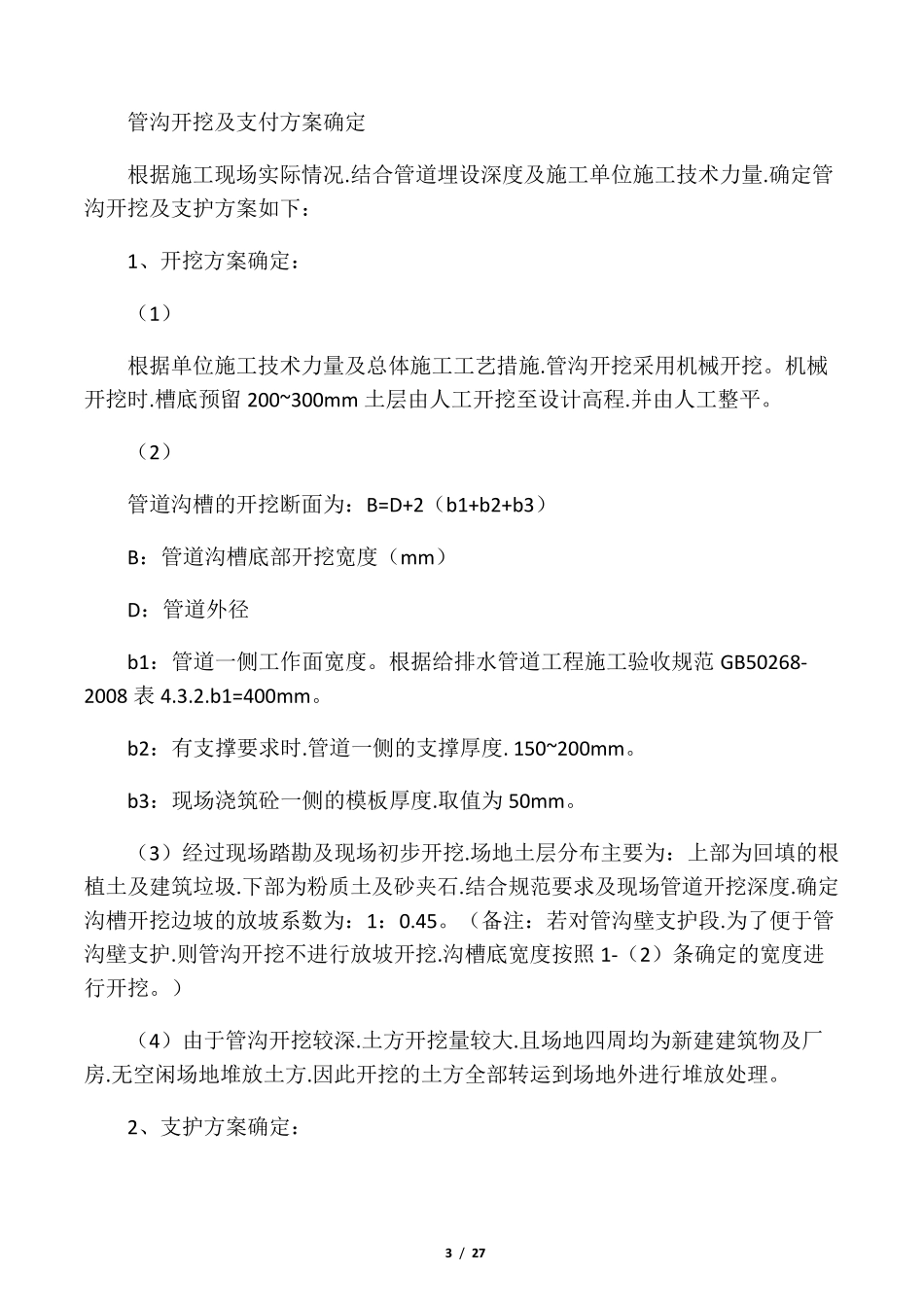

1 / 27 污水管管沟开挖支护方案 根据地质情况和施工现场.本工程污水管沟地质情况复杂.特别在纬二路K2+400 处.深达 5.13 米.开挖较深.土质情况复杂.大部分为处流砂层.沟顶余土量过多.为了保证工程质量.杜绝安全隐患.特制定此方案。 一、管沟开挖 开挖前.应先清除 25cm 的表面耕植土。应调查地下有无管线。对挖出的适用材料.应用于回填。 采用自上而下分段跳槽二次分层开挖法。严禁无序大开挖。边坡工程的临时性排水措施应满足暴雨和施工用水的排放要求。边坡开挖应及时按设计实施支护.避免长期裸露.降低边坡稳定性。管沟的开挖宽度依据GB50268-97 规范施工。然后把管沟的宽度及放坡的宽度用白灰洒出.开挖采用反铲挖掘机开挖.边退边挖.挖止高于设计标高 20cm.其预留的 20cm 由人工挖除（挖除时先制作两个龙门架.按其设计高程在龙门架中心点绑好线绳以便控制其开挖高程）。 开挖注意事项： 开挖不扰动天然地基或地基处理符合设计要求。 开挖的余土量应离管沟沟边 1 米以外。槽壁平整.挖方深度在3 米以内时.边坡坡比 1：0.50。 挖方深度在3--6 米时.边坡坡比 1：0.75。沟槽中心线每侧的净宽不应小于管道槽底部开挖宽度的一半。槽底高程允许偏差： 开挖土方时为：±20mm.开挖石方时应为：＋20mm－200 mm。 二、沟槽支撑 1、采用水平式支撑。支撑材料选用木材.圆钢管。 2 / 27 ①、水平支撑采用疏支撑.撑板厚度不宜小于 0.3m.长度不宜大于 4m.每间隔 4m 设设一支撑段。 ② 、垂直方向支撑板间隔为 1.0m。 ③ 、横档采用￠35 撑杆.间距为 2.5m。 2、在软土或其他不稳定土层中采用撑板支撑时.开始支撑的开挖沟槽深度不得超过 1.0m.以后开挖与支撑交替进行.每次交替的深度面为 0.4——0.8m。 3、撑板的安装应于沟槽壁紧贴.当应有空隙时应填实。 4、支撑应经常检查。当发现支撑有弯曲.松动.移位等迹象时.应及时处理。 5、上下沟槽应上设安全梯.不得攀登支撑。地下管网循环水及空分装置东侧地下管管沟开挖过程中.该部位紧邻 PPA 围墙.若按照规范要求放坡施工.只有拆除围墙方能满足条件施工.但由于情况特殊.要求保留围墙.采取不放坡开挖施工形式.为确保管沟施工的安全性.防止土方坍塌.特编制此方案。 二 地质特点及支护方法 该部位土壤属潮湿松散黄土.容重为 1600Kg/m3.砖墙容重 1800Kg/m3.故单位面积内聚力为 5～10KN/㎡。现采用木模板满铺挡土.Φ48 钢管支撑（详见附图）.此法能承载 18KN/㎡的...
