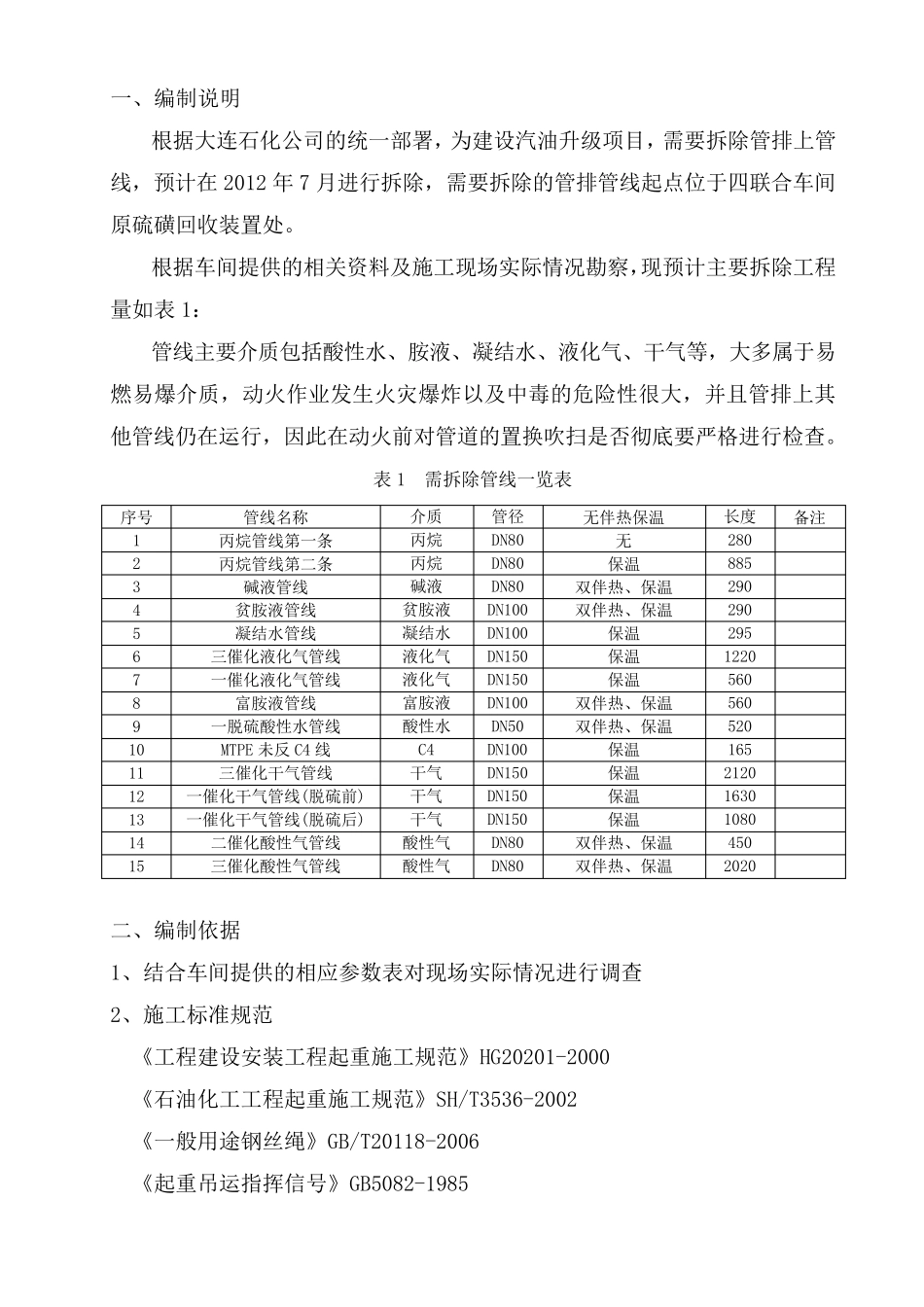

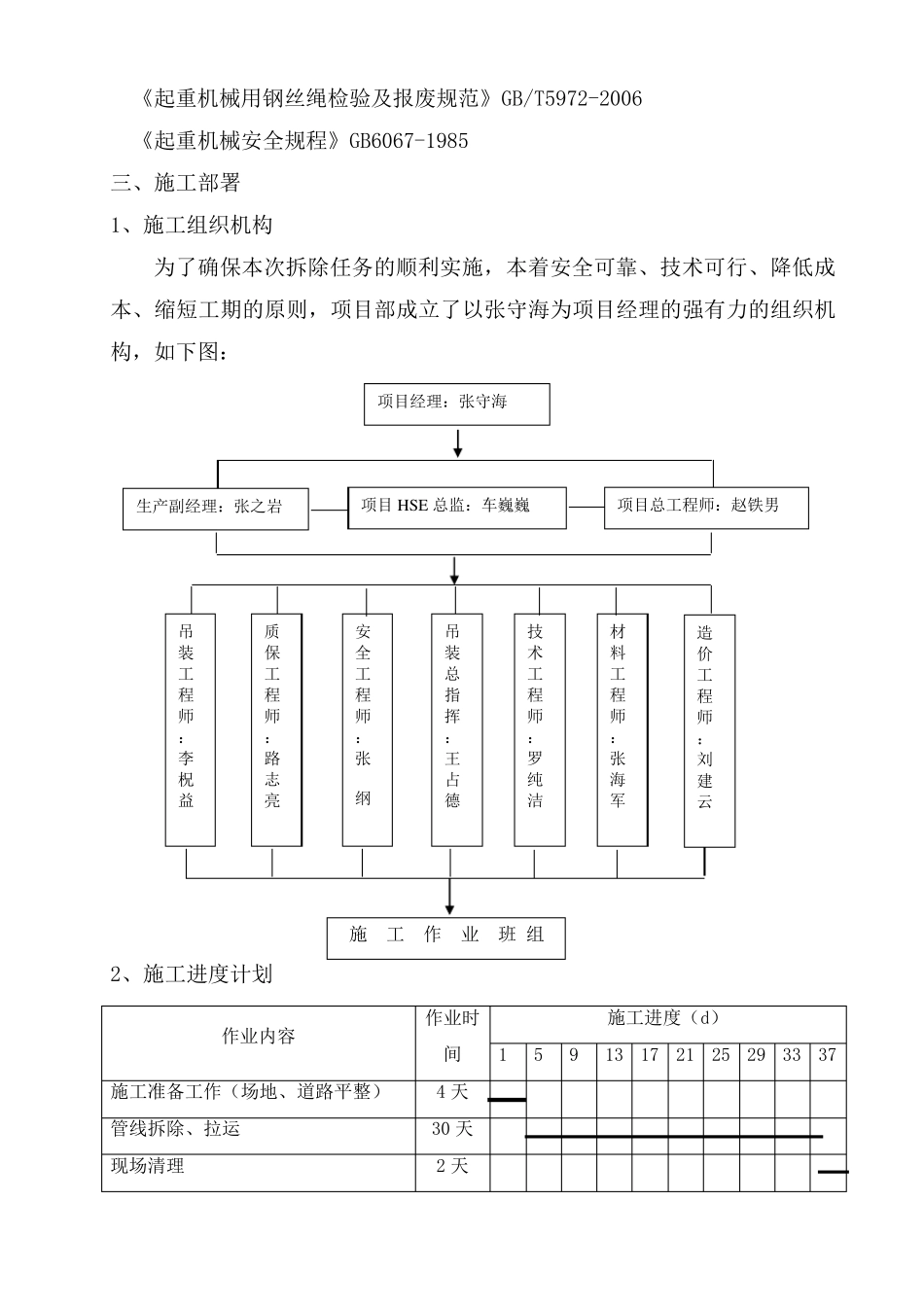

汽油质量升级项目管线拆除施工方案 编 制： 审 核： 批 准： 大庆油田建设集团 2012 年 7 月 6 日 一、编制说明 根据大连石化公司的统一部署，为建设汽油升级项目，需要拆除管排上管线，预计在 2012 年 7 月进行拆除，需要拆除的管排管线起点位于四联合车间原硫磺回收装置处。 根据车间提供的相关资料及施工现场实际情况勘察，现预计主要拆除工程量如表 1： 管线主要介质包括酸性水、胺液、凝结水、液化气、干气等，大多属于易燃易爆介质，动火作业发生火灾爆炸以及中毒的危险性很大，并且管排上其他管线仍在运行，因此在动火前对管道的置换吹扫是否彻底要严格进行检查。 表 1 需拆除管线一览表 序号 管线名称 介质 管径 无伴热保温 长度 备注 1 丙烷管线第一条 丙烷 DN80 无 280 2 丙烷管线第二条 丙烷 DN80 保温 885 3 碱液管线 碱液 DN80 双 伴热、保温 290 4 贫 胺液管线 贫 胺液 DN100 双 伴热、保温 290 5 凝结水管线 凝结水 DN100 保温 295 6 三 催 化液化气管线 液化气 DN150 保温 1220 7 一催 化液化气管线 液化气 DN150 保温 560 8 富 胺液管线 富 胺液 DN100 双 伴热、保温 560 9 一脱 硫酸性水管线 酸性水 DN50 双 伴热、保温 520 10 MTPE 未 反 C4 线 C4 DN100 保温 165 11 三 催 化干气管线 干气 DN150 保温 2120 12 一催 化干气管线(脱 硫前) 干气 DN150 保温 1630 13 一催 化干气管线(脱 硫后 ) 干气 DN150 保温 1080 14 二催 化酸性气管线 酸性气 DN80 双 伴热、保温 450 15 三 催 化酸性气管线 酸性气 DN80 双 伴热、保温 2020 二、编制依 据 1、结合车间提供的相应 参 数 表对现场实际情况进行调 查 2、施工标 准 规 范 《 工程建设安 装工程起重 施工规 范 》 HG20201-2000 《 石油化工工程起重 施工规 范 》 SH/T3536-2002 《 一般 用 途 钢 丝 绳 》 GB/T20118-2006 《 起重 吊 运指 挥 信 号》 GB5082-1985 《起重机械用钢丝绳检验及报废规范》GB/T5972-2006 《起重机械安全规程》GB6067-1985 三、施工部署 1、施工组织机构 为了确保本次拆除任务的顺利实施，本着安全可靠、技术可行、降低成本、缩短工期的原则，项目部成立了以张守海为项目经理的强有力的组织机构，如下图： 2、施工进度计划 作业内容 作业时...
