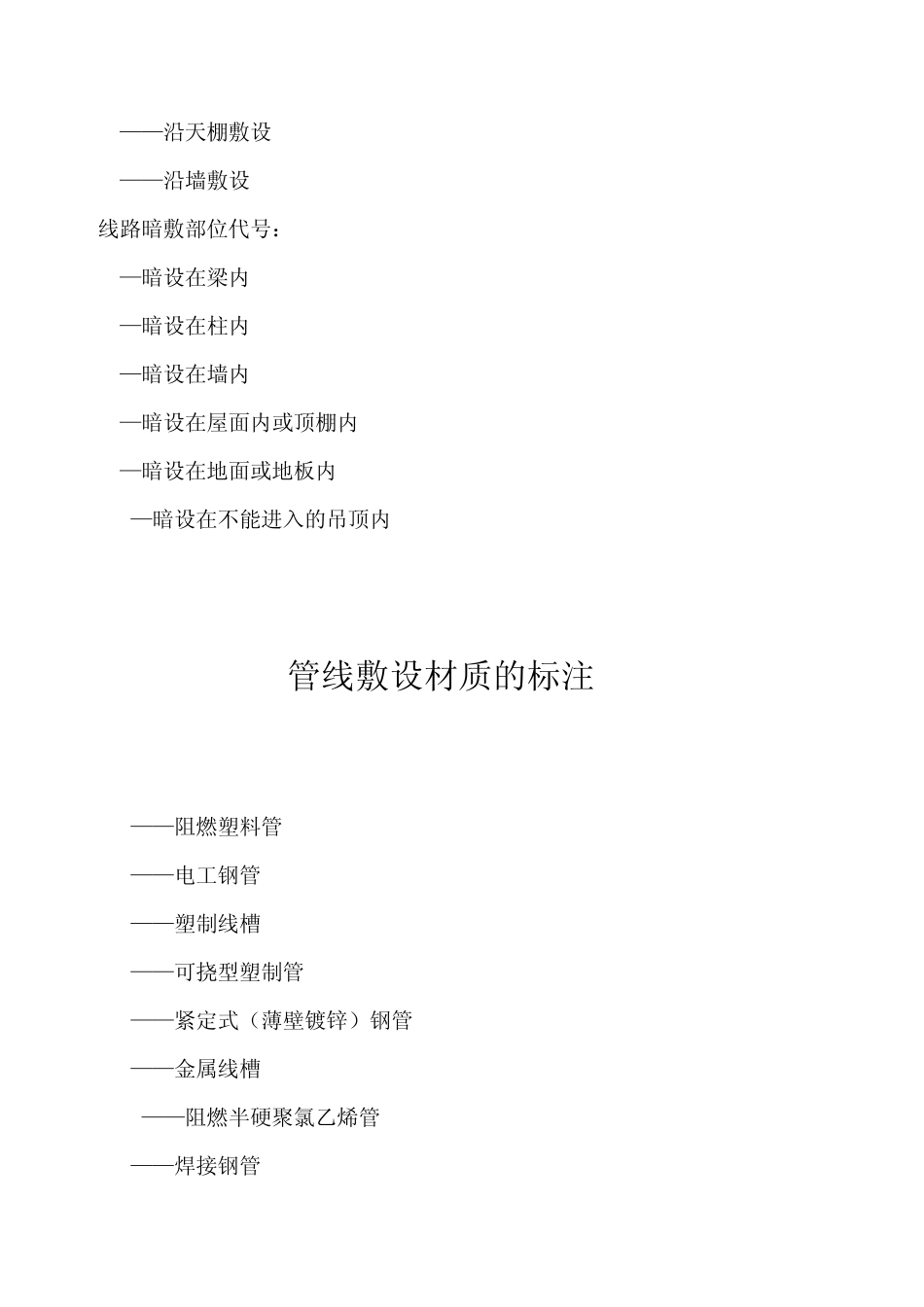

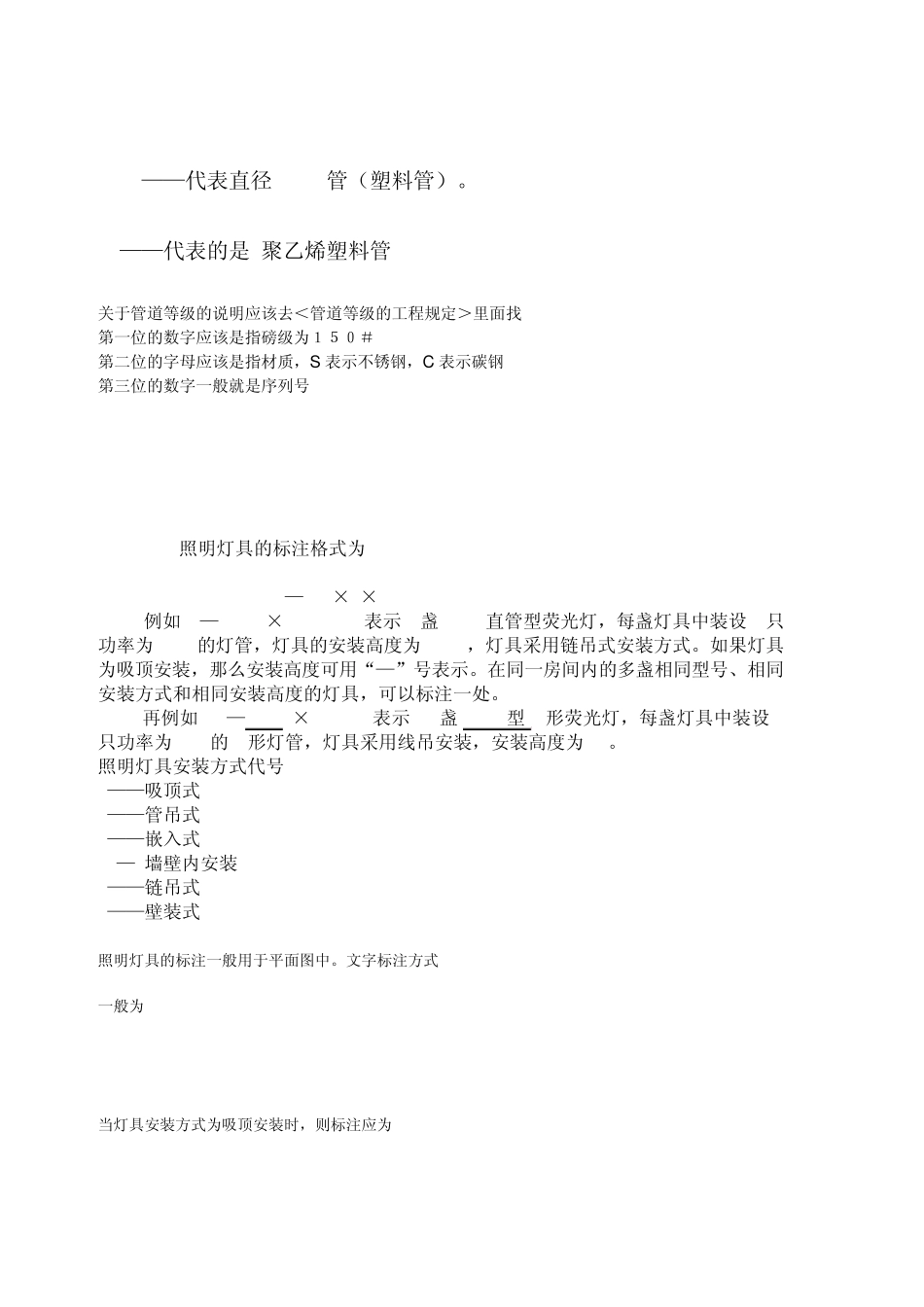

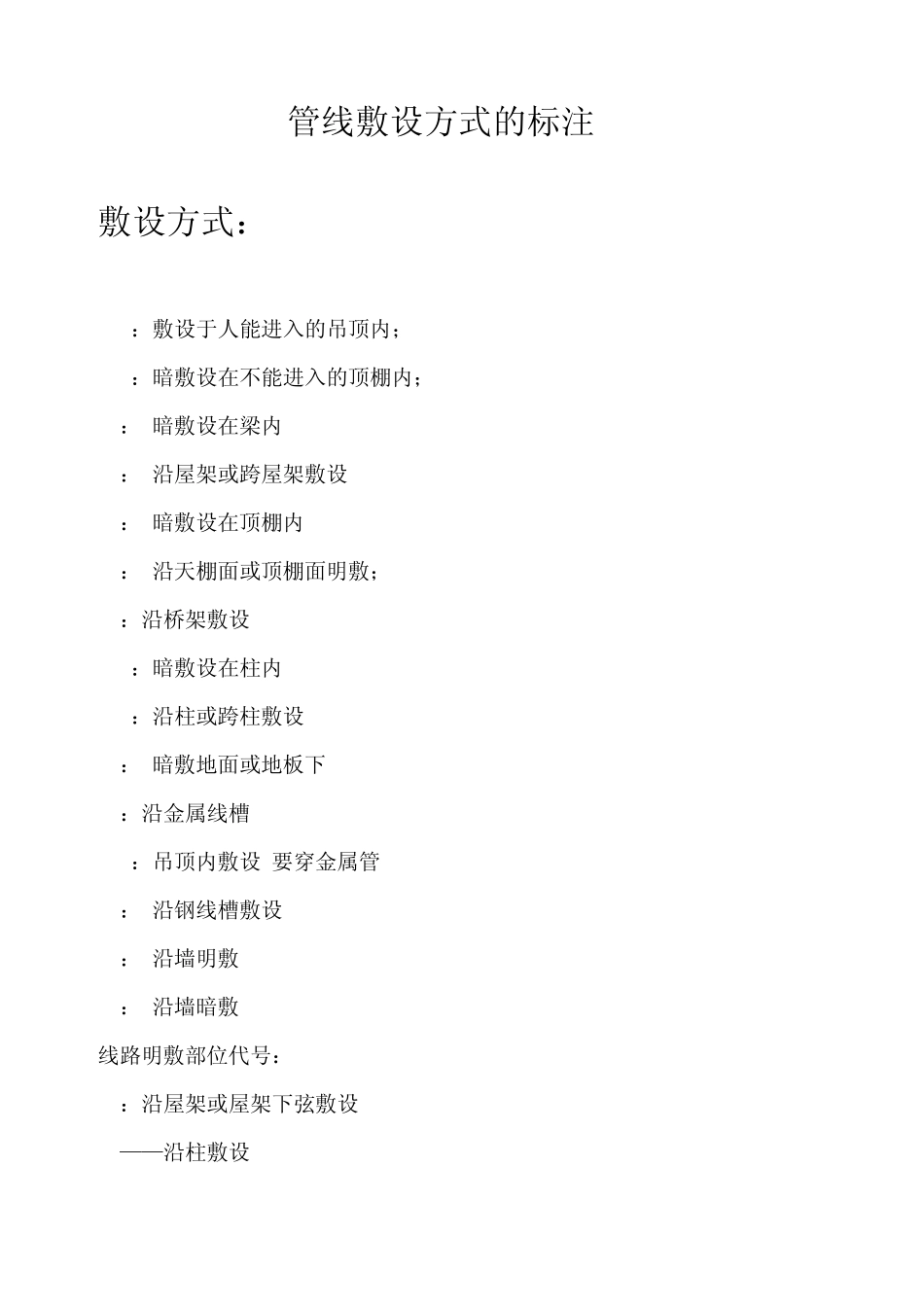

管线敷设方式的标注 敷设方式： ACE：敷设于人能进入的吊顶内； ACC：暗敷设在不能进入的顶棚内； BC： 暗敷设在梁内 BE： 沿屋架或跨屋架敷设 CC： 暗敷设在顶棚内 CE： 沿天棚面或顶棚面明敷； CT：沿桥架敷设 CLC：暗敷设在柱内 CLE：沿柱或跨柱敷设 FC： 暗敷地面或地板下 MR：沿金属线槽 SCE：吊顶内敷设,要穿金属管 SR： 沿钢线槽敷设 WE： 沿墙明敷 WC： 沿墙暗敷 线路明敷部位代号： LM：沿屋架或屋架下弦敷设 ZM——沿柱敷设 PL——沿天棚敷设 QM——沿墙敷设 线路暗敷部位代号： LA—暗设在梁内 ZA—暗设在柱内 QA—暗设在墙内 PA—暗设在屋面内或顶棚内 DA—暗设在地面或地板内 PNA—暗设在不能进入的吊顶内 管线敷设材质的标注 PVC——阻燃塑料管 DGL——电工钢管 VXG——塑制线槽 KRG——可挠型塑制管 KBG——紧定式（薄壁镀锌）钢管 GXG——金属线槽 FPC ——阻燃半硬聚氯乙烯管 SC ——焊接钢管 PC40——代表直径40PC管（塑料管）。 PE——代表的是"聚乙烯塑料管 关于管道等级的说明应该去＜管道等级的工程规定＞里面找 第一位的数字应该是指磅级为１５０＃ 第二位的字母应该是指材质，S 表示不锈钢，C 表示碳钢 第三位的数字一般就是序列号 照明灯具的标注格式为 a—b(c×d×L)/e f 例如:5—YZ402×40/2.5Ch表示5盏 YZ40直管型荧光灯，每盏灯具中装设 2只功率为40W的灯管，灯具的安装高度为2.5m，灯具采用链吊式安装方式。如果灯具为吸顶安装，那么安装高度可用“—”号表示。在同一房间内的多盏相同型号、相同安装方式和相同安装高度的灯具，可以标注一处。 再例如:20—YU601×60/3CP表示20盏 YU60型 U形荧光灯，每盏灯具中装设 1只功率为60W的U形灯管，灯具采用线吊安装，安装高度为3m。 照明灯具安装方式代号 D——吸顶式 G——管吊式 R——嵌入式 BR—-墙壁内安装 L——链吊式 B——壁装式 照明灯具的标注一般用于平面图中。文字标注方式 一般为 c x d x l a-b --------- f e 当灯具安装方式为吸顶安装时，则标注应为 c x d x l a-b --------- e 式中: a——灯具的数量； b——灯具的型号或编号； c——每盏照明灯具的灯泡（管）数； d——灯泡容量，W； e——灯泡安装高度，m； f——灯具安装方式； l ——光源的种类。 照明灯具安装方式文字符号 中文名称 英文名称 新符号 链吊 Chain pendant C 管吊 Pipe...
