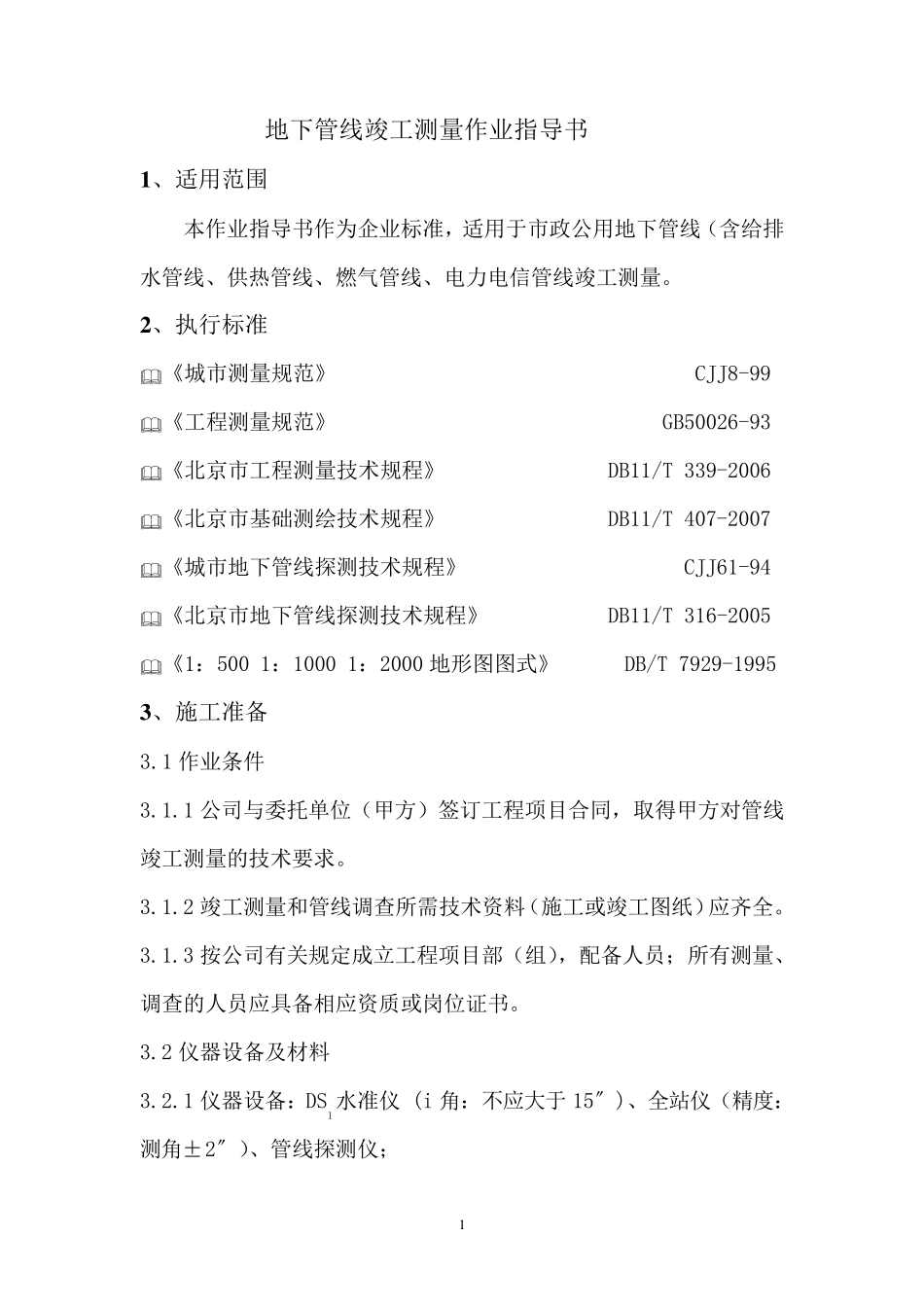

1 地下管线竣工测量作业指导书 1 、适用范围 本作业指导书作为企业标准，适用于市政公用地下管线（含给排水管线、供热管线、燃气管线、电力电信管线竣工测量。 2 、执行标准 《城市测量规范》 CJJ8-99 《工程测量规范》 GB50026-93 《北京市工程测量技术规程》 DB11/T 339-2006 《北京市基础测绘技术规程》 DB11/T 407-2007 《城市地下管线探测技术规程》 CJJ61-94 《北京市地下管线探测技术规程》 DB11/T 316-2005 《1：500 1：1000 1：2000 地形图图式》 DB/T 7929-1995 3 、施工准备 3.1 作业条件 3.1.1 公司与委托单位（甲方）签订工程项目合同，取得甲方对管线竣工测量的技术要求。 3.1.2 竣工测量和管线调查所需技术资料（施工或竣工图纸）应齐全。 3.1.3 按公司有关规定成立工程项目部（组），配备人员；所有测量、调查的人员应具备相应资质或岗位证书。 3.2 仪器设备及材料 3.2.1 仪器设备：DS1水准仪 (i 角：不应大于15〞)、全站仪（精度：测角±2〞）、管线探测仪； 2 3.2.2 辅 助 工 具 ： 应 与 仪 器 匹 配 的 钢 尺 、 水 准 尺 、 单 棱 镜 、 三 棱 镜 、中 杆 棱 镜 、 花 杆 、 钢 卷 尺 、 计 算 器 、 记 录 手 簿 、 铅 笔 ， 应 急 灯 、 对 讲机 、 安 全 带 、 安 全 帽 、 警 示 标 志 、 带 警 示 标 志 的 服 装 等 。 3.2.3 材 料 ： 木 桩 、 标 志 、 红 漆 、 钉 子 、 锤 子 水 泥 、 砂 石 等 。 3.2.4 调 查 、 测 量 开 始 前 ， 工 程 项 目 部 （ 组 ） 应 对 仪 器 进 行 必 要 的 检校 ， 保 证 仪 器 满 足 规 定 的 精 度 要 求 ； 所 需 的 特 殊 设 备 和 工 具 进 行 专 门的 设 计 和 加 工 ； 所 使 用 的 仪 器 必 须 在 检 定 周 期 之 内 ， 应 具 有 足 够 的 稳定 性 和 精 度 ， 适 于 调 查 项 目 的 技 术 需 要 。 3.3 技 术 准 备 3.3.1 在 学 习 有 关 图 纸 和 技 术 资 料 基 础 上 ， 作业组 组 长应 会同委托方的 负责人现场踏勘， 确认调 查 管线范围、 井（ 室） 的 位置， 并对 现场踏勘情况进 行 详细记 录 。 3.3.2 应 采用 不同数据采集人核...
