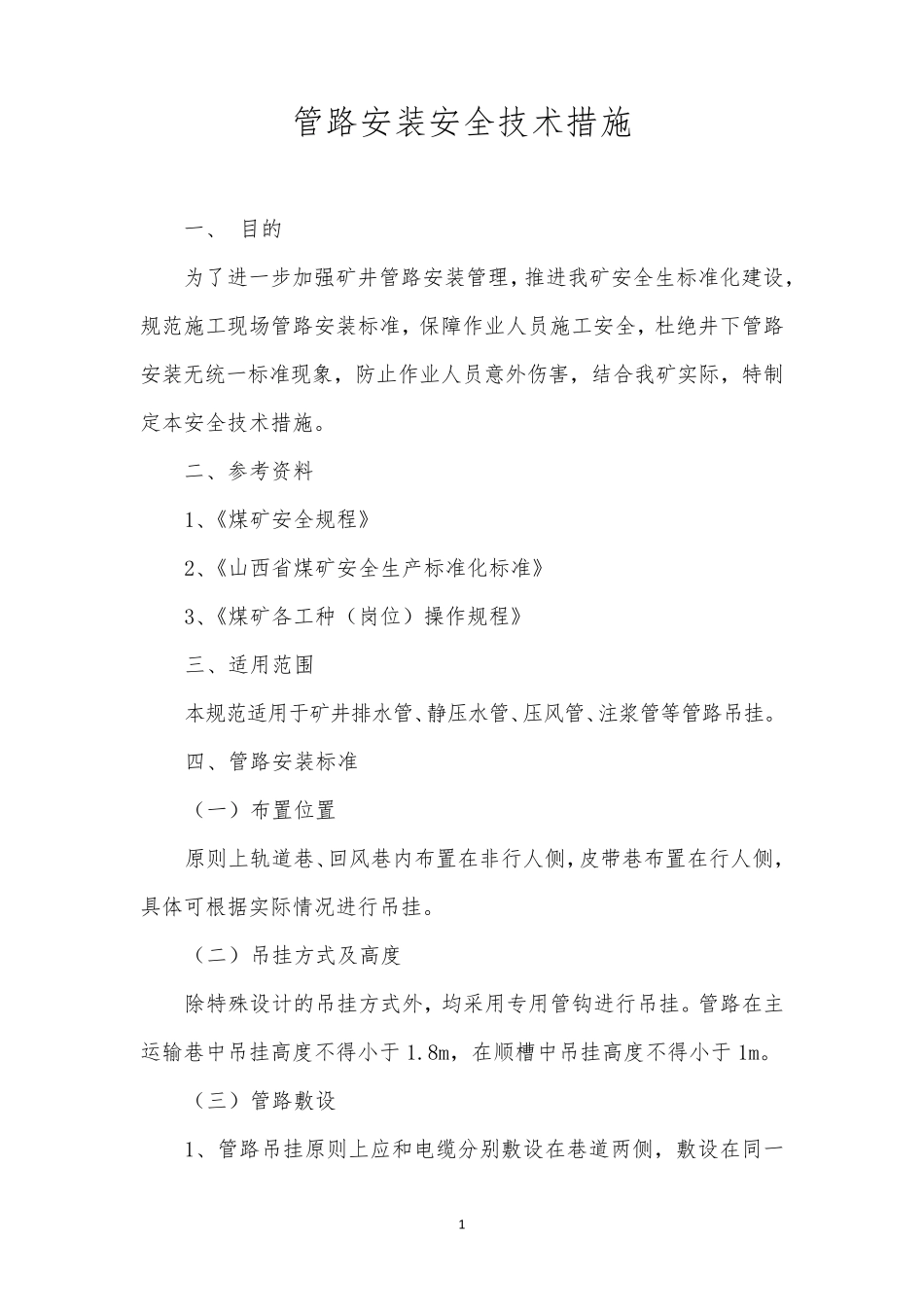

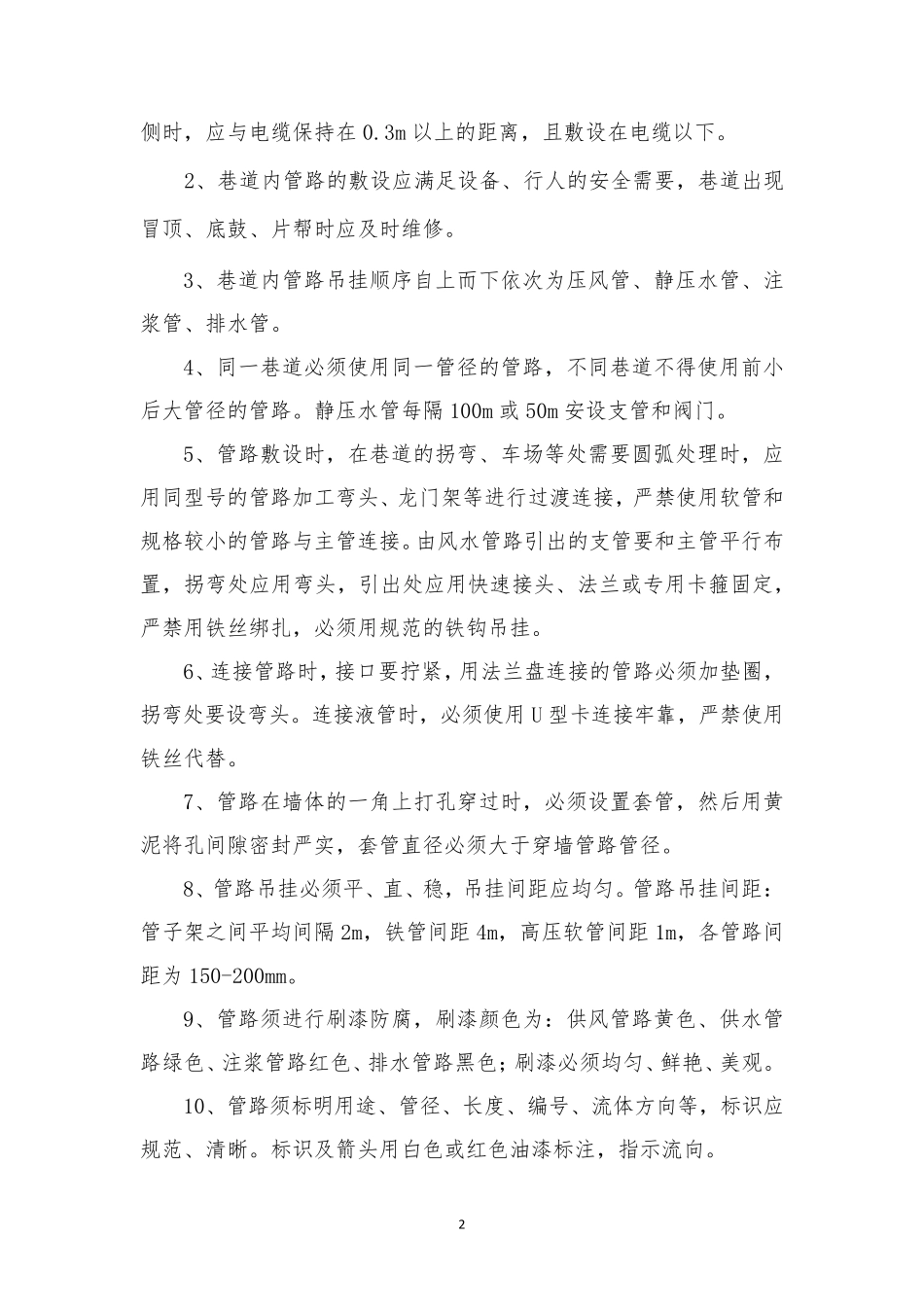

1 管路安装安全技术措施 一、 目的 为了进一步加强矿井管路安装管理，推进我矿安全生标准化建设，规范施工现场管路安装标准，保障作业人员施工安全，杜绝井下管路安装无统一标准现象，防止作业人员意外伤害，结合我矿实际，特制定本安全技术措施。 二、参考资料 1、《煤矿安全规程》 2、《山西省煤矿安全生产标准化标准》 3、《煤矿各工种（岗位）操作规程》 三、适用范围 本规范适用于矿井排水管、静压水管、压风管、注浆管等管路吊挂。 四、管路安装标准 （一）布置位置 原则上轨道巷、回风巷内布置在非行人侧，皮带巷布置在行人侧，具体可根据实际情况进行吊挂。 （二）吊挂方式及高度 除特殊设计的吊挂方式外，均采用专用管钩进行吊挂。管路在主运输巷中吊挂高度不得小于 1.8m，在顺槽中吊挂高度不得小于 1m。 （三）管路敷设 1、管路吊挂原则上应和电缆分别敷设在巷道两侧，敷设在同一 2 侧时，应与电缆保持在0.3m 以上的距离，且敷设在电缆以下。 2、巷道内管路的敷设应满足设备、行人的安全需要，巷道出现冒顶、底鼓、片帮时应及时维修。 3、巷道内管路吊挂顺序自上而下依次为压风管、静压水管、注浆管、排水管。 4、同一巷道必须使用同一管径的管路，不同巷道不得使用前小后大管径的管路。静压水管每隔 100m 或 50m 安设支管和阀门。 5、管路敷设时，在巷道的拐弯、车场等处需要圆弧处理时，应用同型号的管路加工弯头、龙门架等进行过渡连接，严禁使用软管和规格较小的管路与主管连接。由风水管路引出的支管要和主管平行布置，拐弯处应用弯头，引出处应用快速接头、法兰或专用卡箍固定，严禁用铁丝绑扎，必须用规范的铁钩吊挂。 6、连接管路时，接口要拧紧，用法兰盘连接的管路必须加垫圈，拐弯处要设弯头。连接液管时，必须使用 U 型卡连接牢靠，严禁使用铁丝代替。 7、管路在墙体的一角上打孔穿过时，必须设置套管，然后用黄泥将孔间隙密封严实，套管直径必须大于穿墙管路管径。 8、管路吊挂必须平、直、稳，吊挂间距应均 匀 。管路吊挂间距：管子 架之 间平均 间隔 2m，铁管间距4m，高 压软管间距1m，各 管路间距为 150-200mm。 9、管路须进行刷 漆 防 腐 ，刷 漆 颜 色 为： 供 风管路黄色 、供 水管路绿 色 、注浆管路红 色 、排水管路黑 色 ； 刷 漆 必须均 匀 、鲜 艳 、美 观 。 10、管路须标 明 用途 、管径、长 度 、编 号、流 体方 向 等，...
