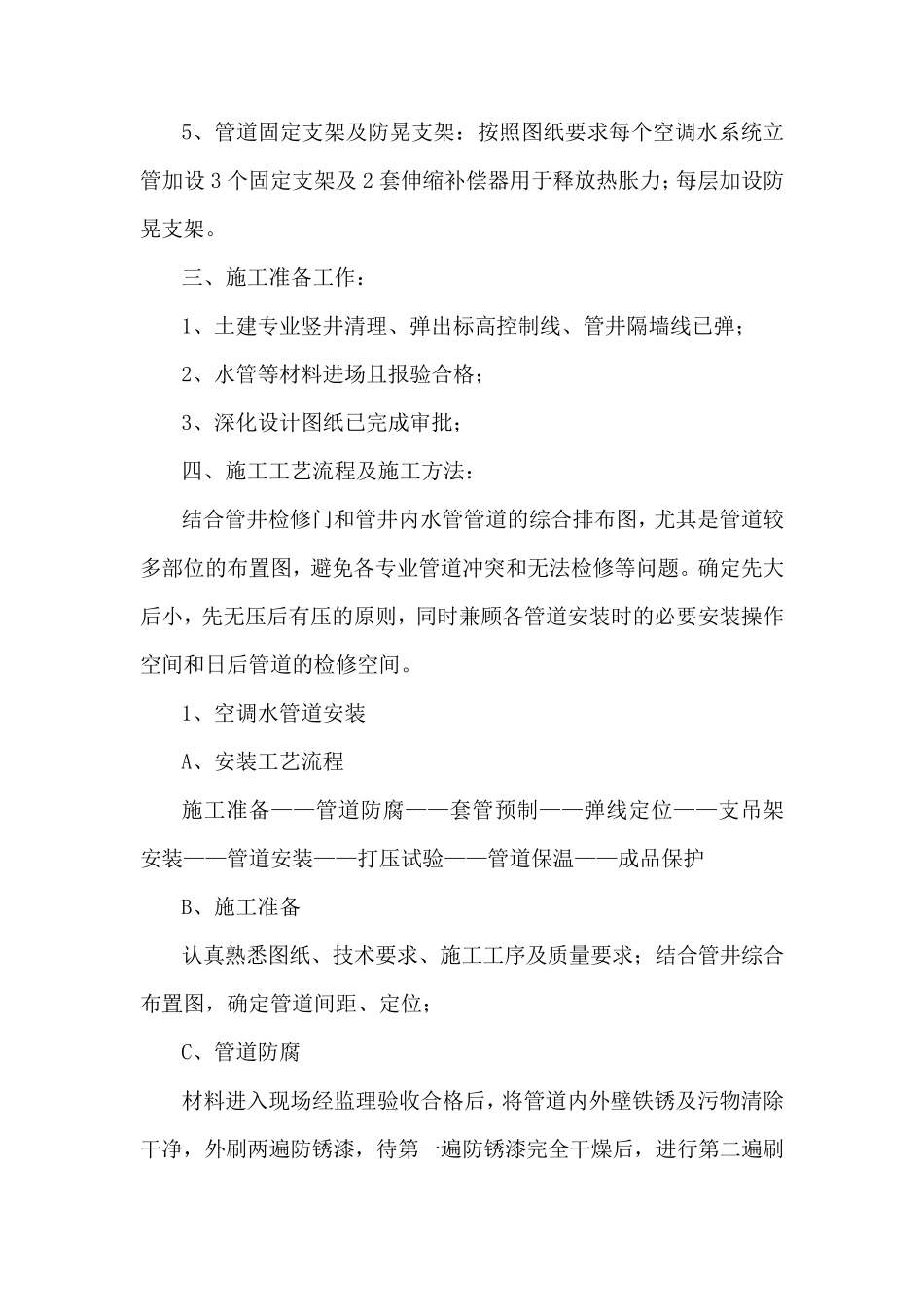

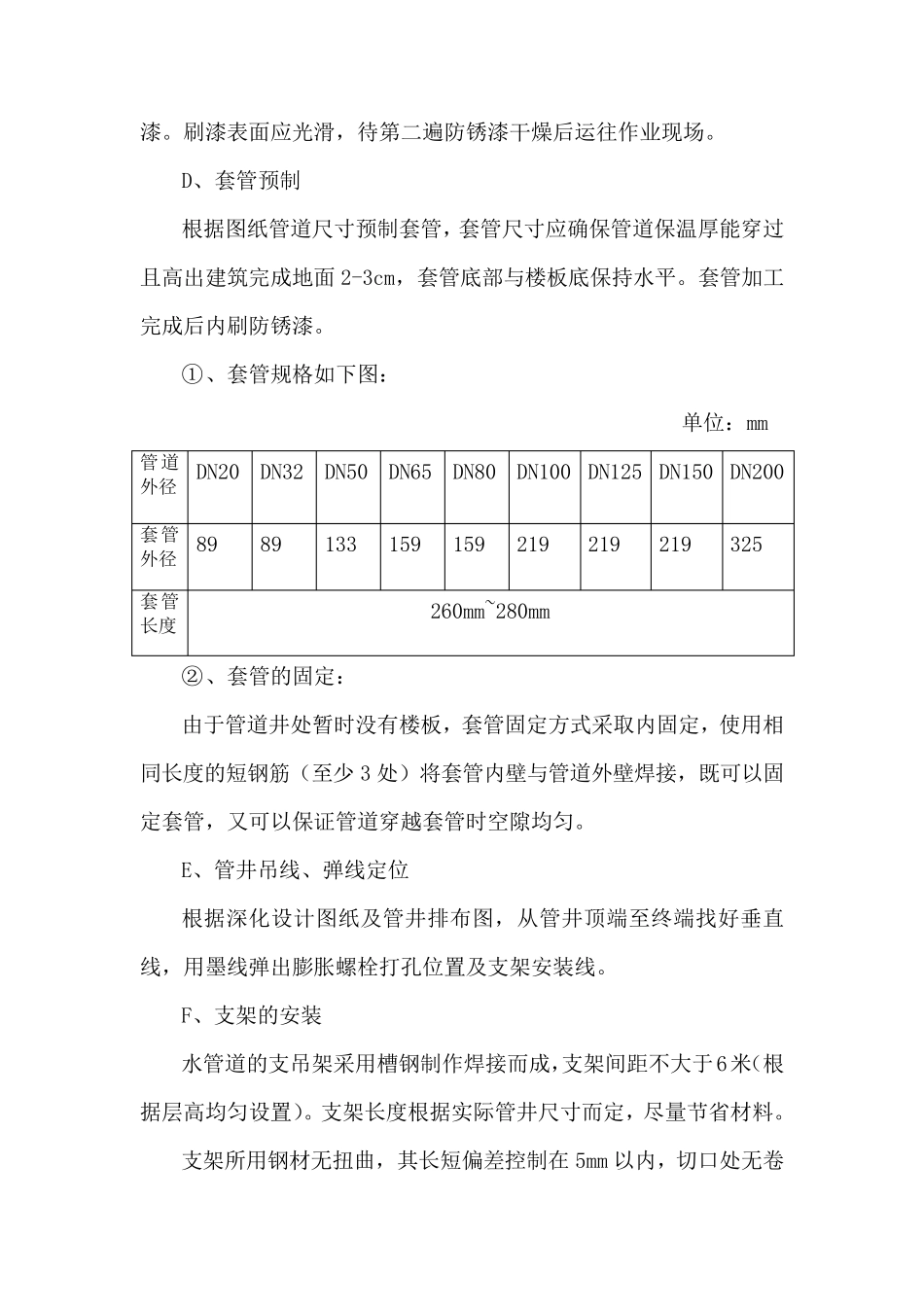

`水系统管道竖井施工专项方案 本工程3#楼共分为4 个空调水管井，根据现场施工条件，现编制水系统管道竖井的施工方案。 一、编制依据： 1、3＃楼空调水系统平面图，图号：17—27 号图；3＃楼空调水系统图，图号：29、30 号图；3#楼给排水及消防平面图，图号：03—13号图；3＃楼给排水原理及系统图，图号：30、31 号图；3＃楼给排水高低区系统图，图号：32、33 号图纸；3＃楼自动喷洒原理图，图号：34 号图；3#楼自动喷洒平面图，图号：15—25 号图。 2、室内管道支架及吊架（03S402）； 3、通风与空调工程施工质量验收规范（GB50243--2002）； 4、******＃楼空调、通风、排烟设计说明； 5、现场施工实际情况。 二、管道竖井简介： ******楼 水系统管井为共用管井，其包括空调水、给排水、消火栓立干管多专业管线。在施工方案的编制中需要综合考虑各专业施工需求，有效制定专项施工方案，确保施工顺利进行。 1、1＃管井位于本工程3-12~3-14 轴 3-v~3-w 轴之间； 2、2＃管井位于本工程3-21~3-25 轴 3-v~3-u 轴之间； 3、3＃管井位于本工程3-30~3-32 轴 3-v~3-u 轴之间； 4、4＃管井位于本工程3-37~3-40 轴 3-v~3-w 轴之间； 5、 管 道 固 定 支 架 及 防 晃 支 架 ： 按 照 图 纸 要 求 每 个 空 调 水 系 统 立管 加 设 3 个 固 定 支 架 及 2 套 伸 缩 补 偿 器 用 于 释 放 热 胀 力 ； 每 层 加 设 防晃 支 架 。 三 、 施 工 准 备 工 作 ： 1、 土 建 专 业 竖 井 清 理 、 弹 出 标 高 控 制 线 、 管 井 隔 墙 线 已 弹 ； 2、 水 管 等 材 料 进 场 且 报 验 合 格 ； 3、 深 化 设 计 图 纸 已 完 成 审 批 ； 四 、 施 工 工 艺 流 程 及 施 工 方 法 ： 结 合 管 井 检 修 门 和 管 井 内 水 管 管 道 的 综 合 排 布 图 ， 尤 其 是 管 道 较多 部 位 的 布 置 图 ， 避 免 各 专 业 管 道 冲 突 和 无 法 检 修 等 问 题 。 确 定 先 大后 小 ， 先 无 压 后 有 压 的 原 则 ， 同 时 兼顾各 管 道 安装时 的 必要 安装操作空 间和 日后 管 道 的 检 修 空 间。 1、 空 调 水 管 道 安装 A、 安装工 艺 流 程 施 工 准 备 ——管 道 防 腐—...
