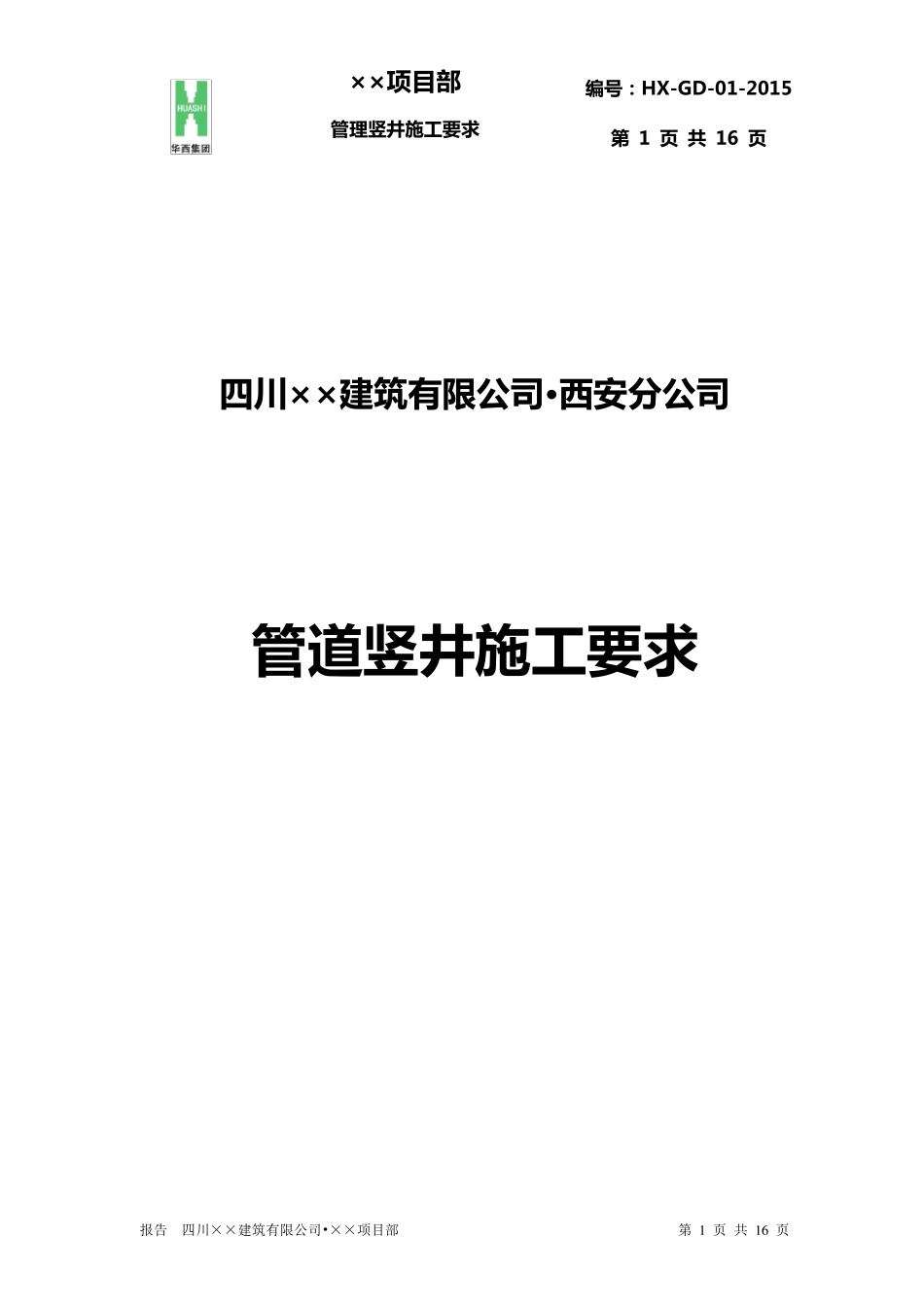

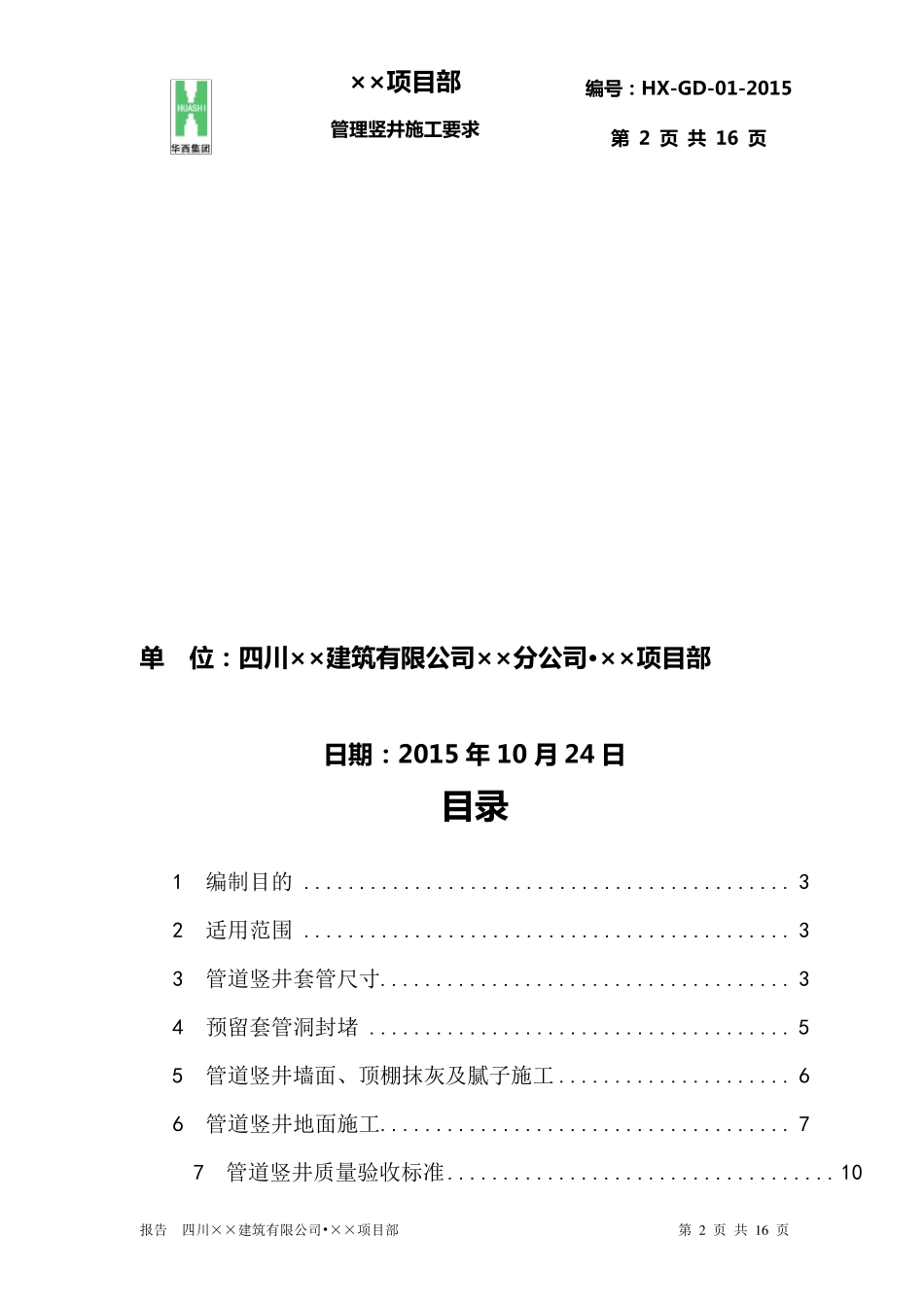

××项 目 部 编 号 ： HX-GD-01-2015 管 理 竖 井施 工 要 求 第 1 页 共 16 页 报告 四川××建筑有限公司•××项 目 部 第 1 页 共 1 6 页 四 川 ××建 筑 有 限 公 司 ·西 安 分 公 司 管 道 竖 井施 工 要 求 ××项 目 部 编 号 ： HX-GD-01-2015 管 理 竖 井施 工 要 求 第 2 页 共 16 页 报告 四川××建筑有限公司•××项目部 第 2 页 共 1 6 页 单 位 ： 四 川 ××建 筑 有 限 公 司 ××分 公 司 ·××项 目 部 日 期 ： 2015 年10 月24 日 目 录 1 编制目的 ............................................ 3 2 适用范围 ............................................ 3 3 管道竖井套管尺寸 ..................................... 3 4 预留套管洞封堵 ...................................... 5 5 管道竖井墙面、顶棚抹灰及腻子施工 ..................... 6 6 管道竖井地面施工 ..................................... 7 7 管道竖井质量验收标准 ................................... 10 ××项 目 部 编 号 ： HX-GD-01-2015 管 理 竖 井施工要求 第 3 页 共 16 页 报告 四川××建筑有限公司•××项目部 第 3 页 共 1 6 页 8 管道竖井安装工程施工 ................................ 10 9 管道竖井安装工程质量控制要点 ........................ 13 1 编制目的 为 提 升 工 程 施 工 质 量 ， 打 造 “精品工 程 ”。针对现有项目对管道竖井、电井等施 工 不重视及不规范做法， 编制《管道竖井施 工 要求》， 规范管道竖井、电井的相关做法。 2 适用范围 适用于公司范围内各项目部目前和今后所施 工 工 程 的各类管道竖井、电井等的通用做法， 以及已经施 工 但质 量 不达标需要整改维修达标的管道竖井和电井施 工 做法， 设计另有明确规定的不适用于本规定。 3 管道竖井套管尺寸 管道竖井套管安装套管管径应大于保温后的管外径 2-3cm，套管长度应为 本处管井的楼板厚度加 10cm 为 宜。套管管道外管壁应焊 2 圈10mm 粗的钢筋， 起到阻水作用。 穿楼板套管尺寸 序管径 保温厚套管管楼层结构厚度 套管长度 ××项 目 部 编 号 ： HX-GD-01-2015 管 理 竖 井施工要求 第 4 ...
