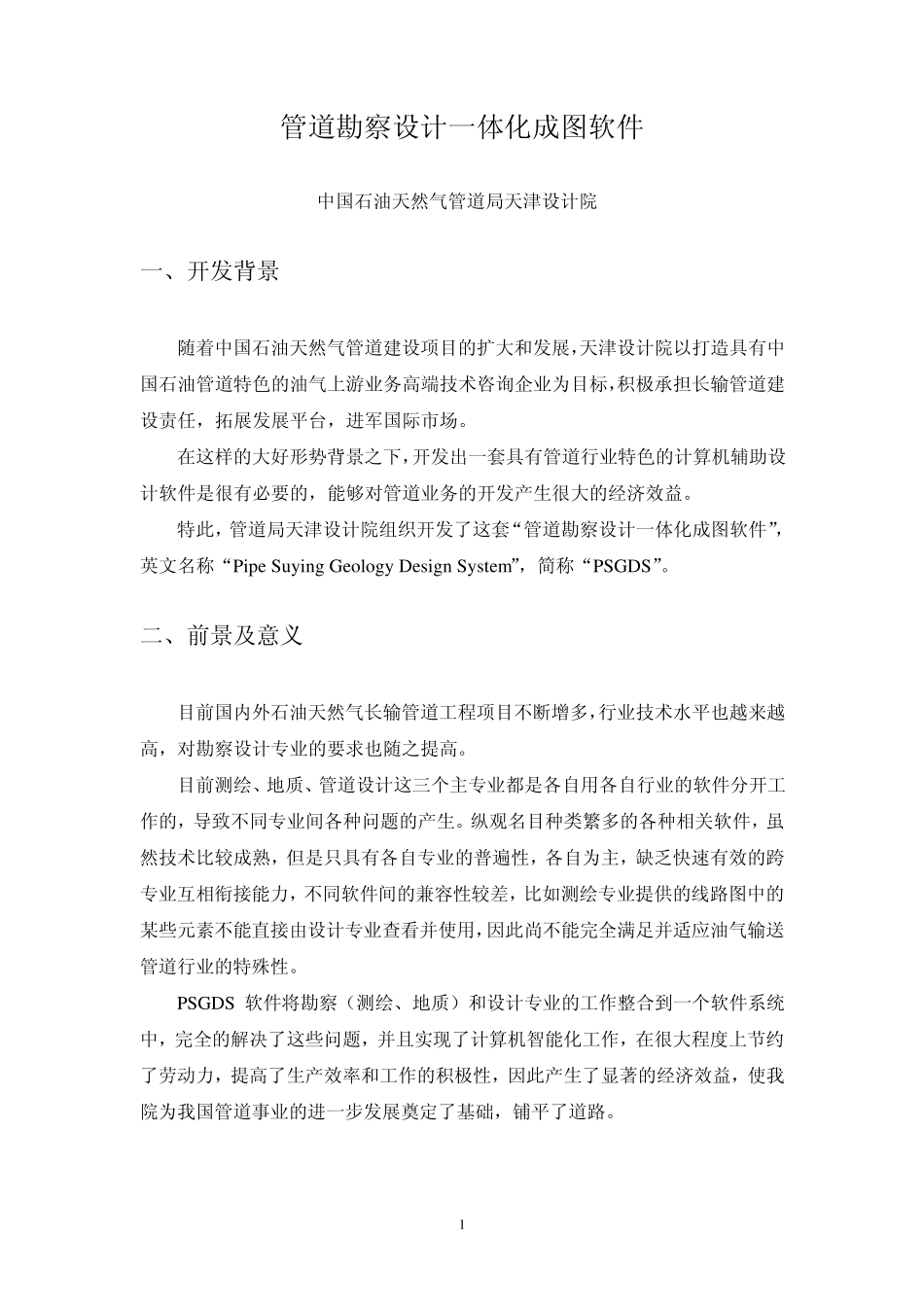

1 管道勘察设计一体化成图软件 中国石油天然气管道局天津设计院 一、开发背景 随着中国石油天然气管道建设项目的扩大和发展,天津设计院以打造具有中国石油管道特色的油气上游业务高端技术咨询企业为目标,积极承担长输管道建设责任,拓展发展平台,进军国际市场。 在这样的大好形势背景之下,开发出一套具有管道行业特色的计算机辅助设计软件是很有必要的,能够对管道业务的开发产生很大的经济效益。 特此,管道局天津设计院组织开发了这套“管道勘察设计一体化成图软件”,英文名称“Pipe Su y ing Geology Design Sy stem”,简称“PSGDS”。 二、前景及意义 目前国内外石油天然气长输管道工程项目不断增多,行业技术水平也越来越高,对勘察设计专业的要求也随之提高。 目前测绘、地质、管道设计这三个主专业都是各自用各自行业的软件分开工作的,导致不同专业间各种问题的产生。纵观名目种类繁多的各种相关软件,虽然技术比较成熟,但是只具有各自专业的普遍性,各自为主,缺乏快速有效的跨专业互相衔接能力,不同软件间的兼容性较差,比如测绘专业提供的线路图中的某些元素不能直接由设计专业查看并使用,因此尚不能完全满足并适应油气输送管道行业的特殊性。 PSGDS 软件将勘察(测绘、地质)和设计专业的工作整合到一个软件系统中,完全的解决了这些问题,并且实现了计算机智能化工作,在很大程度上节约了劳动力,提高了生产效率和工作的积极性,因此产生了显著的经济效益,使我院为我国管道事业的进一步发展奠定了基础,铺平了道路。 2 三、软件开发概述 由于 PSGDS 软件所要解决的问题跨越测绘、地质、管道设计三个专业,涉及到的信息量大,故开发难度较大,研发也周期比较长。 3 .1 信息前期采集 开发前期我们积极的咨询了富有多年实际工作经验的老师傅们,获取他们实践中的经验知识,深入了解工作中实际存在的各类问题。同时收集并研究了大量国内外常用的行业软件,并对这些成熟的软件进行了优点和缺点的分析归纳总结。勘察行业包括南方测绘CASS 系列、广州开思 SCS 系列、北京威远图 SV 系列、理正勘察 CAD 系列等,管道设计行业包括 。 博采众家之长,经过不断的探索,不断的发现问题解决问题,终于完成了这套行业领先的全自动化、半自动化具有一定计算机智能的勘察设计成图软件。 3 .2 过程 具体开发过程我们分三个阶段实施: 首先开发测绘工程及地质专业相关的内容,自2008 年 7 月开始...
