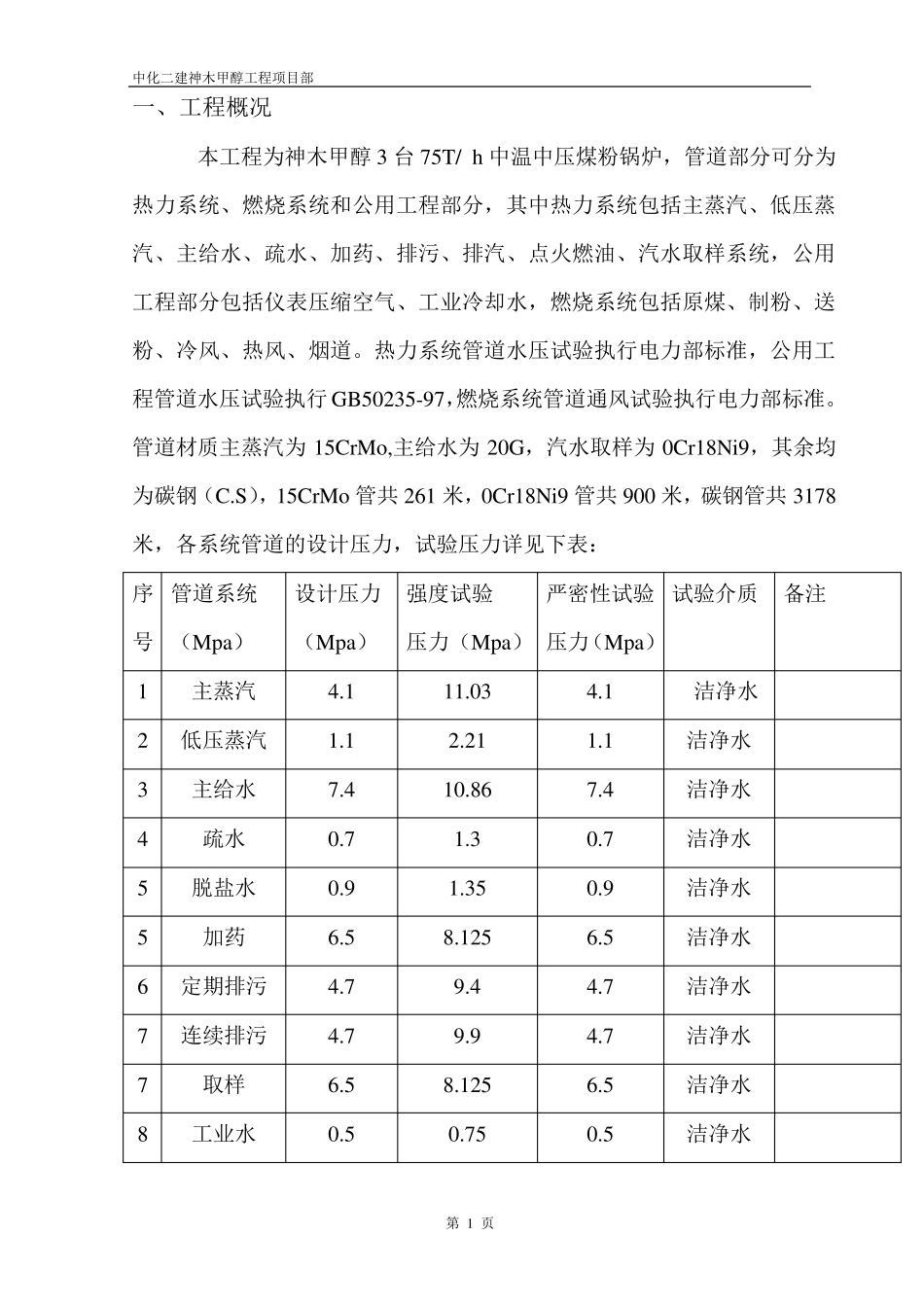

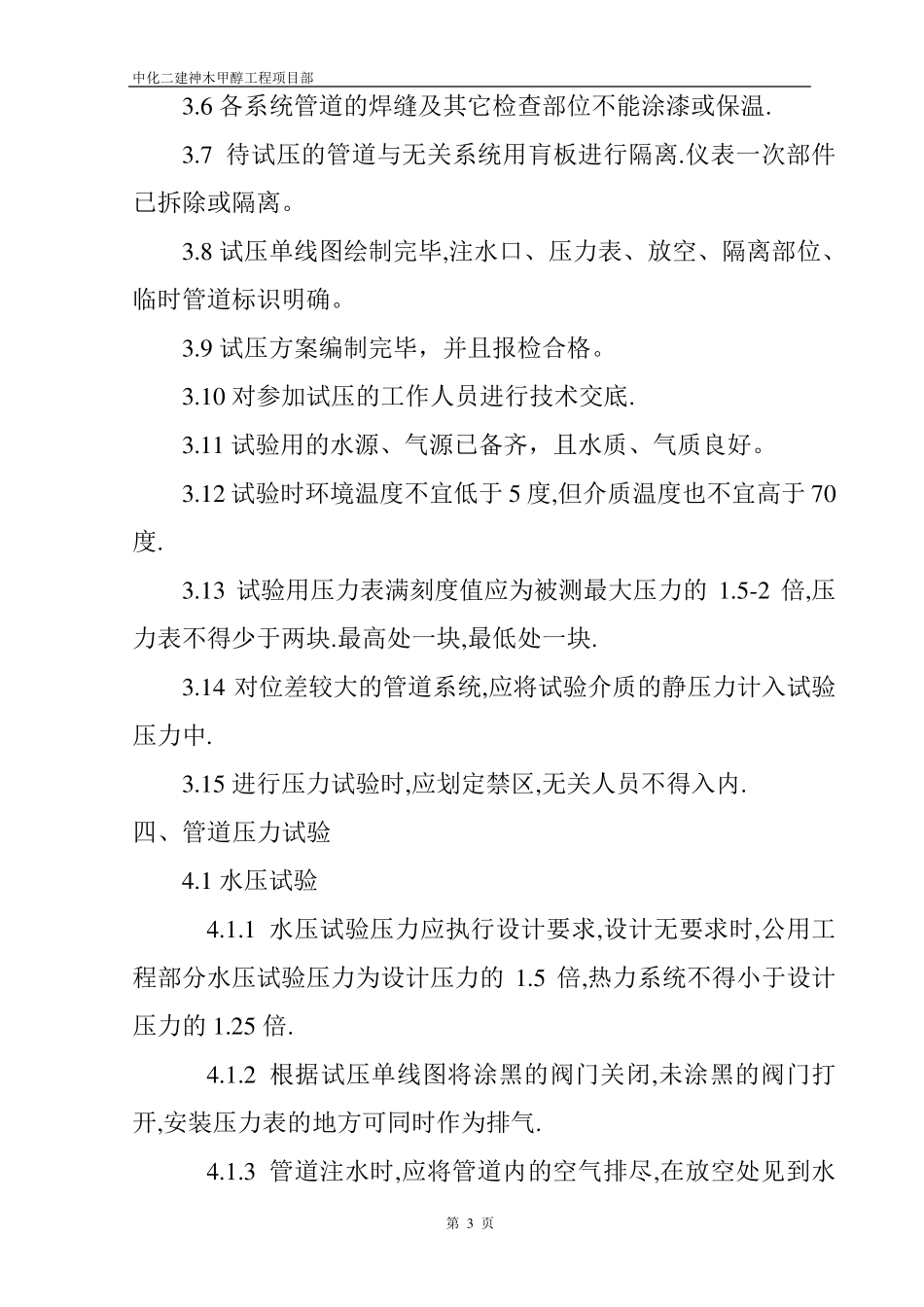

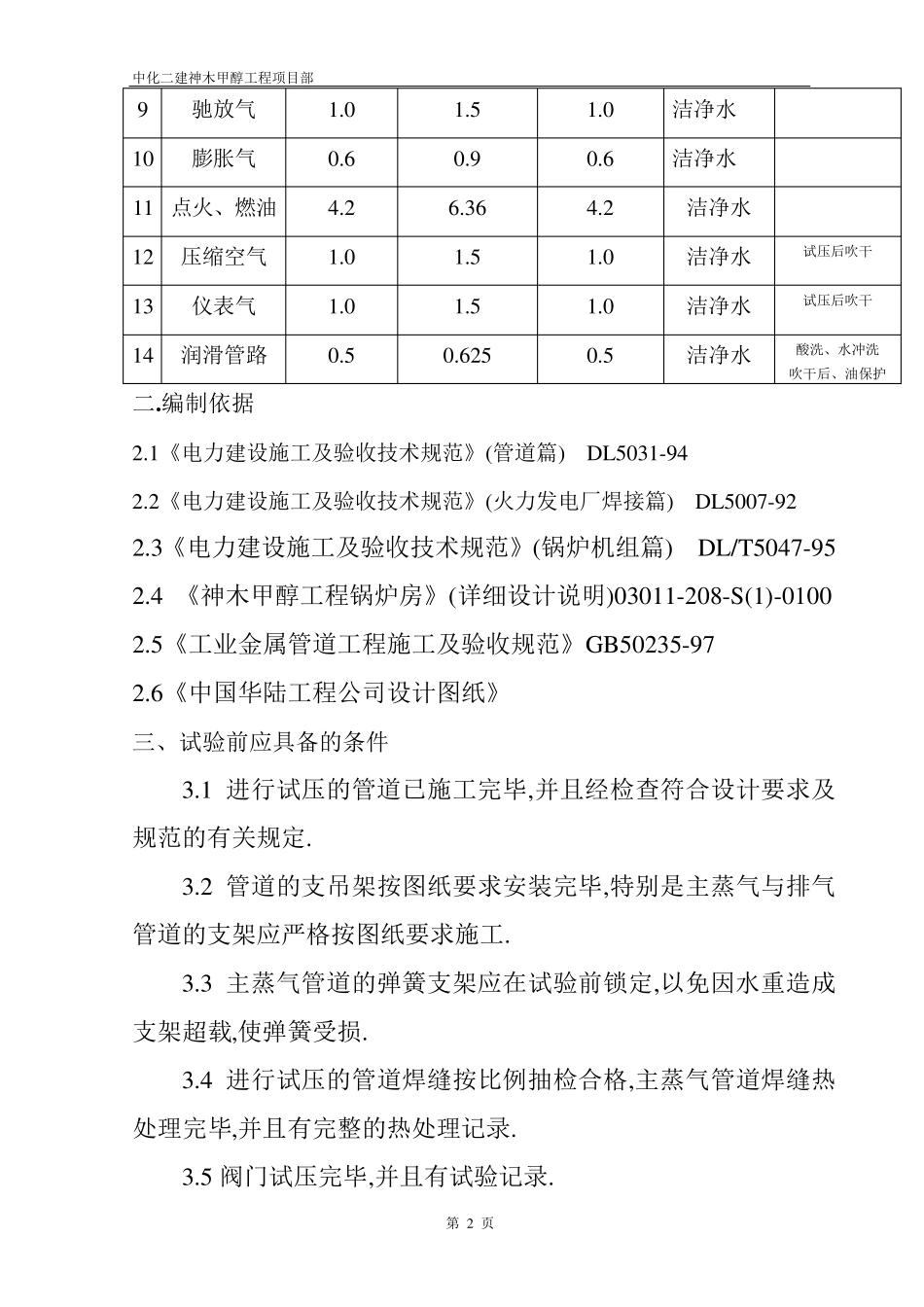

中化二建神木甲醇工程项目部 第 1 页 一、工程概况 本工程为神木甲醇3 台 75T/ h 中温中压煤粉锅炉，管道部分可分为热力系统、燃烧系统和公用工程部分，其中热力系统包括主蒸汽、低压蒸汽、主给水、疏水、加药、排污、排汽、点火燃油、汽水取样系统，公用工程部分包括仪表压缩空气、工业冷却水，燃烧系统包括原煤、制粉、送粉、冷风、热风、烟道。热力系统管道水压试验执行电力部标准，公用工程管道水压试验执行 GB50235-97，燃烧系统管道通风试验执行电力部标准。管道材质主蒸汽为 15CrMo,主给水为 20G，汽水取样为 0Cr18Ni9，其余均为碳钢（C.S），15CrMo 管共 261 米，0Cr18Ni9 管共 900 米，碳钢管共 3178米，各系统管道的设计压力，试验压力详见下表： 序号 管道系统 （Mpa） 设计压力 （Mpa） 强度试验 压力（Mpa） 严密性试验 压力（Mpa） 试验介质 备注 1 主蒸汽 4.1 11.03 4.1 洁净水 2 低压蒸汽 1.1 2.21 1.1 洁净水 3 主给水 7.4 10.86 7.4 洁净水 4 疏水 0.7 1.3 0.7 洁净水 5 脱盐水 0.9 1.35 0.9 洁净水 5 加药 6.5 8.125 6.5 洁净水 6 定期排污 4.7 9.4 4.7 洁净水 7 连续排污 4.7 9.9 4.7 洁净水 7 取样 6.5 8.125 6.5 洁净水 8 工业水 0.5 0.75 0.5 洁净水 中化二建神木甲醇工程项目部 第 2 页 9 驰放气 1.0 1.5 1.0 洁净水 10 膨胀气 0.6 0.9 0.6 洁净水 11 点火、燃油 4.2 6.36 4.2 洁净水 12 压缩空气 1.0 1.5 1.0 洁净水 试压后吹干 13 仪表气 1.0 1.5 1.0 洁净水 试压后吹干 14 润滑管路 0.5 0.625 0.5 洁净水 酸洗、水冲洗 吹干后、油保护 二.编制依据 2.1《电力建设施工及验收技术规范》(管道篇) DL5031-94 2.2《电力建设施工及验收技术规范》(火力发电厂焊接篇) DL5007-92 2.3《电力建设施工及验收技术规范》(锅炉机组篇) DL/T5047-95 2.4 《神木甲醇工程锅炉房》(详细设计说明)03011-208-S(1)-0100 2.5《工业金属管道工程施工及验收规范》GB50235-97 2.6《中国华陆工程公司设计图纸》 三、试验前应具备的条件 3.1 进行试压的管道已施工完毕,并且经检查符合设计要求及规范的有关规定. 3.2 管道的支吊架按图纸要求安装完毕,特别是主蒸气与排气管道的支架应严格按图纸要求施工. 3.3 主蒸气管道的弹簧支架应在试验前锁定,以免因水重造成支架超载,使弹簧受损. ...
