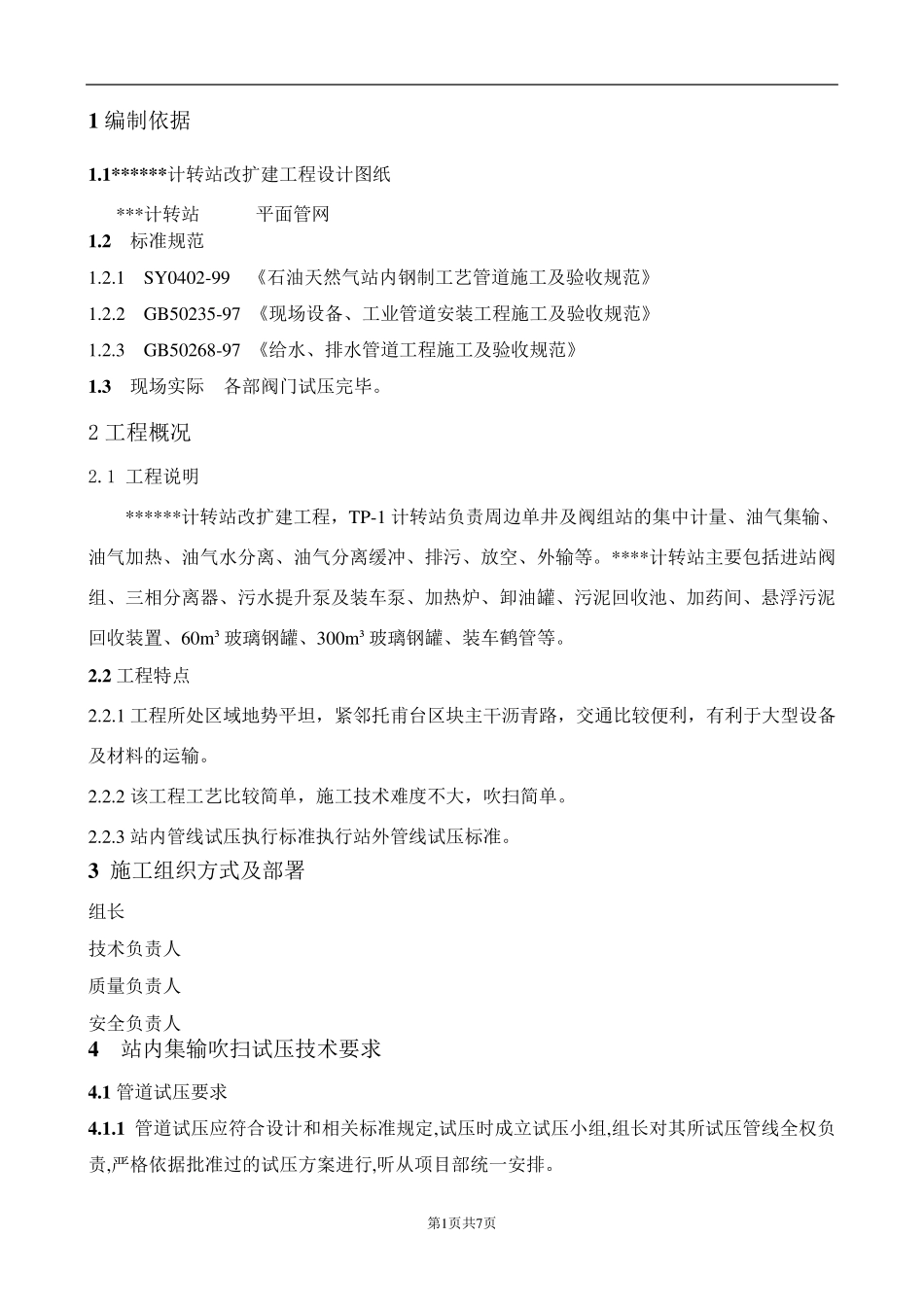

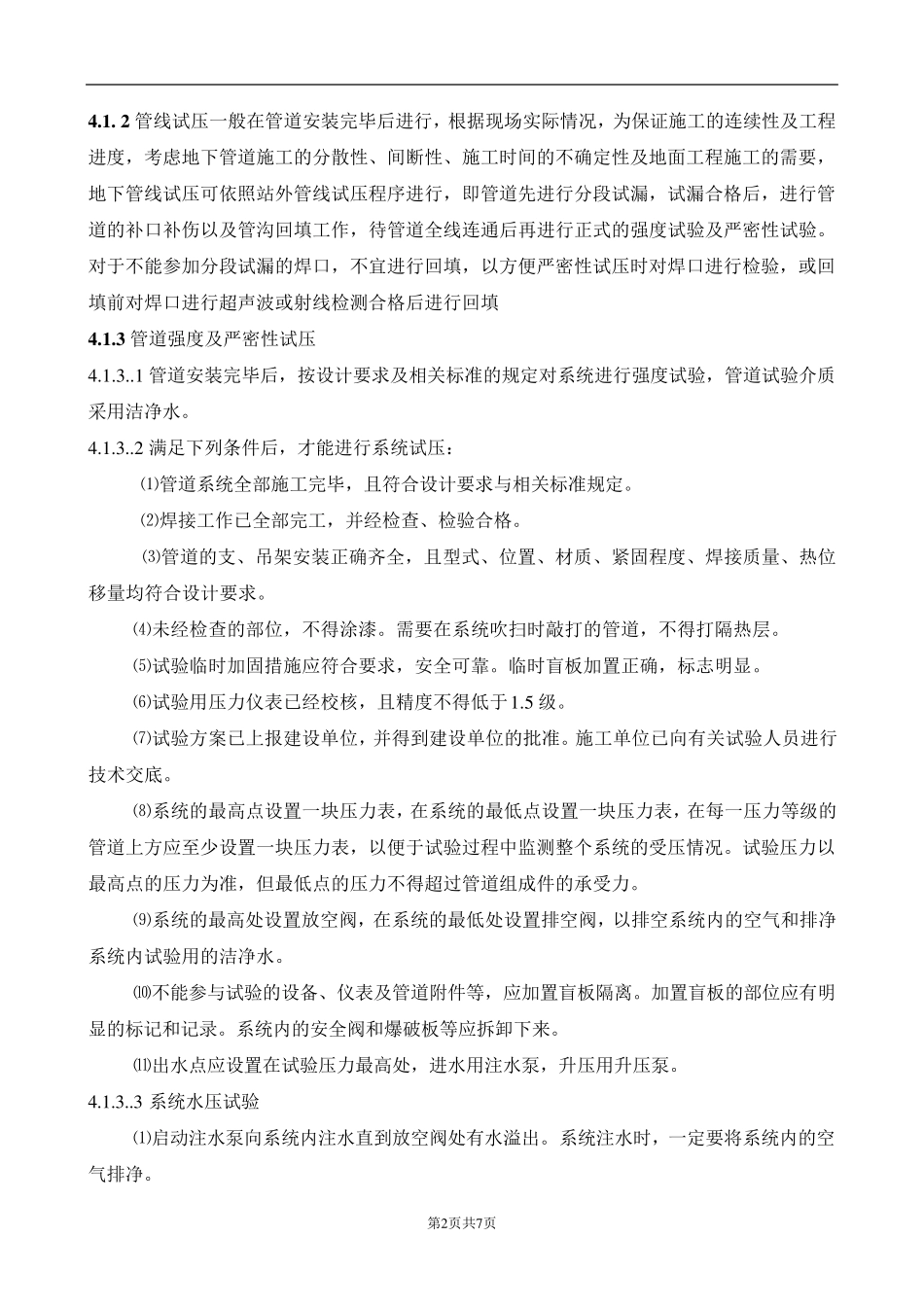

第1页共7页 1 编制依据 1 .1 ******计转站改扩建工程设计图纸 ***计转站 平面管网 1 .2 标准规范 1.2.1 SY0402-99 《石油天然气站内钢制工艺管道施工及验收规范》 1.2.2 GB50235-97 《现场设备、工业管道安装工程施工及验收规范》 1.2.3 GB50268-97 《给水、排水管道工程施工及验收规范》 1 .3 现场实际 各部阀门试压完毕。 2 工程概况 2.1 工程说明 ******计转站改扩建工程，TP-1 计转站负责周边单井及阀组站的集中计量、油气集输、油气加热、油气水分离、油气分离缓冲、排污、放空、外输等。****计转站主要包括进站阀组、三相分离器、污水提升泵及装车泵、加热炉、卸油罐、污泥回收池、加药间、悬浮污泥回收装置、60m³玻 璃 钢罐、300m³玻 璃 钢罐、装车鹤 管等。 2 .2 工程特 点 2.2.1 工程所 处 区 域 地 势 平坦 ，紧 邻 托甫台区 块主干沥青路，交通比较便利，有利于大型设备及材料的运输。 2.2.2 该工程工艺比较简单，施工技术难度不大，吹扫简单。 2.2.3 站内管线试压执行 标准执行 站外管线试压标准。 3 施工组织 方 式 及部署 组长 技术负责人 质 量负责人 安全 负责人 4 站内集输吹扫试压技术要求 4 .1 管道试压要求 4 .1 .1 管道试压应 符 合 设计和 相关 标准规定 ,试压时 成 立 试压小 组,组长 对 其 所 试压管线全 权 负责,严 格 依据批 准过 的试压方 案 进行 ,听 从 项 目 部统 一 安排。 第2 页共7 页 4 .1 . 2 管线试压一般在管道安装完毕后进行，根据现场实际情况，为保证施工的连续性及工程进度，考虑地下管道施工的分散性、间断性、施工时间的不确定性及地面工程施工的需要，地下管线试压可依照站外管线试压程序进行，即管道先进行分段试漏，试漏合格后，进行管道的补口补伤以及管沟回填工作，待管道全线连通后再进行正式的强度试验及严密性试验。对于不能参加分段试漏的焊口，不宜进行回填，以方便严密性试压时对焊口进行检验，或回填前对焊口进行超声波或射线检测合格后进行回填 4 .1 .3 管道强度及严密性试压 4 .1 .3 ..1 管道安装完毕后，按设计要求及相关标准的规定对系统进行强度试验，管道试验介质采用洁净水。 4 .1 .3 ..2 满足下列条件后，才能进行系统试压： ⑴管道系统全部施工完毕，且符合设计要求与相关标准规定。 ⑵焊接工作已全部完工，并经检查、检验合格。 ⑶管道...
