管道定向钻穿越工程施工方案VIP免费

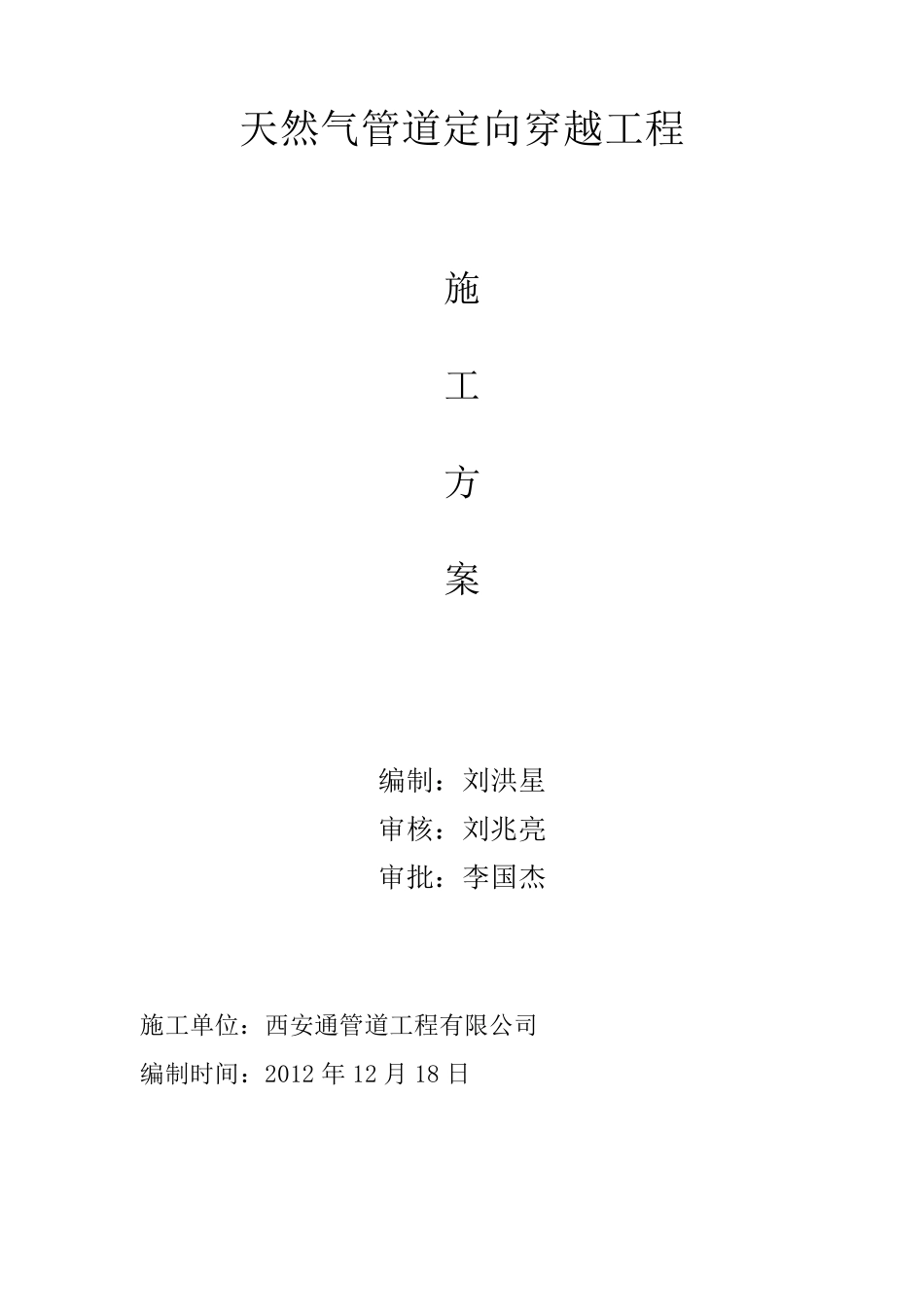

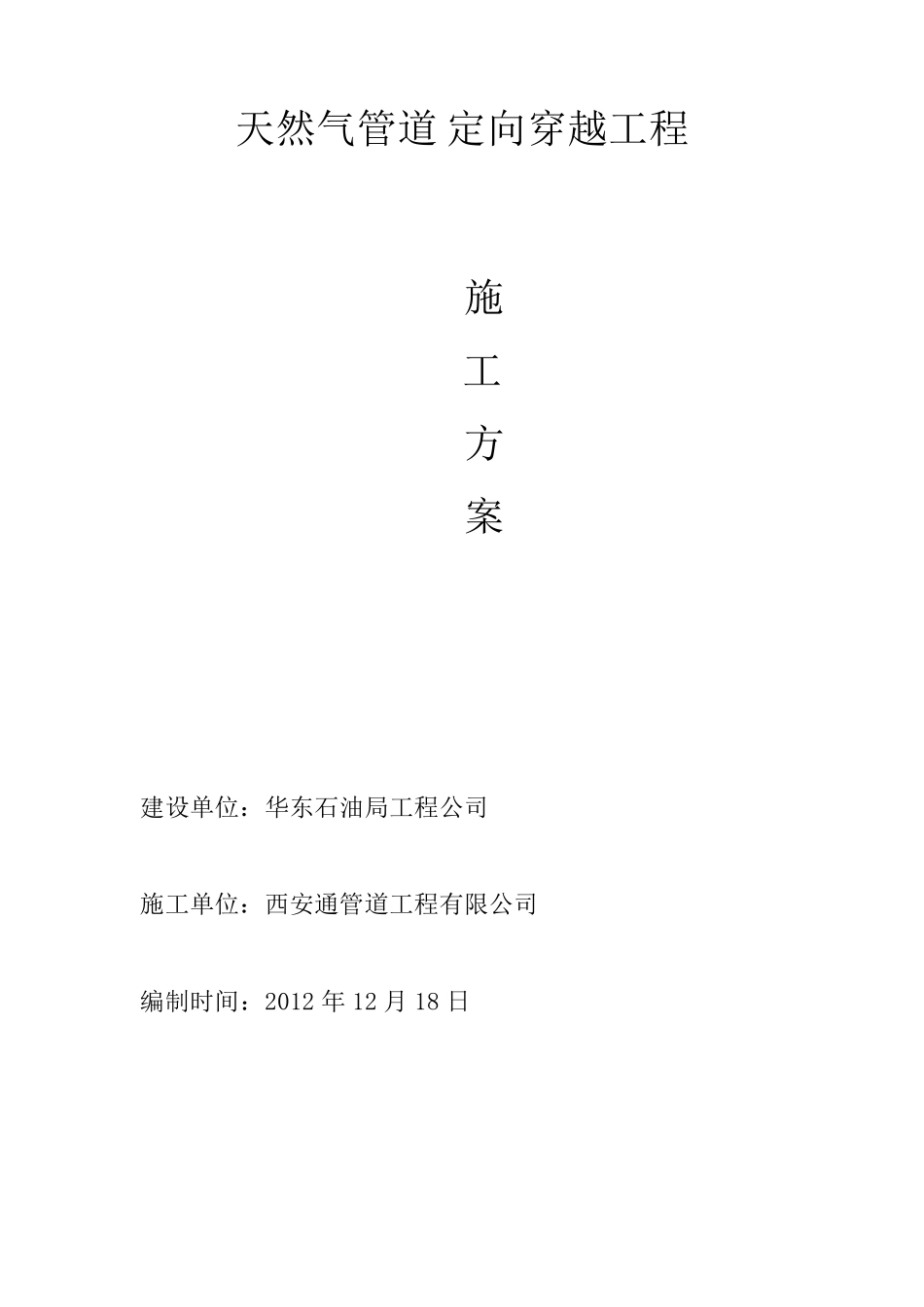

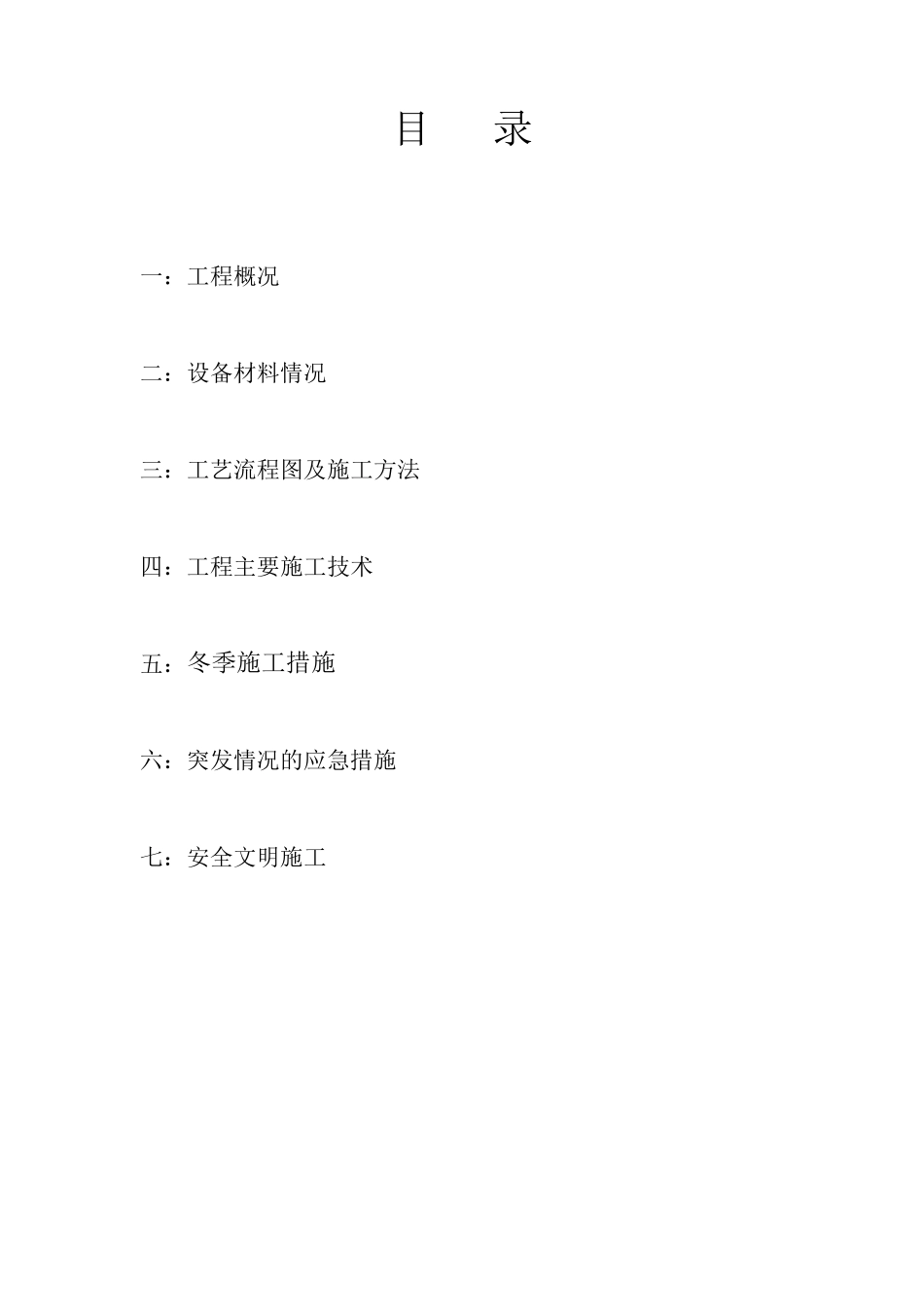

天然气管道 定向穿越工程 施 工 方 案 建设单位：华东石油局工程公司 施工单位：西安通管道工程有限公司 编制时间：2012 年 12 月 18 日 天然气管道定向穿越工程 施 工 方 案 编制：刘洪星 审核：刘兆亮 审批：李国杰 施工单位：西安通管道工程有限公司 编制时间：2012 年 12 月 18 日 目 录 一：工程概况 二：设备材料情况 三：工艺流程图及施工方法 四：工程主要施工技术 五：冬季施工措施 六：突发情况的应急措施 七：安全文明施工 天然气管道定向穿越施工方案 一、工程概况 本工程施工地点位于山西省乡宁县，地势较高,区内沟谷发育,微地形变化，黄土层深厚，土质疏松。由于施工场地管道敷设地段不便进行开挖，因此我公司根据设计要求采用非开挖水平定向钻技术敷设管道。 二、设备材料情况： 本工程所使用的主要设备表： 序号 名称 规格型号 单位 数量 备注 1 水平定向 钻机 32T 北京土行孙 台 1 穿越 2 泥浆泵 QZB35-16 台 2 供浆 3 泥浆罐 20m3 具 2 制浆 4 泥浆罐 20m7 具 2 储浆 5 锚固箱 5×1.8×1.5 具 2 锚固 6 发电机 康明斯 253KW 台 2 整个场地供电 7 控向室 间 1 钻机操作室 8 工具房 间 1 施工工具 9 离心泵 15KW 台 1 供水备用 10 离心泵 台 1 抽泥浆备用 11 汽油机泵 本田 台 1 给泥浆罐供水 12 泥浆测定仪器 套 1 比重计、失水仪、粘滞系数测量仪 13 对讲机 GP885 部 4 通讯 14 安全警示牌 块 20 安全 并 保 证 本工程施工过 程中 所有 设备仪器运 转 正 常 。 三 、工艺 流 程图 及 施工方法 施工工序及具体操作 管道安装→测量放线→三通一平→钻机就位→穿越设备进场 → 穿越设备安装调试→磁方位角测量→试钻→制浆→导向孔→扩孔→扩孔回拖→管道空隙内注浆→穿越设备退场 (1) 管道安装 1)根据中国非开挖协会的《水平定向钻穿越施工规范标准》，穿越管道在轴线方向上应与穿越中心线保持一致。 2)管道预制完成后，在管道下面用装土草袋垫（电缆专用滑轮）辅助管道发送，装土草袋垫间距 10m。 (2)测量放线 1)依据设计交底，复测入、出土点标高及其距离，增补穿越中心及出、入点引桩。 2)绘制平面布置图，用白灰线放出入土侧，出土侧各种设备操作停放区及进场道路。 (3)三通一平 1)出、入土点两侧基本清理平整，从主要交通道路到两侧应达到穿越设备进场...
