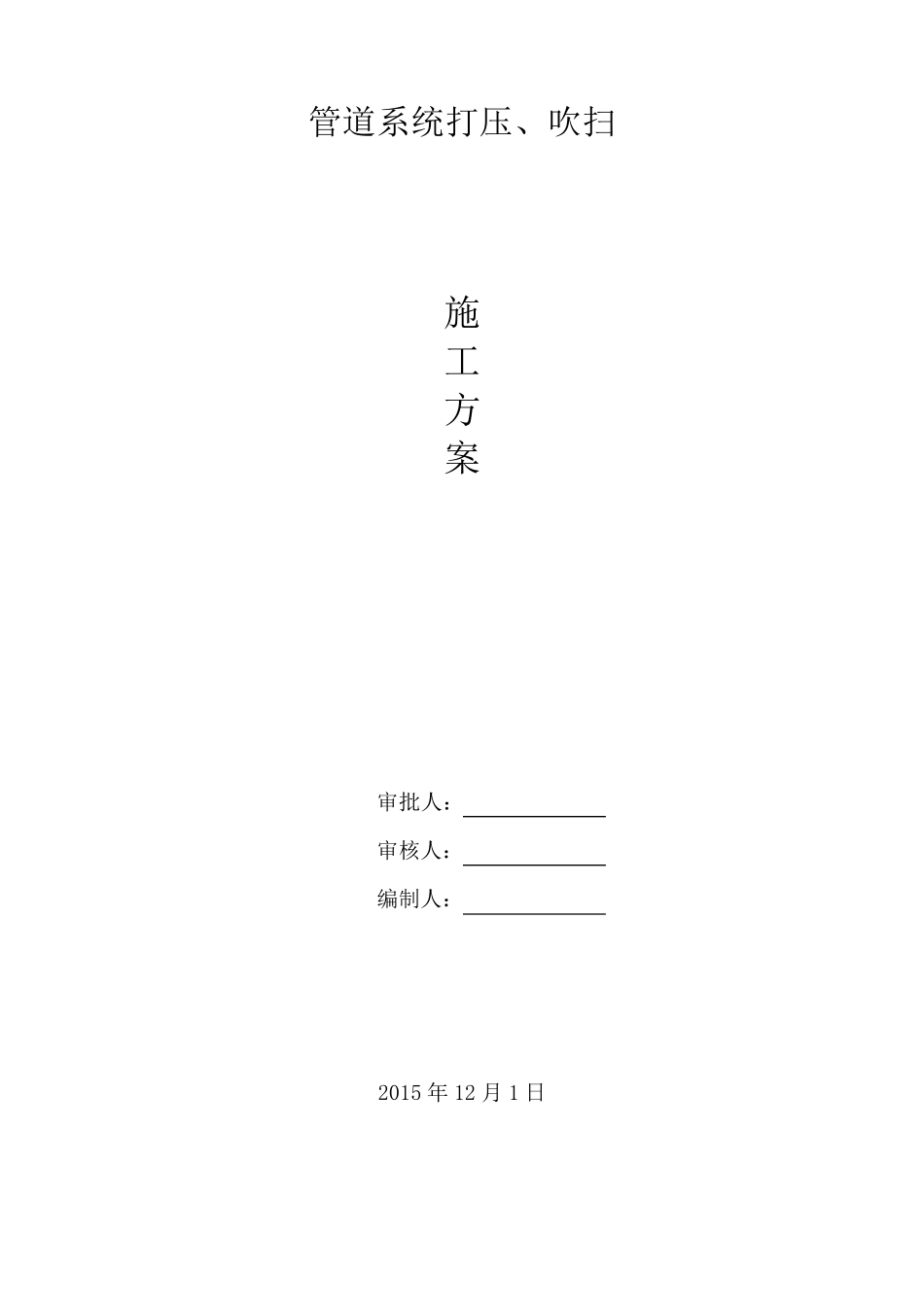

管道系统打压、吹扫 施 工 方 案 审批人: 审核人: 编制人: 2015 年 12 月 1 日 目 录 一、工程概况 ............................................ 1 二、编制依据 ............................................ 1 三、水压试验前检查工作................................... 1 四、压力试验 ............................................ 2 1、试压准备 ........................................... 2 2、水压试验 ........................................... 3 3、泄压及排水 ......................................... 4 五、管道冲洗 ............................................ 4 1、冲洗准备 ........................................... 4 2、管道冲洗 ........................................... 5 六、管道吹扫 ............................................ 5 1、吹扫准备 ........................................... 5 2、管道吹扫 ........................................... 5 七、质量保证措施 ........................................ 6 八、施工人员和机具安排................................... 6 1、施工人员 ........................................... 6 2、施工主要机具及技措用料 ............................. 7 九、安全技术措施 ........................................ 7 1 烧结系统环境除尘改造工程 管道系统打压、吹扫施工方案 一、工程概况 环境除尘改造工程,循环水及压缩风管道包括:净循环给水、净循环回水、压缩风外线以及空压站管道,其中循环水管道为水煤气钢管,压缩风管道为无缝钢管。按照图纸及施工规范要求,需要对所有管道进行水压试验,然后进行冲洗(吹扫),具体如下: 管道名称 设计压力 试验压力 冲洗(吹扫) 净循环给水 0.5MPa 0.75MPa 冲洗 净循环回水 0.35 MPa 0.525 MPa 冲洗 压缩风外线 1.0 MPa 1.5 MPa 吹扫 空压站压缩风管道 1.0 MPa 1.5 MPa 吹扫 二、编制依据 1、《建筑给排水及采暖工程施工质量验收规范》(GB50242-2002)。 2、《工业金属管道工程施工质量验收规范》(GB50184-2001)。 3、《工业金属管道工程施工规范》(GB50235-2010)。 三、水压试验前检查工作 1、管道系统施工完毕并符合设计要求和管道施工验收规范的规定。 2、管道支架...
