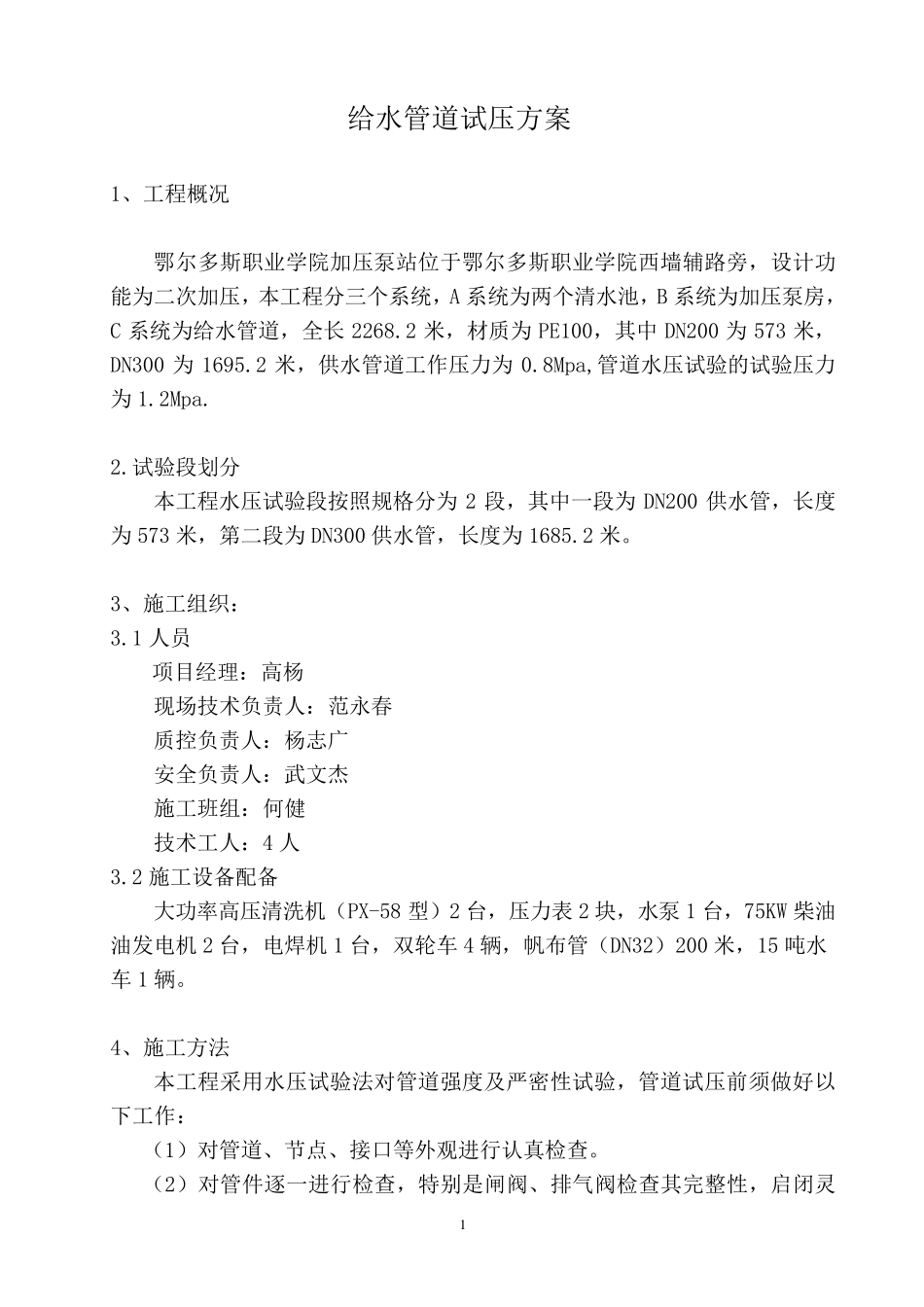

1 给水管道试压方案 1、工程概况 鄂尔多斯职业学院加压泵站位于鄂尔多斯职业学院西墙辅路旁，设计功能为二次加压，本工程分三个系统，A 系统为两个清水池，B 系统为加压泵房，C 系统为给水管道，全长 2268.2 米，材质为 PE100，其中 DN200 为 573 米，DN300 为 1695.2 米，供水管道工作压力为 0.8Mpa,管道水压试验的试验压力为 1.2Mpa. 2.试验段划分 本工程水压试验段按照规格分为 2 段，其中一段为 DN200 供水管，长度为 573 米，第二段为 DN300 供水管，长度为 1685.2 米。 3、施工组织： 3.1 人员 项目经理：高杨 现场技术负责人：范永春 质控负责人：杨志广 安全负责人：武文杰 施工班组：何健 技术工人：4 人 3.2 施工设备配备 大功率高压清洗机（PX-58 型）2 台，压力表 2 块，水泵 1 台，75KW 柴油油发电机 2 台，电焊机 1 台，双轮车 4 辆，帆布管（DN32）200 米，15 吨水车 1 辆。 4、施工方法 本工程采用水压试验法对管道强度及严密性试验，管道试压前须做好以下工作： （1）对管道、节点、接口等外观进行认真检查。 （2）对管件逐一进行检查，特别是闸阀 、排 气 阀 检查其完 整 性，启 闭 灵 2 活性，有无破损现象，并是否处于开启状态，不合格的及时更换，未开启的及时开启。 （3）试压所需的机械、设备是否配备齐全，人员是否到位，技术交底是否落实。 （4）对试压设备、压力表、排气阀门等检测器具进行功能检查，并进行试用，保证检测器具的功能满足试验要求。 （5）试验如发生管道破裂或漏水等突发现象，是否有应及措施。 5、水压试验前的准备工作： 5.1 现场准备： 经检验合格后，16kg 压力表两块，其中一块备用，加压泵一台，15T 水车一辆。 5.2 施工准备： 在 PE200 管景观大道水源处安装排气阀门，在鄂道水源处设排水坑一处，准备用 7KW 发电机一台，潜水泵一台，并备有排水管。 6、水压试验过程 水车到位，压力表安装好后，开始注水，待水管注满后，开始加压，水压升至试验压力（1.2Mpa）,后，保持恒压15 分钟，检查管道焊口及管身等部位有无渗漏破损，如无破损漏水及异常现象后，允许压力降为0.02.即强度试验为合格，然后试验水压降至 0.8 Mpa，恒压保持 30 分钟，检查管网并无渗漏现象，即系统水压试验为合格，管道压力试验过程必须由现场监理工程师进行全过程跟踪，并通知建设单 位、质 监站 等相 关 部门，签 ...
