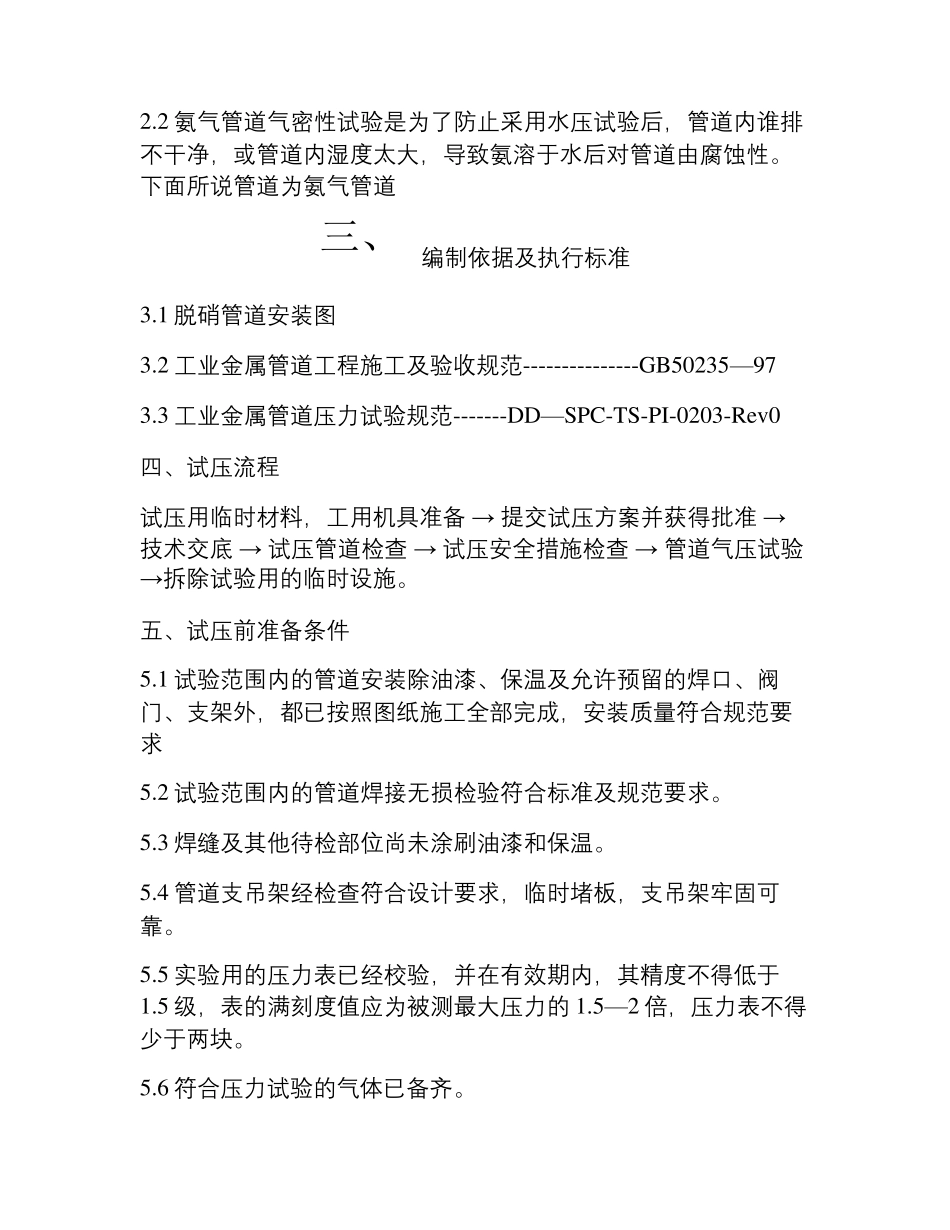

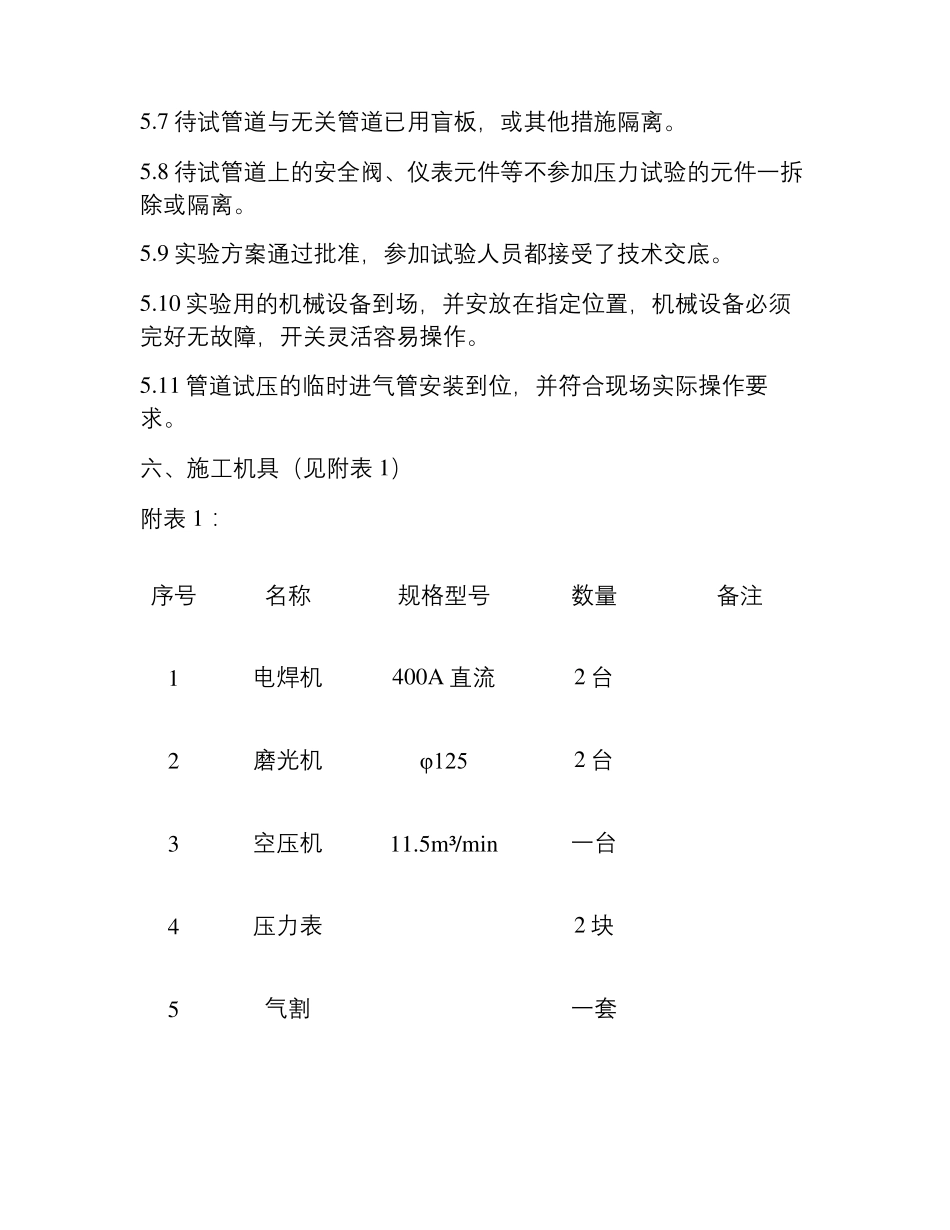

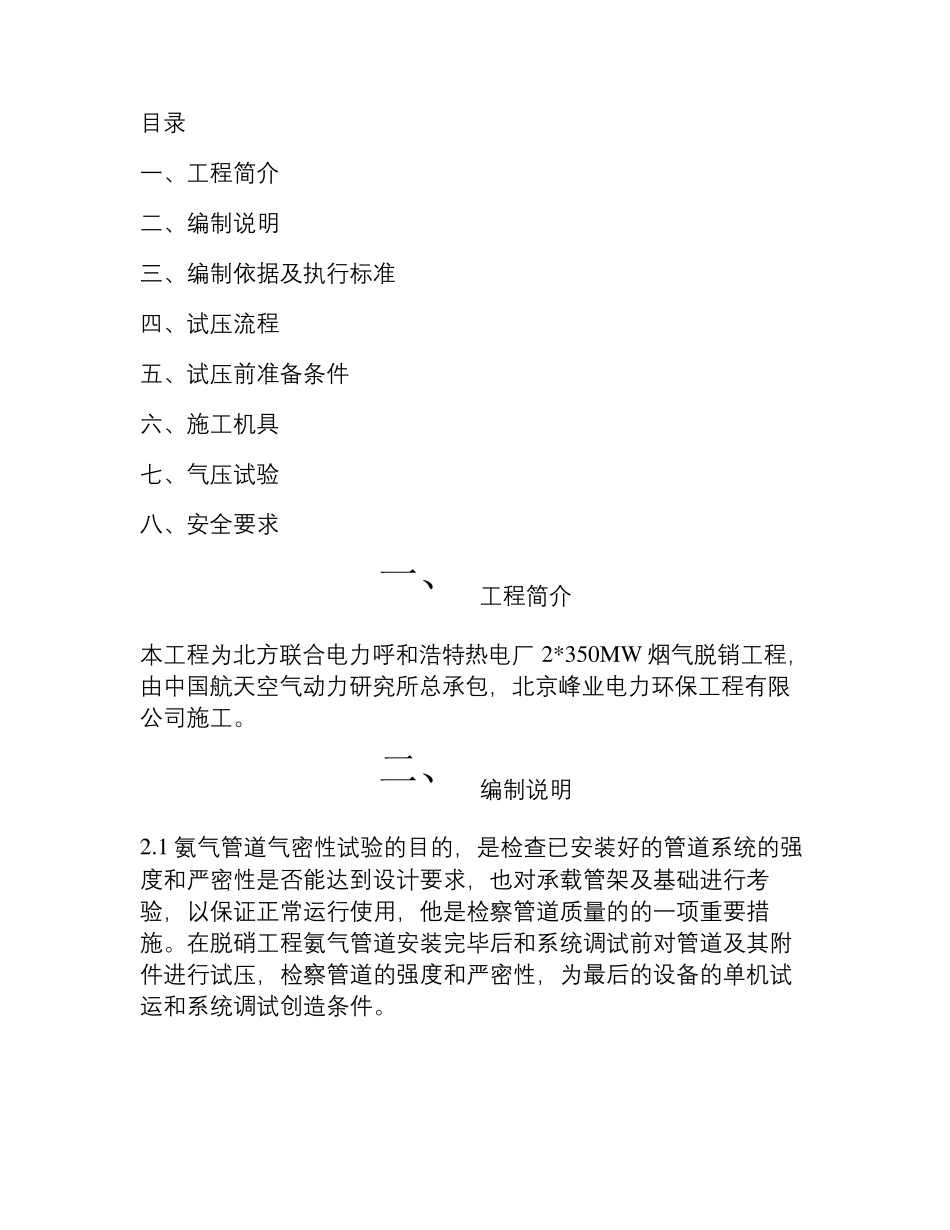

目 录 一 、工程简介 二、编制说明 三、编制依据及执行标准 四、试压流程 五、试压前准备条件 六、施工机具 七、气压试验 八、安全要求 一、 工程简介 本工程为北方联合电力呼和浩特热电厂 2*350MW 烟气脱销工程，由中国航天空气动力研究所总承包，北京峰业电力环保工程有限公司施工。 二、 编制说明 2.1 氨气管道气密性试验的目 的，是检查已安装好的管道系统的强度和严密性是否能达到设计要求，也对承载管架及基础进行考验，以保证正常运行使用，他是检察管道质量的的一 项重要措施。在脱硝工程氨气管道安装完毕后和系统调试前对管道及其附件进行试压，检察管道的强度和严密性，为最后的设备的单机试运和系统调试创造条件。 2.2 氨 气 管 道 气 密 性 试 验 是 为 了 防 止 采 用 水 压 试 验 后 ， 管 道 内 谁 排不 干 净 ， 或 管 道 内 湿 度 太 大 ， 导 致 氨 溶 于 水 后 对 管 道 由 腐 蚀 性 。下 面 所 说 管 道 为 氨 气 管 道 三、 编 制 依 据 及 执 行 标 准 3.1 脱 硝 管 道 安 装 图 3.2 工 业 金 属 管 道 工 程 施 工 及 验 收 规 范 ---------------GB50235—97 3.3 工 业 金 属 管 道 压 力 试 验 规 范 -------DD—SPC-TS-PI-0203-Rev0 四 、试 压 流程 试 压 用 临时材料， 工 用 机具准 备 → 提交试 压 方案并获得批准 → 技术交底 → 试 压 管 道 检查 → 试 压 安 全措施 检查 → 管 道 气 压 试 验 →拆除试 验 用 的临时设施 。 五、试 压 前准 备条件 5.1 试 验 范 围内 的管 道 安 装 除油漆、保温及 允许预留的焊口、阀门、支架外， 都已按照图 纸施 工 全部完成， 安 装 质量符合规 范 要求 5.2 试 验 范 围内 的管 道 焊接无损检验 符合标 准 及 规 范 要求。 5.3 焊缝及 其他待检部位尚未涂刷油漆和保温。 5.4 管 道 支吊架经检查符合设计要求， 临时堵板， 支吊架牢固可靠。 5.5 实验 用 的压 力 表已经校验 ， 并在有效期内 ， 其精度 不 得低于1.5 级， 表的满刻度 值应为 被测最大 压 力 的 1.5—2 倍， 压 力 表不 得少于 两块。 5.6 符合压 力 试 验 的气 体已备齐。 5.7 待 试 管 道 与 无 关 管 道 已 用 盲 ...
