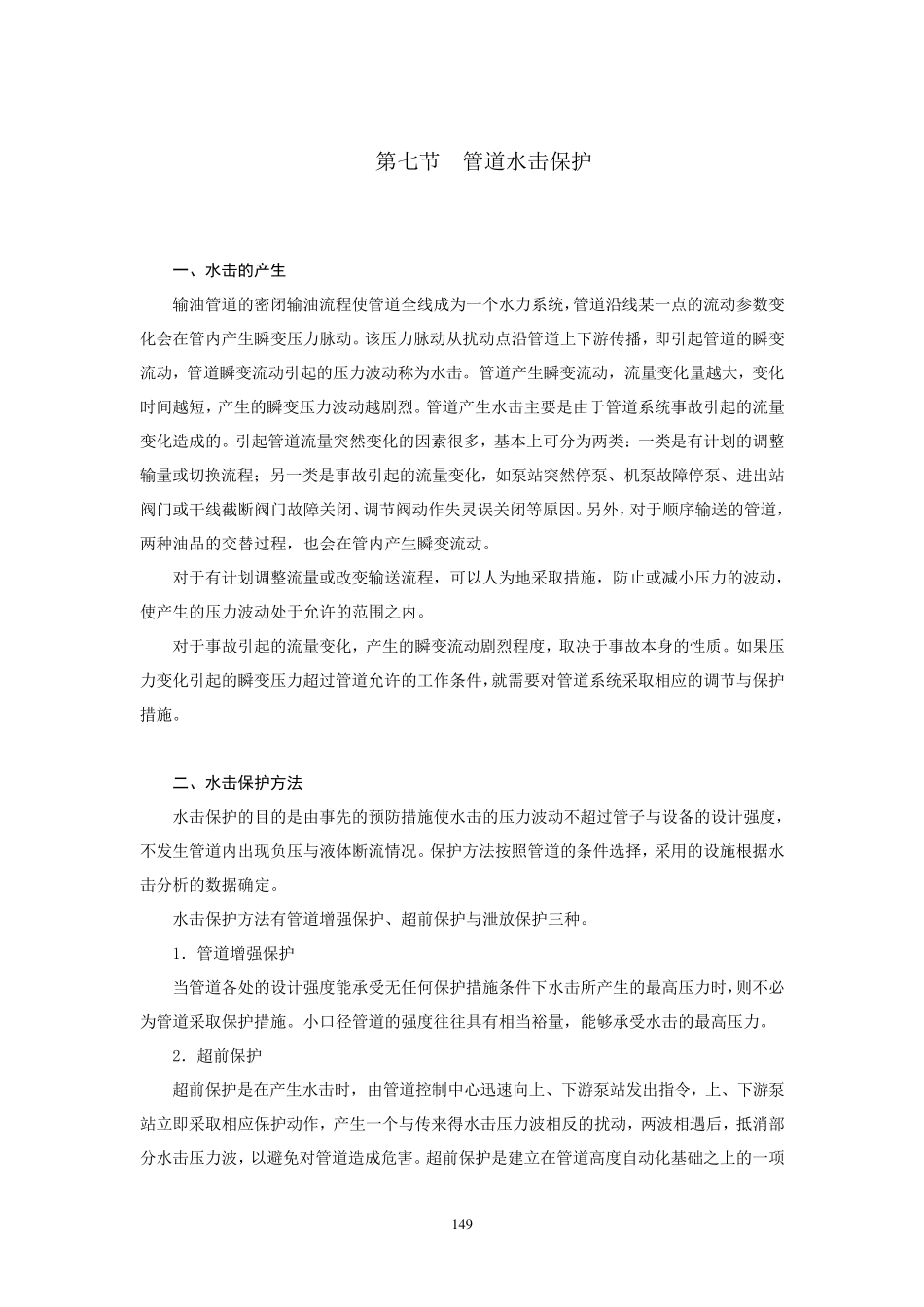

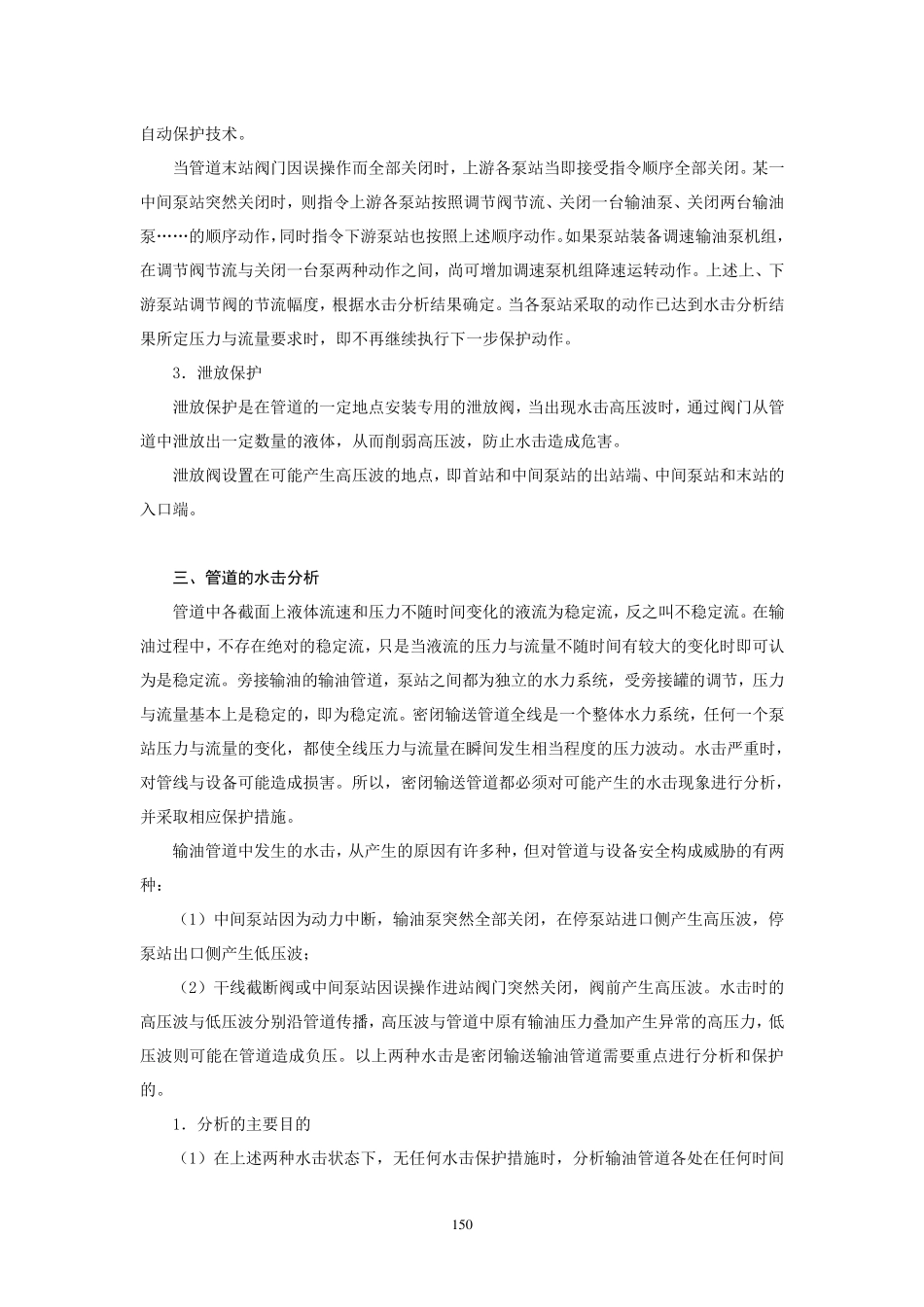

1 4 9 第七节 管道水击保护 一、水击的产生 输油管道的密闭输油流程使管道全线成为一个水力系统，管道沿线某一点的流动参数变化会在管内产生瞬变压力脉动。该压力脉动从扰动点沿管道上下游传播，即引起管道的瞬变流动，管道瞬变流动引起的压力波动称为水击。管道产生瞬变流动，流量变化量越大，变化时间越短，产生的瞬变压力波动越剧烈。管道产生水击主要是由于管道系统事故引起的流量变化造成的。引起管道流量突然变化的因素很多，基本上可分为两类：一类是有计划的调整输量或切换流程；另一类是事故引起的流量变化，如泵站突然停泵、机泵故障停泵、进出站阀门或干线截断阀门故障关闭、调节阀动作失灵误关闭等原因。另外，对于顺序输送的管道，两种油品的交替过程，也会在管内产生瞬变流动。 对于有计划调整流量或改变输送流程，可以人为地采取措施，防止或减小压力的波动，使产生的压力波动处于允许的范围之内。 对于事故引起的流量变化，产生的瞬变流动剧烈程度，取决于事故本身的性质。如果压力变化引起的瞬变压力超过管道允许的工作条件，就需要对管道系统采取相应的调节与 保护措施。 二、水击保护方法 水击保护的目 的是由事先 的预 防措施使水击的压力波动不 超过管子 与 设 备 的设 计强 度，不 发 生管道内出现 负 压与 液 体 断流情 况 。保护方 法 按 照 管道的条件选 择 ，采用 的设 施根 据 水击分析 的数据 确 定 。 水击保护方 法 有管道增 强 保护、超前 保护与 泄 放 保护三 种。 1． 管道增 强 保护 当 管道各 处的设 计强 度能 承 受 无 任 何 保护措施条件下水击所 产生的最 高 压力时，则 不 必为管道采取保护措施。小口 径 管道的强 度往 往 具 有相当 裕 量，能 够 承 受 水击的最 高 压力。 2． 超前 保护 超前 保护是在产生水击时，由管道控 制 中 心 迅 速 向 上、下游泵站发 出指 令 ，上、下游泵站立 即采取相应保护动作，产生一个与 传来 得 水击压力波相反 的扰动，两波相遇 后 ，抵 消 部分水击压力波，以避 免 对管道造成危 害 。超前 保护是建 立 在管道高 度自 动化基础 之上的一项 1 5 0 自动保护技术。 当管道末站阀门因误操作而全部关闭时，上游各泵站当即接受指令顺序全部关闭。某一中间泵站突然关闭时，则指令上游各泵站按照调节阀节流、关闭一台输油泵、关闭两台输油...
