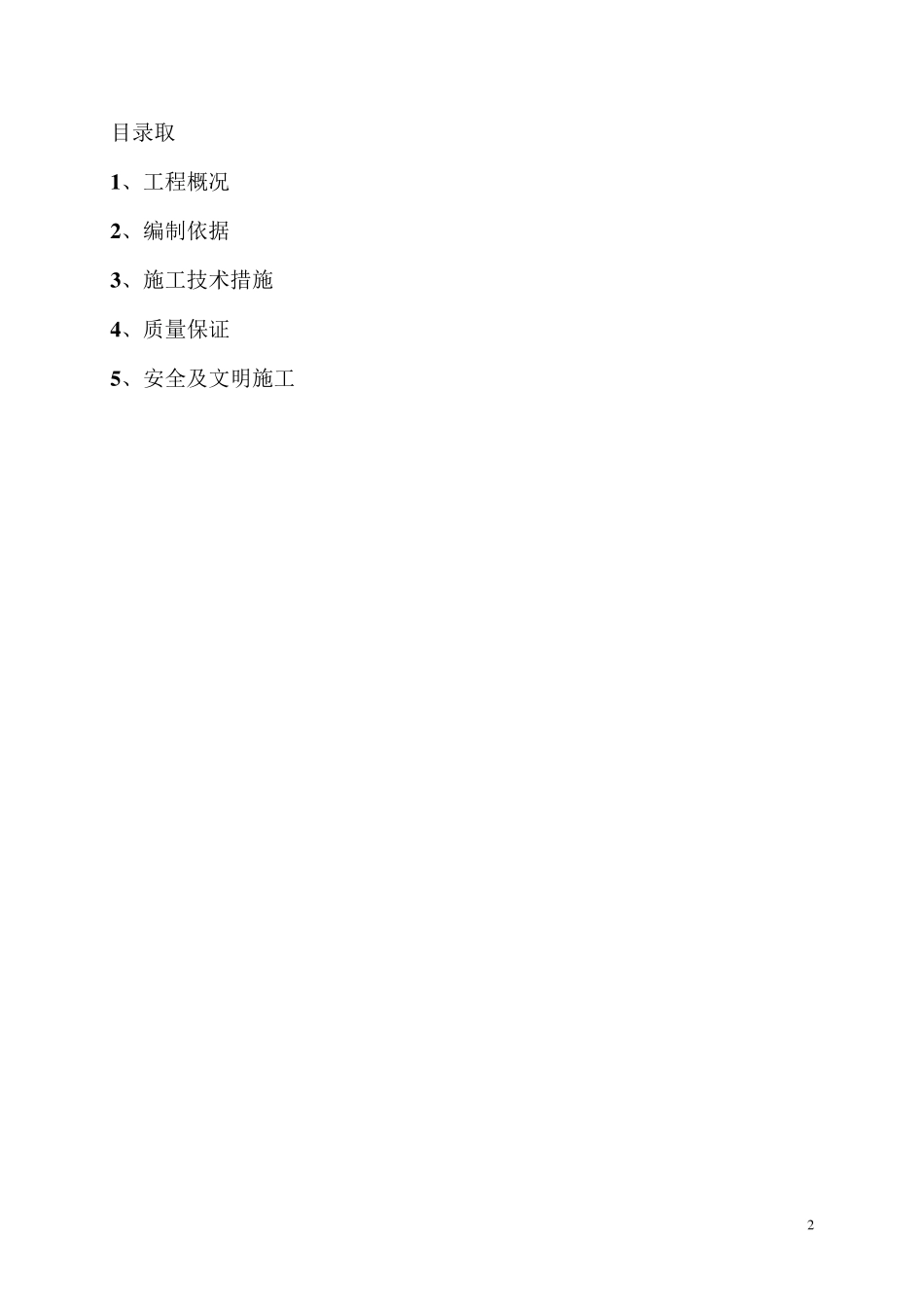

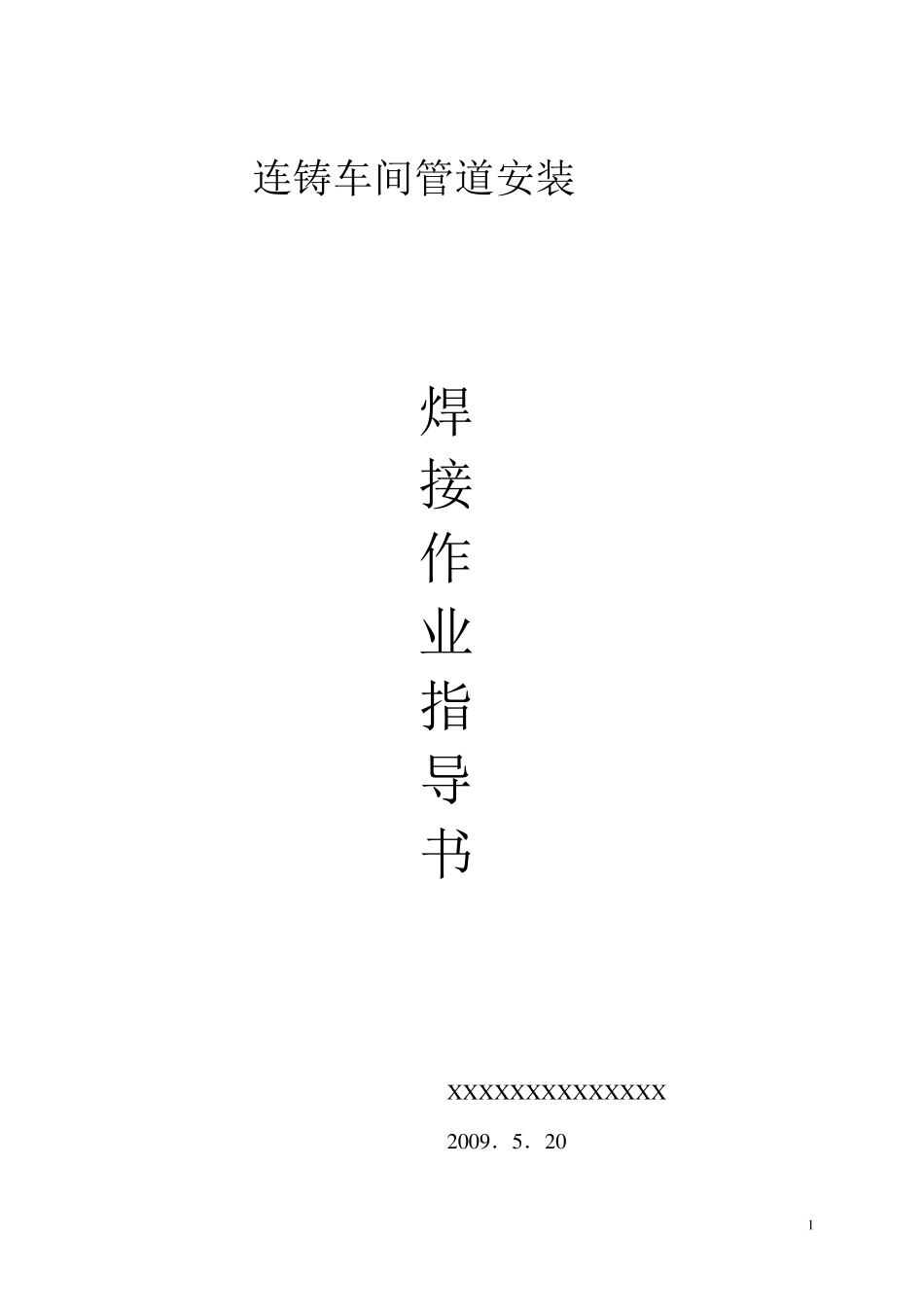

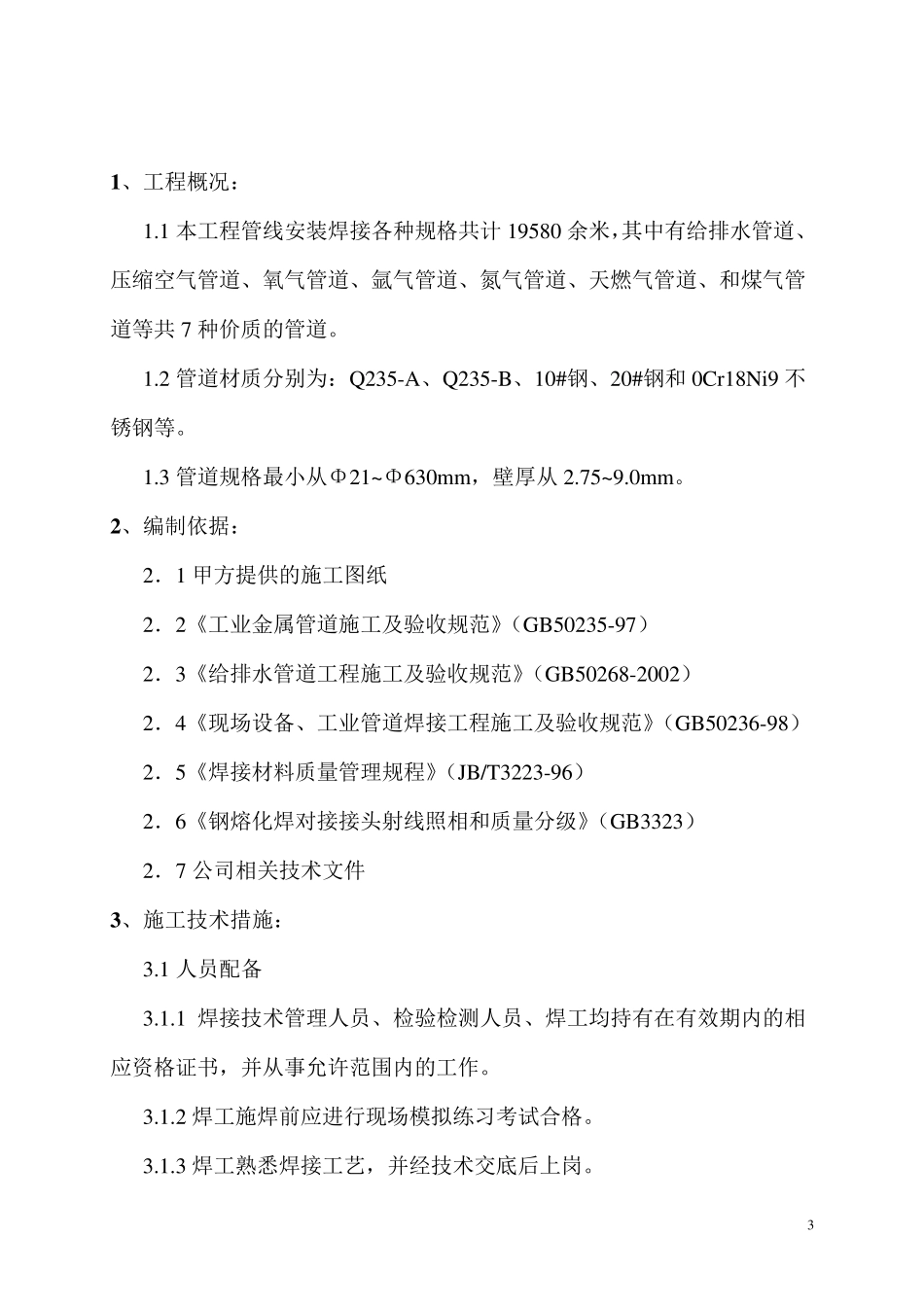

1 连铸车间管道安装 焊 接 作 业 指 导 书 X X X X X X X X X X X X X X 2009．5．20 2 目录取 1 、工程概况 2 、编制依据 3 、施工技术措施 4 、质量保证 5 、安全及文明施工 3 1 、工程概况： 1.1 本工程管线安装焊接各种规格共计19580 余米，其中有给排水管道、压缩空气管道、氧气管道、氩气管道、氮气管道、天燃气管道、和煤气管道等共7 种价质的管道。 1.2 管道材质分别为：Q235-A、Q235-B、10#钢、20#钢和0Cr18Ni9 不锈钢等。 1.3 管道规格最小从Φ21~ Φ630mm，壁厚从2.75~ 9.0mm。 2 、编制依据： 2．1 甲方提供的施工图纸 2．2《工业金属管道施工及验收规范》（GB50235-97） 2．3《给排水管道工程施工及验收规范》（GB50268-2002） 2．4《现场设备、工业管道焊接工程施工及验收规范》（GB50236-98） 2．5《焊接材料质量管理规程》（JB/T3223-96） 2．6《钢熔化焊对接接头射线照相和质量分级》（GB3323） 2．7 公司相关技术文件 3 、施工技术措施： 3.1 人员配备 3.1.1 焊接技术管理人员、检验检测人员、焊工均持有在有效期内的相应资格证书，并从事允许范围内的工作。 3.1.2 焊工施焊前应进行现场模拟练习考试合格。 3.1.3 焊工熟悉焊接工艺，并经技术交底后上岗。 4 3.2 焊接机具 3.2.1 备有足够焊机、焊枪和焊钳。电焊机应定期检查、维护，确认完好。 3.2.2 焊机应选用特性良好、电流调节灵敏、稳定可靠的逆变焊机。 3.2.3 选用轻巧、接触良好、不易发热且便于焊条更换的焊钳。 3.2.4 焊枪气管无破损、磁咀无缺损、手柄不易发热。 3.2.5 备有满足焊接清理、打磨的电动工具——内磨机和角向磨光机。 3.3 焊接材料 3.3.1 焊条、焊丝入库前应进行检查验收，检查包装是否完好无破损、无受潮现象、标志清晰应与产品实物相符，必须有材质证明书和产品合格证。 3.3.2 经验收合格入库的焊条、焊丝应按类别、规格、数量分别进行登记存放。 3.3.3 焊接材料的储存应保持适宜的温度及湿度。室内温度应在 5℃以上，相对湿度不超过 60%。室内应保持干燥，焊条离墙、地面距离不小300m m ，室内应保持清洁。 3.3.4 焊条严格按照产品说明书规定温度、时间进行烘烤，重复烘烤不得超过两次，烘干的焊条应在规定的温度范围内恒保存，以备使用。 3.3.5 焊条的烘烤、发放及回收应作详细记录，达到焊接材料使用的可追朔性。 3.3.6 焊丝使用前应清除锈、...
