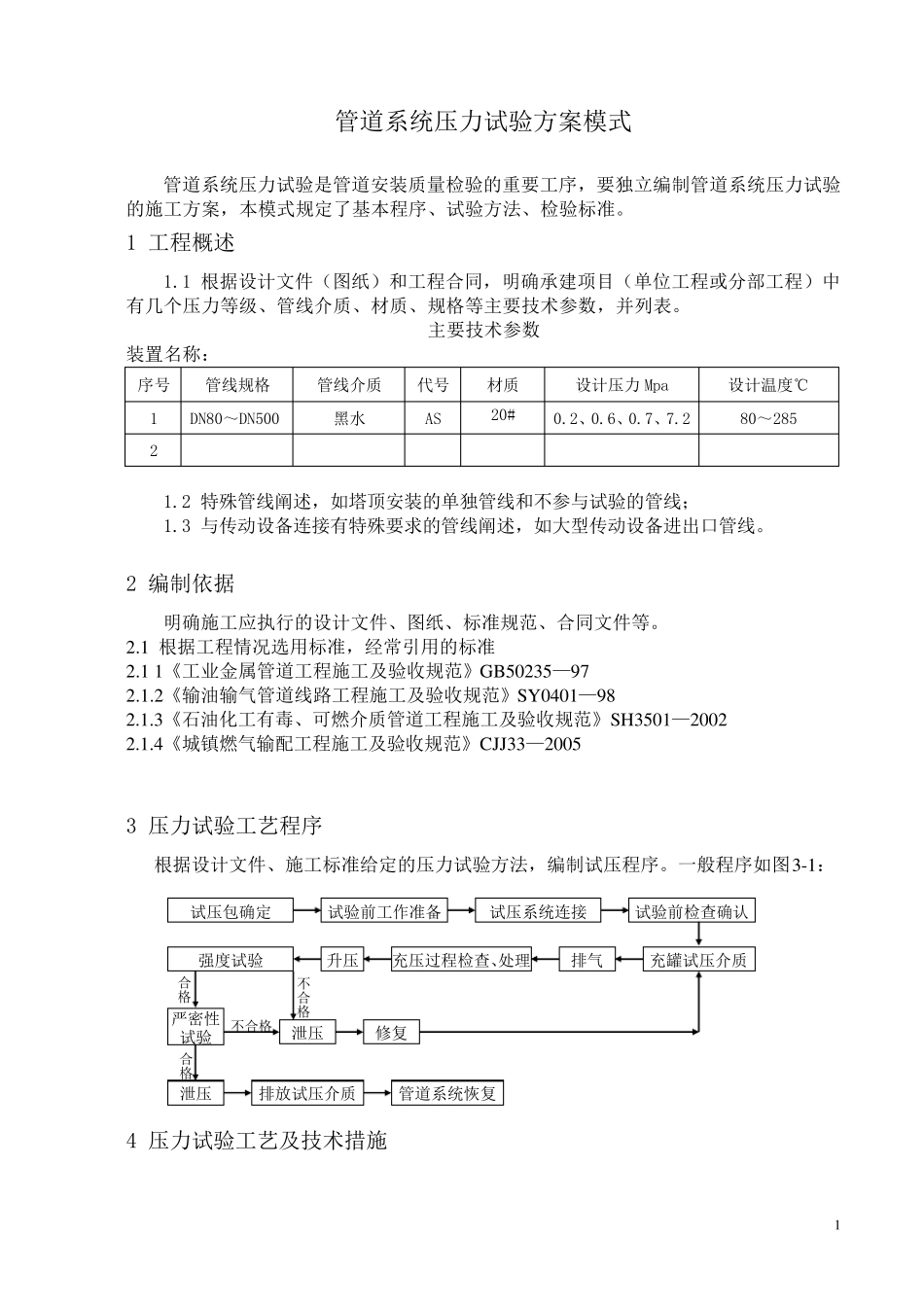

1 管 道 系 统 压 力 试 验 方 案 模 式 管 道 系 统 压 力 试 验 是 管 道 安 装 质 量 检 验 的 重 要 工 序 ， 要 独 立 编 制 管 道 系 统 压 力 试 验的 施 工 方 案 ， 本 模 式 规 定 了 基 本 程 序 、 试 验 方 法 、 检 验 标 准 。 1 工 程 概 述 1.1 根 据 设 计 文 件 （ 图 纸 ） 和 工 程 合 同 ， 明 确 承 建 项 目 （ 单 位 工 程 或 分 部 工 程 ） 中有 几 个 压 力 等 级 、 管 线 介 质 、 材 质 、 规 格 等 主 要 技 术 参 数 ， 并 列 表 。 主 要 技 术 参 数 装 置 名 称 ： 序 号 管 线 规 格 管 线 介 质 代 号 材 质 设 计 压 力 Mpa 设 计 温 度 ℃ 1 DN80～ DN500 黑 水 AS 20# 0.2、 0.6、 0.7、 7.2 80～ 285 2 1.2 特 殊 管 线 阐 述 ， 如 塔 顶 安 装 的 单 独 管 线 和 不 参 与 试 验 的 管 线 ； 1.3 与 传 动 设 备 连 接 有 特 殊 要 求 的 管 线 阐 述 ， 如 大 型 传 动 设 备 进 出 口 管 线 。 2 编 制 依 据 明 确 施 工 应 执 行 的 设 计 文 件 、 图 纸 、 标 准 规 范 、 合 同 文 件 等 。 2.1 根 据 工 程 情 况 选 用 标 准 ， 经 常 引 用 的 标 准 2.1 1《工 业金属管 道 工 程 施 工 及验 收规 范 》GB50235—97 2.1.2《输油输气管 道 线 路工 程 施 工 及验 收规 范 》SY 0401—98 2.1.3《石油化工 有 毒、 可燃介 质 管 道 工 程 施 工 及验 收规 范 》SH3501—2002 2.1.4《城镇燃气输配工 程 施 工 及验 收规 范 》CJJ33—2005 3 压 力 试 验 工 艺程 序 根 据 设 计 文 件 、 施 工 标 准 给定 的 压 力 试 验 方 法 ， 编 制 试 压 程 序 。 一般程 序 如 图 3-1： 4 压 力 试 验 工 艺及技 术 措施 试 验 前工 作准 备 试 压 系 统 连 接 试 验 前检 查确 认 充压 过程 检 查、处理 泄 压 管 道 系 统 恢 复 升 压 试 压 包 确 定 充罐 试 压 介 质 排 气 强 度 试 验 严 密 性试 验 合格 不合格...
