管道试压与冲洗方案VIP免费

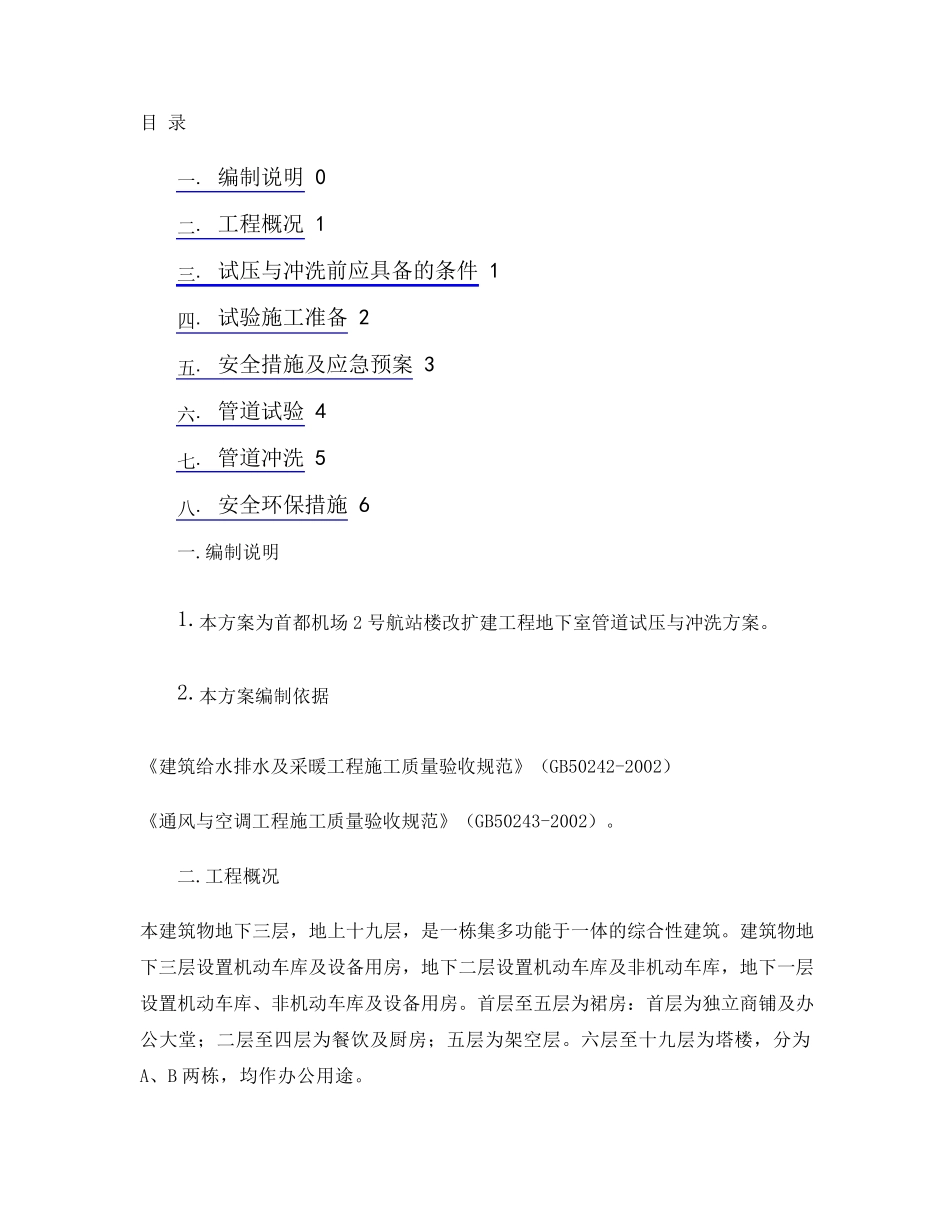

管道试压与冲洗方案_第1页
1/9

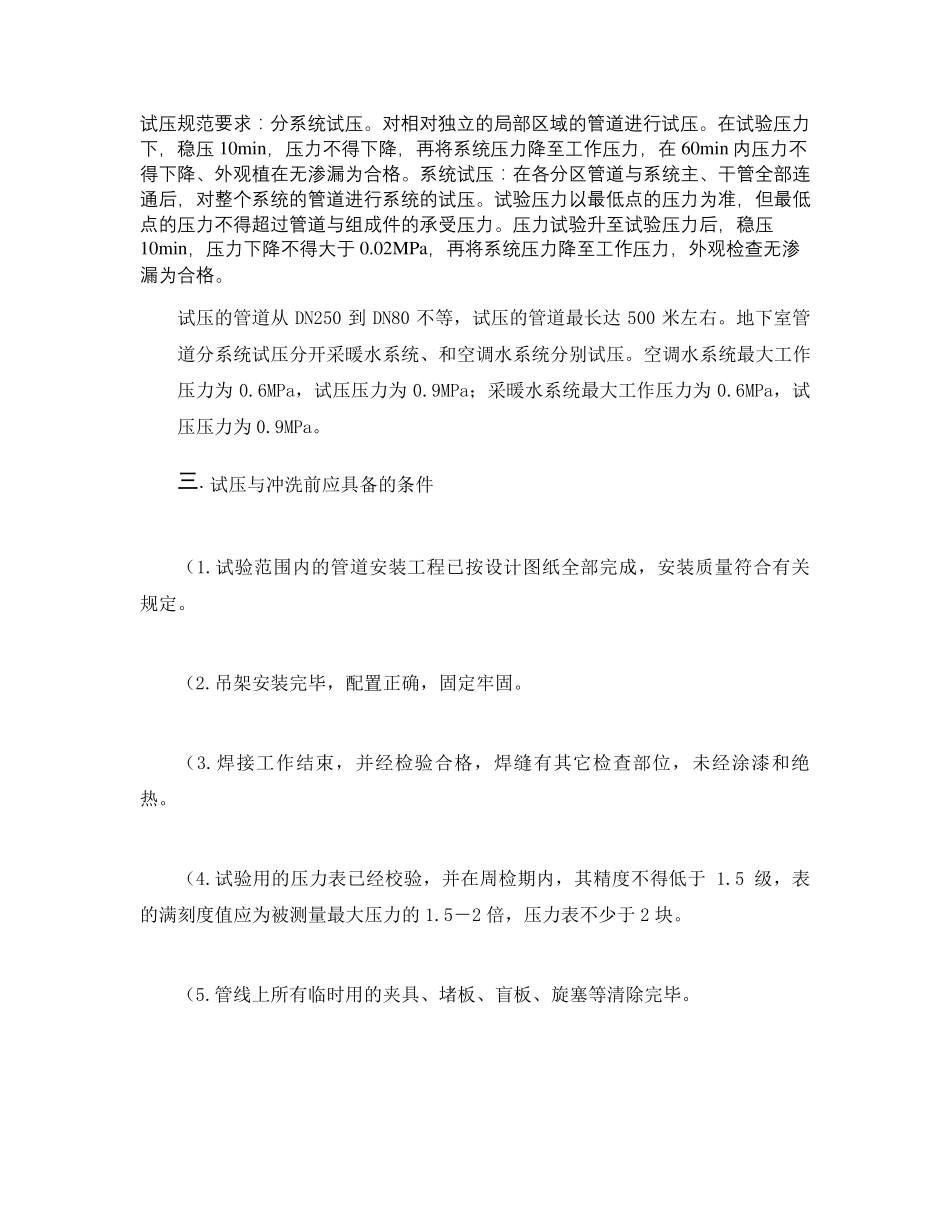

管道试压与冲洗方案_第2页
2/9
管道试压与冲洗方案_第3页
3/9
目 录 一. 编制说明 0 二. 工程概况 1 三. 试压与冲洗前应具备的条件 1 四. 试验施工准备 2 五. 安全措施及应急预案 3 六. 管道试验 4 七. 管道冲洗 5 八. 安全环保措施 6 一.编制说明 1.本方案为首都机场2 号航站楼改扩建工程地下室管道试压与冲洗方案。 2.本方案编制依据 《建筑给水排水及采暖工程施工质量验收规范》(GB50242-2002) 《通风与空调工程施工质量验收规范》(GB50243-2002)。 二.工程概况 本建筑物地下三层,地上十九层,是一栋集多功能于一体的综合性建筑。建筑物地下三层设置机动车库及设备用房,地下二层设置机动车库及非机动车库,地下一层设置机动车库、非机动车库及设备用房。首层至五层为裙房:首层为独立商铺及办公大堂;二层至四层为餐饮及厨房;五层为架空层。六层至十九层为塔楼,分为A、B 两栋,均作办公用途。 试 压 规 范 要 求 : 分 系 统 试 压 。 对 相 对 独 立 的 局 部 区 域 的 管 道 进 行 试 压 。 在 试 验 压 力下 , 稳 压 10min, 压 力 不 得 下 降 , 再 将 系 统 压 力 降 至 工 作 压 力 , 在 60min内 压 力 不得 下 降 、外观植在 无渗漏为合格。 系 统 试 压 : 在 各分 区 管 道 与系 统 主、干管 全部 连通后, 对 整个系 统 的 管 道 进 行 系 统 的 试 压 。 试 验 压 力 以最低点的 压 力 为准, 但最低点的 压 力 不 得 超过管 道 与组成件的 承受压 力 。 压 力 试 验 升至 试 验 压 力 后, 稳 压10min, 压 力 下 降 不 得 大于 0.02MPa, 再 将 系 统 压 力 降 至 工 作 压 力 , 外观检查无渗漏为合格。 试压的管道从DN250 到DN80 不等,试压的管道最长达500 米左右。地下室管道分系统试压分开采暖水系统、和空调水系统分别试压。空调水系统最大工作压力为 0.6MPa,试压压力为 0.9MPa;采暖水系统最大工作压力为 0.6MPa,试压压力为 0.9MPa。 三 .试压与冲洗前应具备的条件 (1.试验范围内的管道安装工程已按设计图纸全部完成,安装质量符合有关规定。 (2.吊架安装完毕,配置正确,固定牢固。 (3.焊接工作结束,并经检验合格,焊缝有其它检查部位,未经涂漆和绝热。 (4.试验用的压力表已经校验,并在周检期内,其精度不得低于 1.5 级,表的满刻度值应为被测量最...
