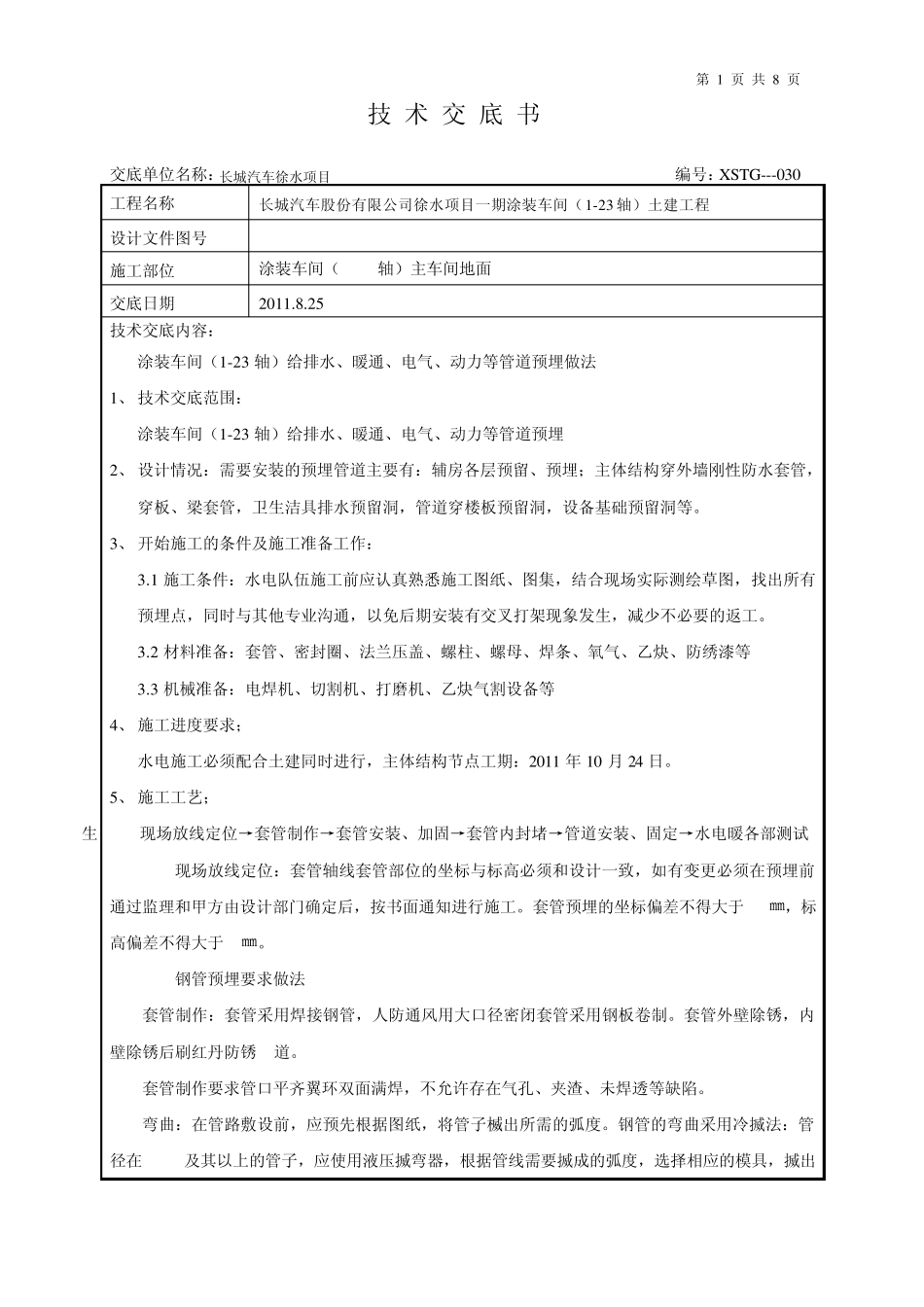

第 1 页 共 8 页 技 术 交 底 书 交底单位名称：长城汽车徐水项目 编号：XSTG---030 工程名称 长城汽车股份有限公司徐水项目一期涂装车间（1-23 轴）土建工程 设计文件图号 1149.8A5GT2A-** 施工部位 涂装车间（1-23轴）主车间地面 交底日期 2011.8.25 技术交底内容： 涂装车间（1-23 轴）给排水、暖通、电气、动力等管道预埋做法 1、 技术交底范围： 涂装车间（1-23 轴）给排水、暖通、电气、动力等管道预埋 2、 设计情况：需要安装的预埋管道主要有：辅房各层预留、预埋；主体结构穿外墙刚性防水套管，穿板、梁套管，卫生洁具排水预留洞，管道穿楼板预留洞，设备基础预留洞等。 3、 开始施工的条件及施工准备工作： 3.1 施工条件：水电队伍施工前应认真熟悉施工图纸、图集，结合现场实际测绘草图，找出所有预埋点，同时与其他专业沟通，以免后期安装有交叉打架现象发生，减少不必要的返工。 3.2 材料准备：套管、密封圈、法兰压盖、螺柱、螺母、焊条、氧气、乙炔、防绣漆等 3.3 机械准备：电焊机、切割机、打磨机、乙炔气割设备等 4、 施工进度要求； 水电施工必须配合土建同时进行，主体结构节点工期：2011 年10 月24 日。 5、 施工工艺； 生 现场放线定位→套管制作→套管安装、加固→套管内封堵→管道安装、固定→水电暖各部测试 5.1 现场放线定位：套管轴线套管部位的坐标与标高必须和设计一致，如有变更必须在预埋前通过监理和甲方由设计部门确定后，按书面通知进行施工。套管预埋的坐标偏差不得大于 10㎜，标高偏差不得大于 3㎜。 5.2 钢管预埋要求做法 套管制作：套管采用焊接钢管，人防通风用大口径密闭套管采用钢板卷制。套管外壁除锈，内壁除锈后刷红丹防锈 2道。 套管制作要求管口平齐翼环双面满焊，不允许存在气孔、夹渣、未焊透等缺陷。 弯曲：在管路敷设前，应预先根据图纸，将管子楲出所需的弧度。钢管的弯曲采用冷揻法：管径在 DN25及其以上的管子，应使用液压揻弯器，根据管线需要揻成的弧度，选择相应的模具，揻出第 2 页 共 8 页 需要的弯度，使管外径与弯管模具紧贴，以免出现凹皱现象。管径＜DN25的管子，可用手扳揻管器揻弯，在揻管过程中用力不能太猛，各点用力尽量均匀一致，且移动揻管器的距离不能太大，这样才能使揻出的管弯流畅，不出现凹皱度超出规范要求的情况。 焊接：选用一段套管在需要连接的两根管线外，并把套管周边与连接管焊接起来，套...
