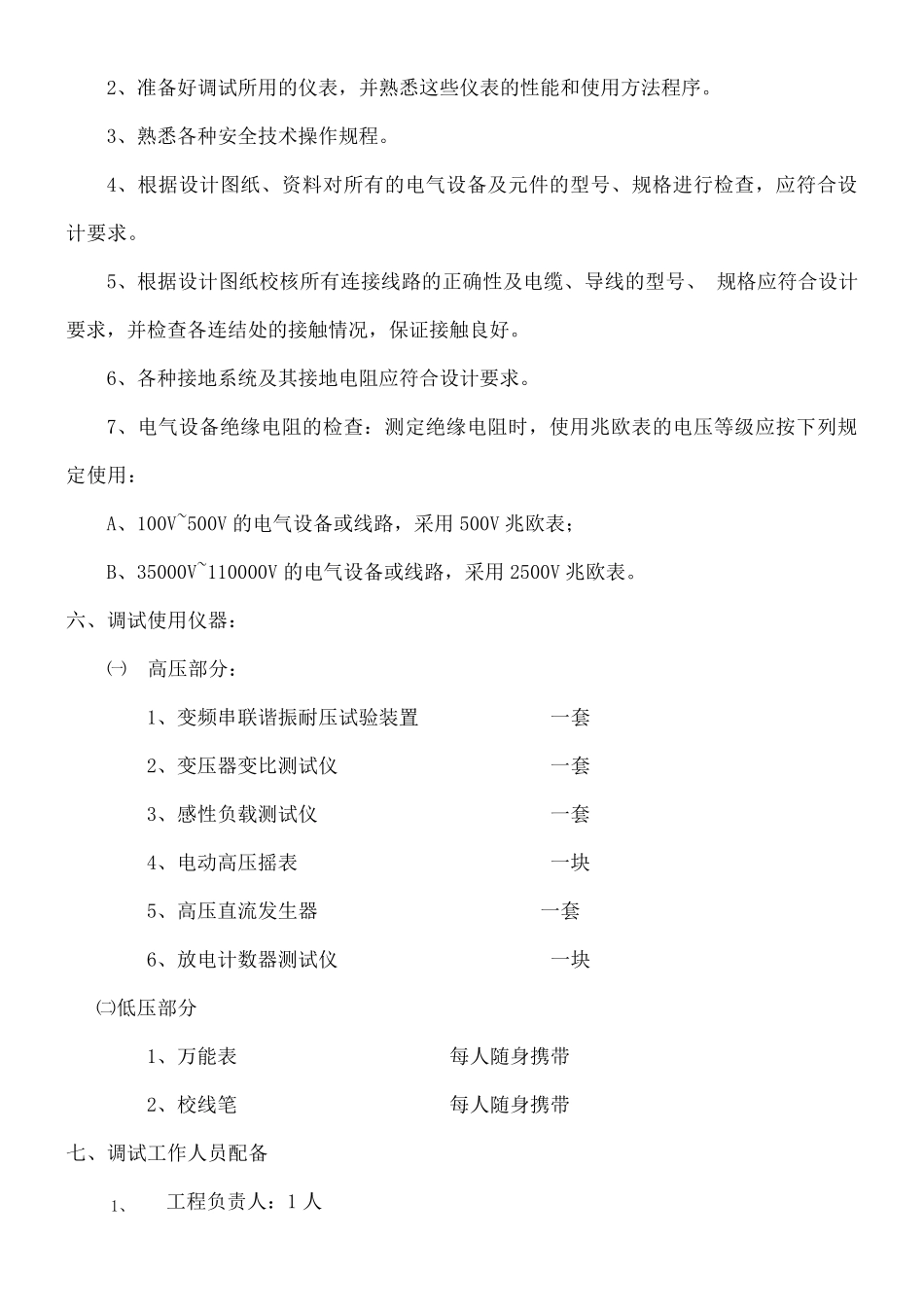

箱变调试方案 文 稿 归 稿 存 档 编 号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-附件： 箱变调试方案 一、工程概况 江苏国信东台弶港农场风电场箱变试验工程主要包括 45 台 35KV 油浸变压器试验，避雷器试验及低压断路器检查。 二、总则 1、 本施工方案的管理隶属于二十二冶机电公司自动化分公司。 2、 本施工方案所有调试工作根据设计图纸,国标 GB 50150-2006《电气装置安装工程电气设备交接试验标准》，参照各设备生产厂技术数据及说明作为补充。 3、 本施工方案只能作为工程施工使用，任何人不能随意传播和使用。 4、 本施工方案根据如下： （1）设计图纸 （2）设备厂家说明书、及设备出厂检验报告。 三、调试范围： 1、 避雷器，变压器以及附属设备。 2、 低压设备电气。 四、质量目标： 1、根据上级项目部计划要求，箱变的调试工作要达到送/变电条件，同时进行现场设备的调试工作并达到试运行条件。 2、箱变及避雷器的试验要严格按着试验标准进行，控制试验质量，同时要认真检查低压侧电缆绝缘及控制回来 是 否 正 确 。 五 、调试工作前 期 安排 ： 1、熟 悉 设计图纸，对 各系 统 的原 理性 能、参数和要求达到的技术指 标进行全 面 了解 。 2、准备好调试所用的仪表，并熟悉这些仪表的性能和使用方法程序。 3、熟悉各种安全技术操作规程。 4、根据设计图纸、资料对所有的电气设备及元件的型号、规格进行检查，应符合设计要求。 5、根据设计图纸校核所有连接线路的正确性及电缆、导线的型号、•规格应符合设计要求，并检查各连结 处 的接触 情 况 ，保 证 接触 良 好。 6、各种接地 系 统 及其 接地 电阻 应符合设计要求。 7、电气设备绝 缘 电阻 的检查： 测 定 绝 缘 电阻 时 ，使用兆 欧 表的电压 等 级 应按 下 列 规定 使用： A、100V~500V 的电气设备或 线路，采 用500V 兆 欧 表； B、35000V~110000V 的电气设备或 线路，采 用2500V 兆 欧 表。 六 、调试使用仪器 ： ㈠ 高 压 部 分 ： 1、变 频 串 联 谐 振 耐 压 试验 装 置 一 套 2、变 压 器 变 比 测 试仪 一 套 3、感 性负 载 测 试仪 一 套 4、电动 高 压 摇 表 一 块 5、高 压 直流发生器 一 套 6、放电计数器 测 试仪 一 块 ㈡低压 部 分 1、万能表 每人随身携带 2、校线笔 每人随身...
