箱型柱加工制作工艺VIP免费

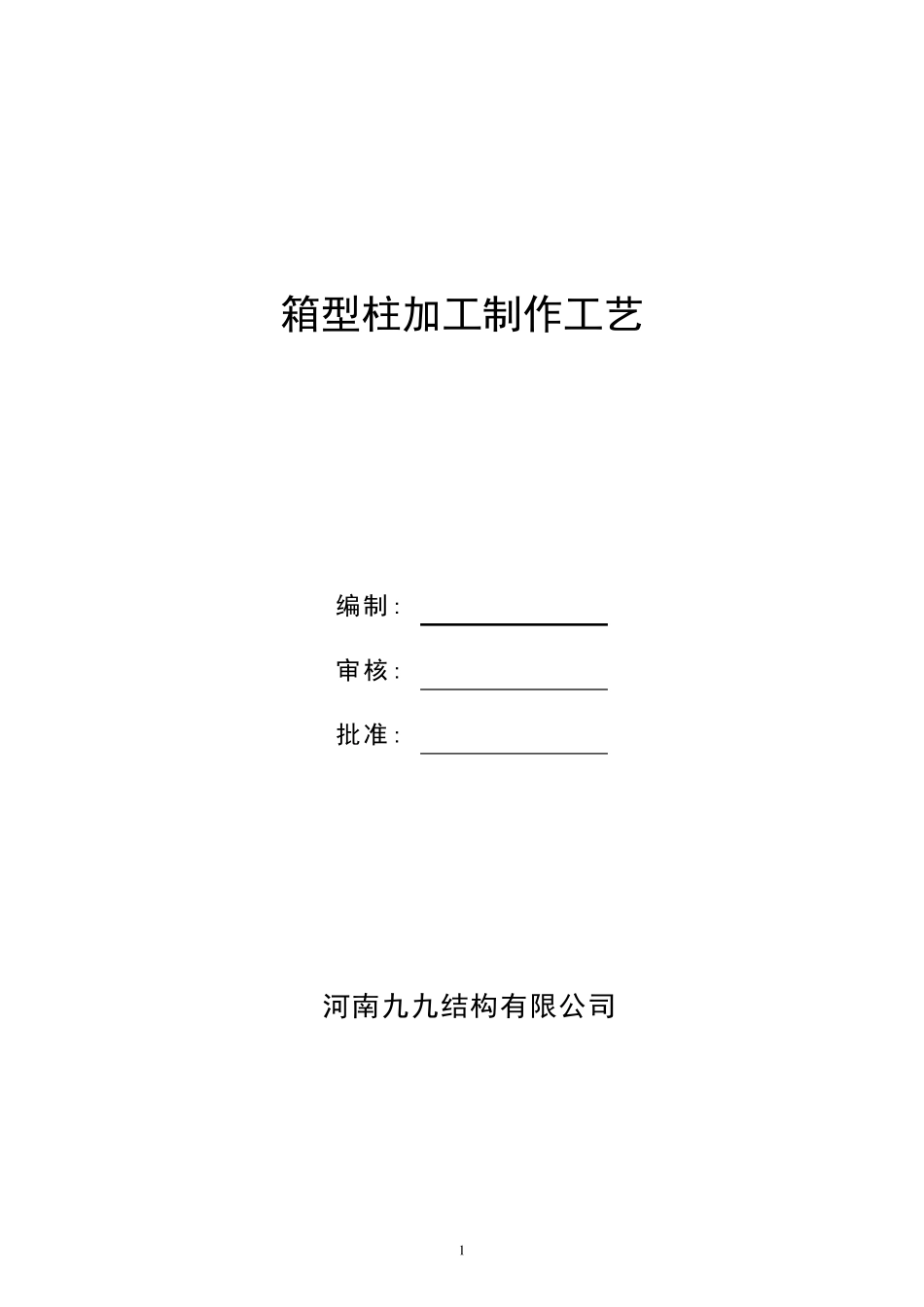

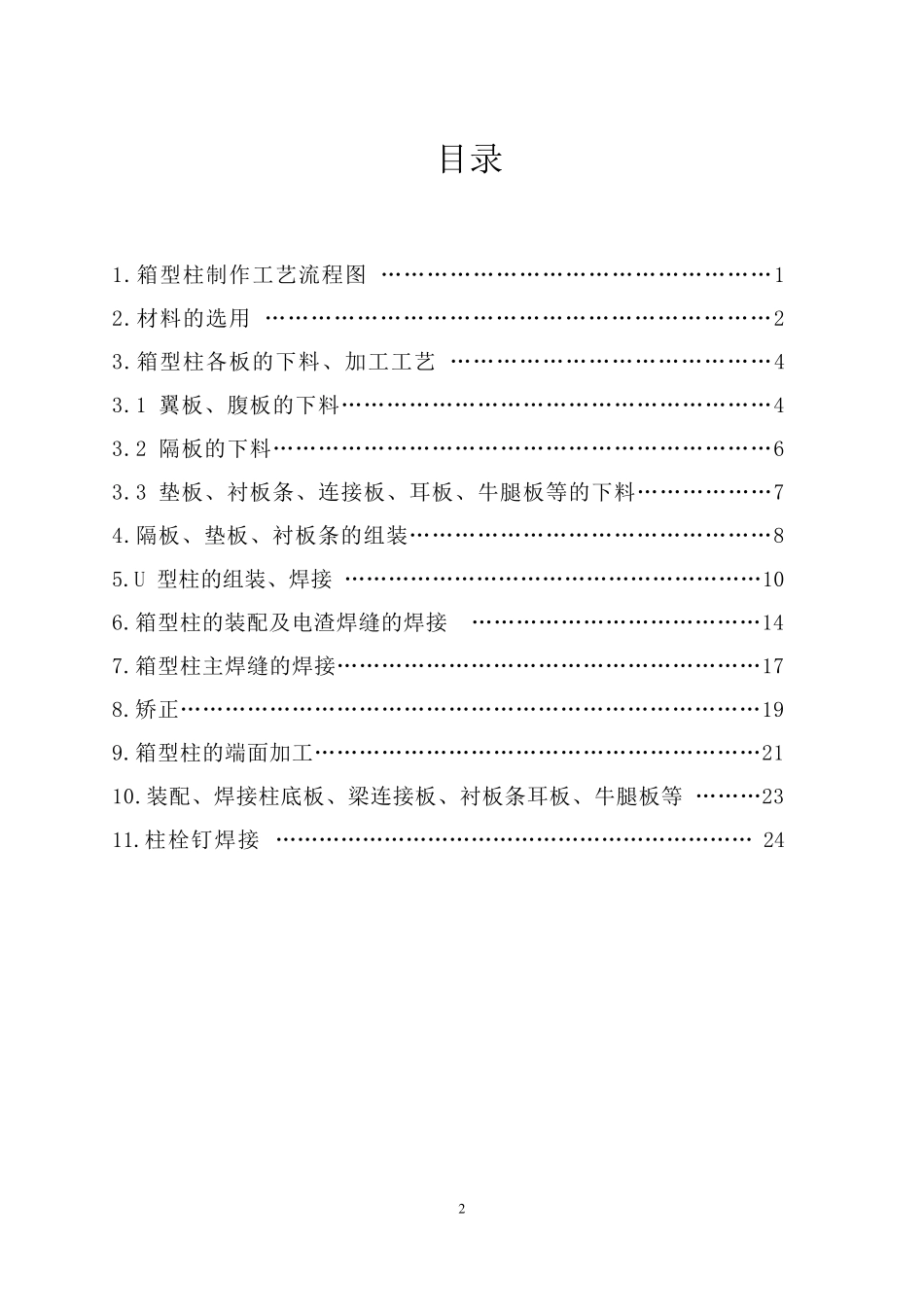

1 箱型柱加工制作工艺 编制: 审核: 批准: 河南九九结构有限公司 2 目录 1.箱型柱制作工艺流程图 ……………………………………………1 2.材料的选用 …………………………………………………………2 3.箱型柱各板的下料、加工工艺 ……………………………………4 3.1 翼板、腹板的下料…………………………………………………4 3.2 隔板的下料…………………………………………………………6 3.3 垫板、衬板条、连接板、耳板、牛腿板等的下料………………7 4.隔板、垫板、衬板条的组装…………………………………………8 5.U 型柱的组装、焊接 …………………………………………………10 6.箱型柱的装配及电渣焊缝的焊接 …………………………………14 7.箱型柱主焊缝的焊接…………………………………………………17 8.矫正……………………………………………………………………19 9.箱型柱的端面加工……………………………………………………21 10.装配、焊接柱底板、梁连接板、衬板条耳板、牛腿板等 ………23 11.柱栓钉焊接 ………………………………………………………… 24 1 一、 箱型柱制作工艺流程及重点检查图 包装、发货成品验收编号、填写成品合格证涂装检查抛丸、除锈检查矫正矫正外观和检查四纵缝及隔板电渣焊缝双弧双丝焊,焊接四纵缝气割焊帽、气刨坡口对称电渣焊接所有隔板电渣焊缝盖上翼板，组成箱形柱，气保焊打底外观和检查隔板气保焊缝气保焊焊接隔板、垫板、衬板条与翼腹板的连接缝及四角衬板条焊缝装配牛腿、连接板、耳板、衬板等、 焊接切线齐头、铣二端面及坡口检查检查组立翼腹板，装配成形，电渣焊孔中心纵向位置线引至两腹板上，切割电渣焊孔装配焊接检查检查平整、划线、钻孔半自动气割或铣削坡口钻连接孔平整、刨边半自动气割破口、气割中孔矫平、直下料（剪切、气割）数控直条气割、半自动气割下料数控直条气割下料数控直条气割下料其它零件（衬板条、垫板、连接板、耳板）隔板翼缘板腹板原材料验收入库（钢板定尺）施工图、审图、编制清单2 二 、 材 料 的 选 用 1、 钢 材 1.1 制 造 所 用 主 材 ， 应 严 格 按 设 计 文 件 要 求 ， 并 有 合 格 的 质 量 证 明 书 。 各 元 素化 学 成 分 均 应 符 合 国 家 标 准 ， 特 别 是S、 P 含 量 ， 越 低 越 好 。 1.2 采 购 时 ， 应 选 用 ...
