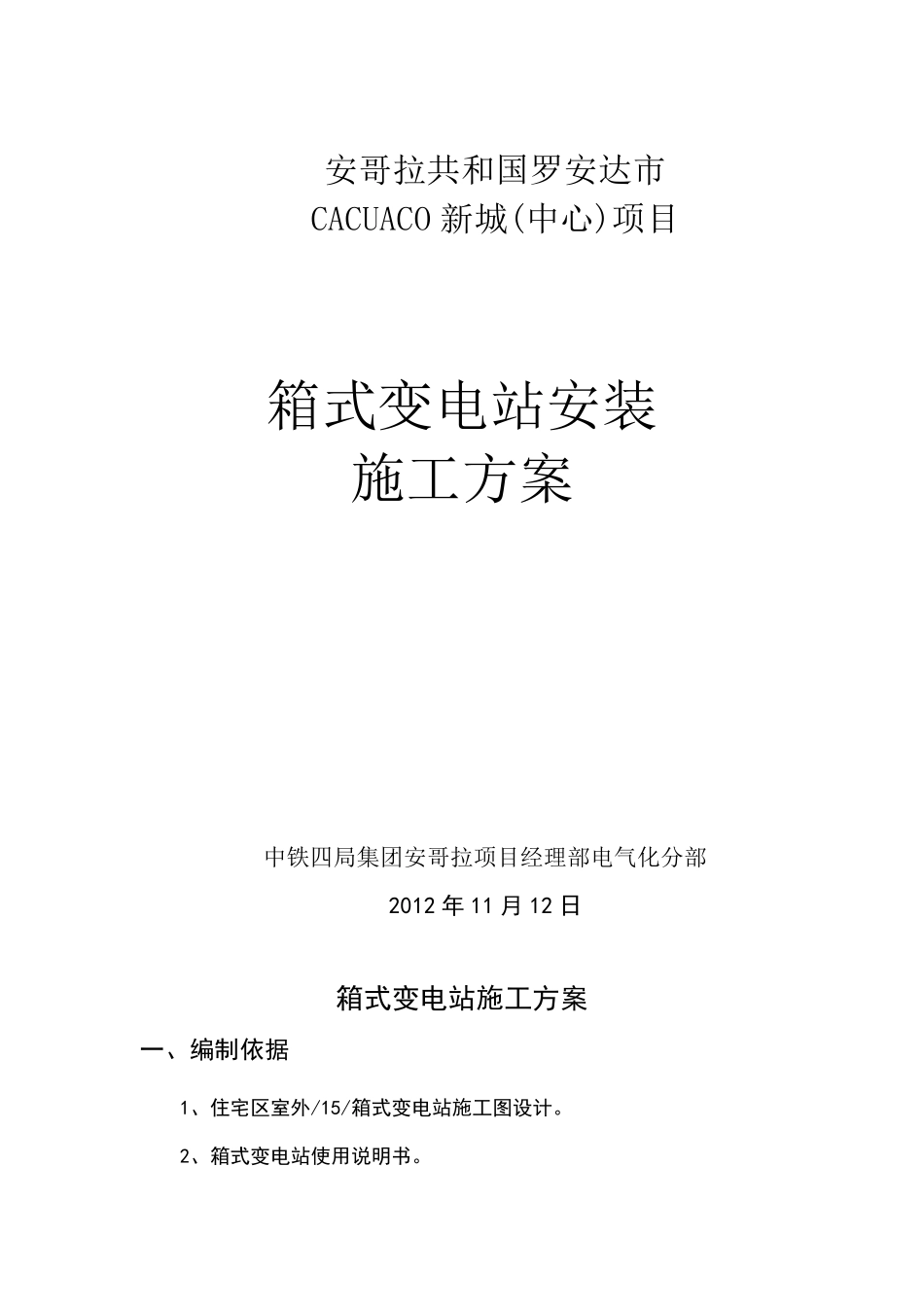

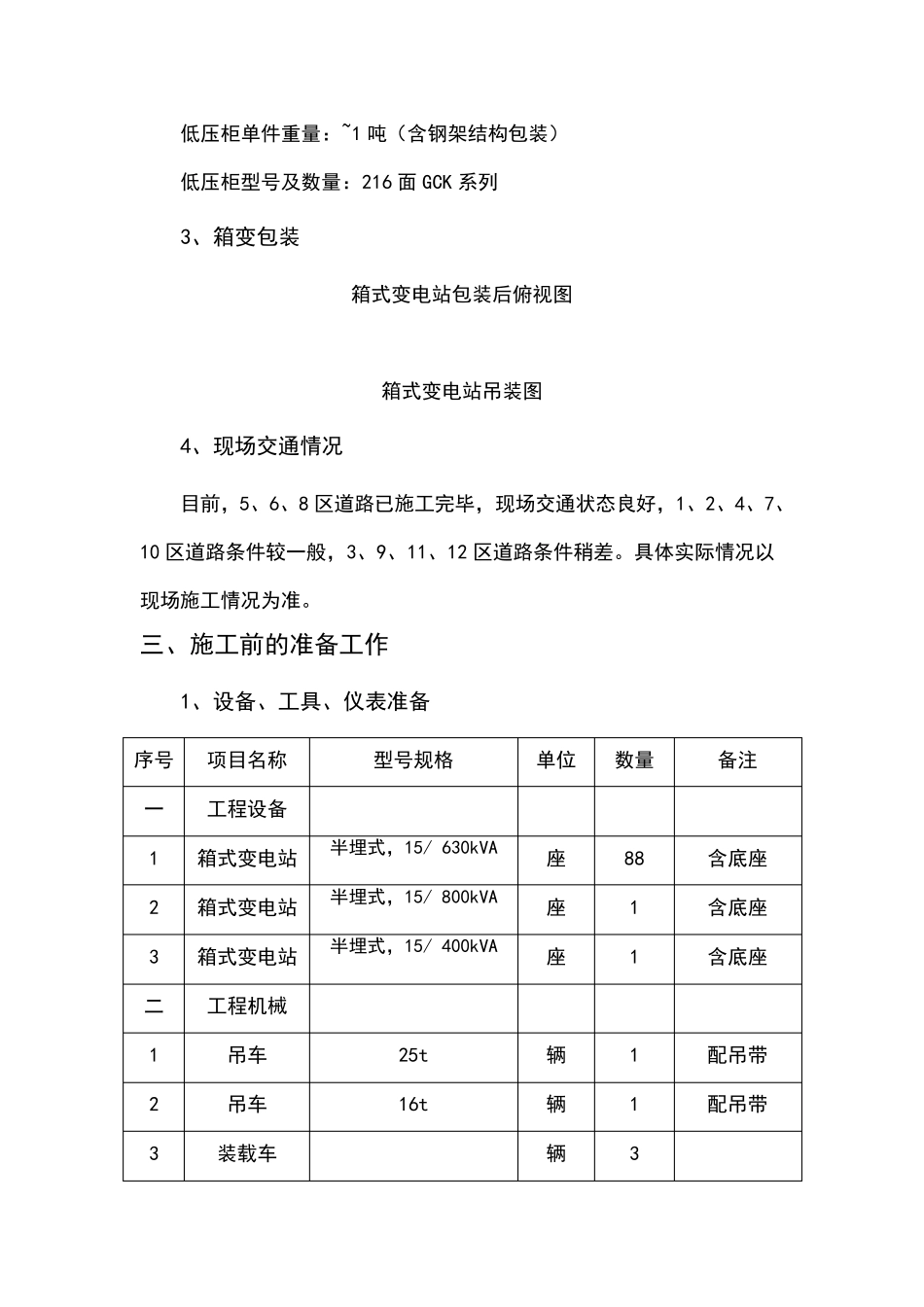

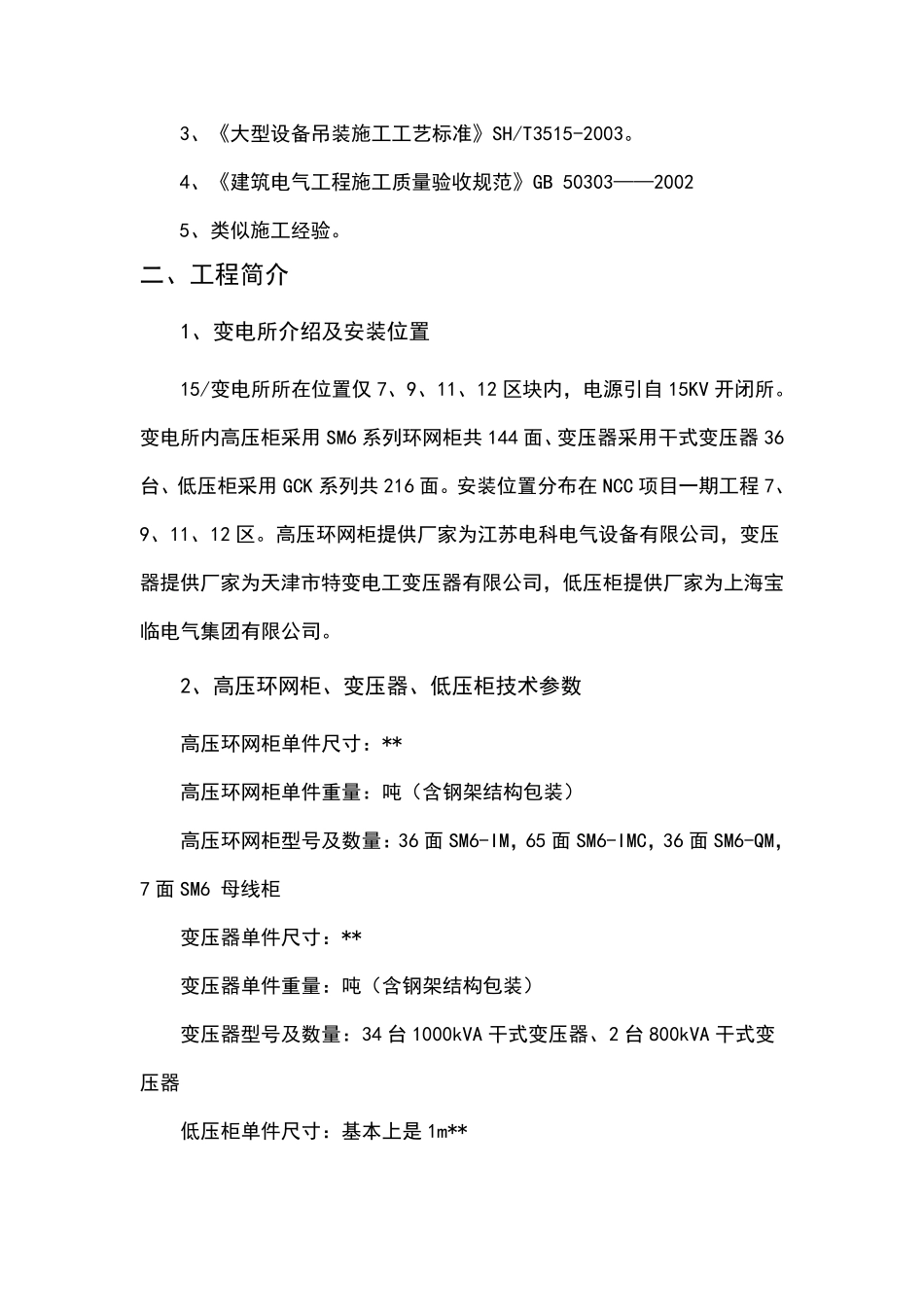

安哥拉共和国罗安达市 CACUACO 新城(中心)项目 箱式变电站安装 施工方案 中铁四局集团安哥拉项目经理部电气化分部 2012 年11 月12 日 箱式变电站施工方案 一、编制依据 1、住宅区室外/15/箱式变电站施工图设计。 2、箱式变电站使用说明书。 3、《大型设备吊装施工工艺标准》SH/T3515-2003。 4、《建筑电气工程施工质量验收规范》GB 50303——2002 5、类似施工经验。 二、工程简介 1、变电所介绍及安装位置 15/变电所所在位置仅 7、9、11、12 区块内，电源引自 15KV 开闭所。变电所内高压柜采用 SM6 系列环网柜共 144 面、变压器采用干式变压器 36台、低压柜采用 GCK 系列共 216 面。安装位置分布在 NCC 项目一期工程7、9、11、12 区。高压环网柜提供厂家为江苏电科电气设备有限公司，变压器提供厂家为天津市特变电工变压器有限公司，低压柜提供厂家为上海宝临电气集团有限公司。 2、高压环网柜、变压器、低压柜技术参数 高压环网柜单件尺寸：** 高压环网柜单件重量：吨（含钢架结构包装） 高压环网柜型号及数量：36 面 SM6-IM，65 面 SM6-IMC，36 面 SM6-QM，7 面 SM6 母线柜 变压器单件尺寸：** 变压器单件重量：吨（含钢架结构包装） 变压器型号及数量：34 台 1000kVA 干式变压器、2 台 800kVA 干式变压器 低压柜单件尺寸：基本上是 1m** 低压柜单件重量：~1 吨（含钢架结构包装） 低压柜型号及数量：216 面GCK 系列 3、箱变包装 箱式变电站包装后俯视图 箱式变电站吊装图 4、现场交通情况 目前，5、6、8 区道路已施工完毕，现场交通状态良好，1、2、4、7、10 区道路条件较一般，3、9、11、12 区道路条件稍差。具体实际情况以现场施工情况为准。 三、施工前的准备工作 1、设备、工具、仪表准备 序号 项目名称 型号规格 单位 数量 备注 一 工程设备 1 箱式变电站 半埋式，15/ 630kVA 座 88 含底座 2 箱式变电站 半埋式，15/ 800kVA 座 1 含底座 3 箱式变电站 半埋式，15/ 400kVA 座 1 含底座 二 工程机械 1 吊车 25t 辆 1 配吊带 2 吊车 16t 辆 1 配吊带 3 装载车 辆 3 三 工具 1 液压压接钳 模具尺寸mm2:10、16、25、35、50、70、95、120、150、185、240、300 套 3 2 组合工具 31 件套 套 3 3 液化气喷火枪 YD35-1 套 3 4 钢锯 把 3 5 大锤 把 3 四 仪表 1 兆欧表 1000V 台 3 2...
