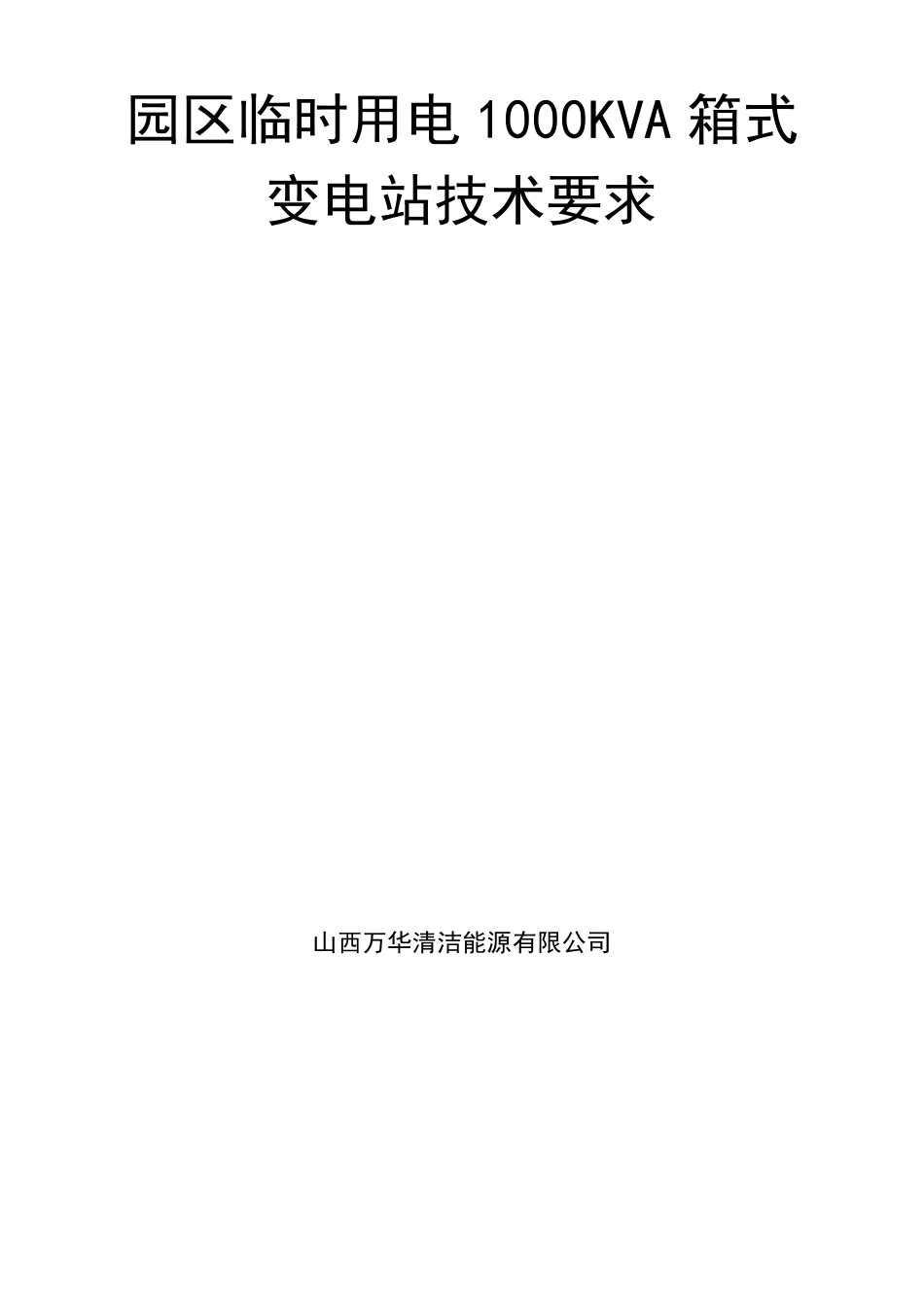

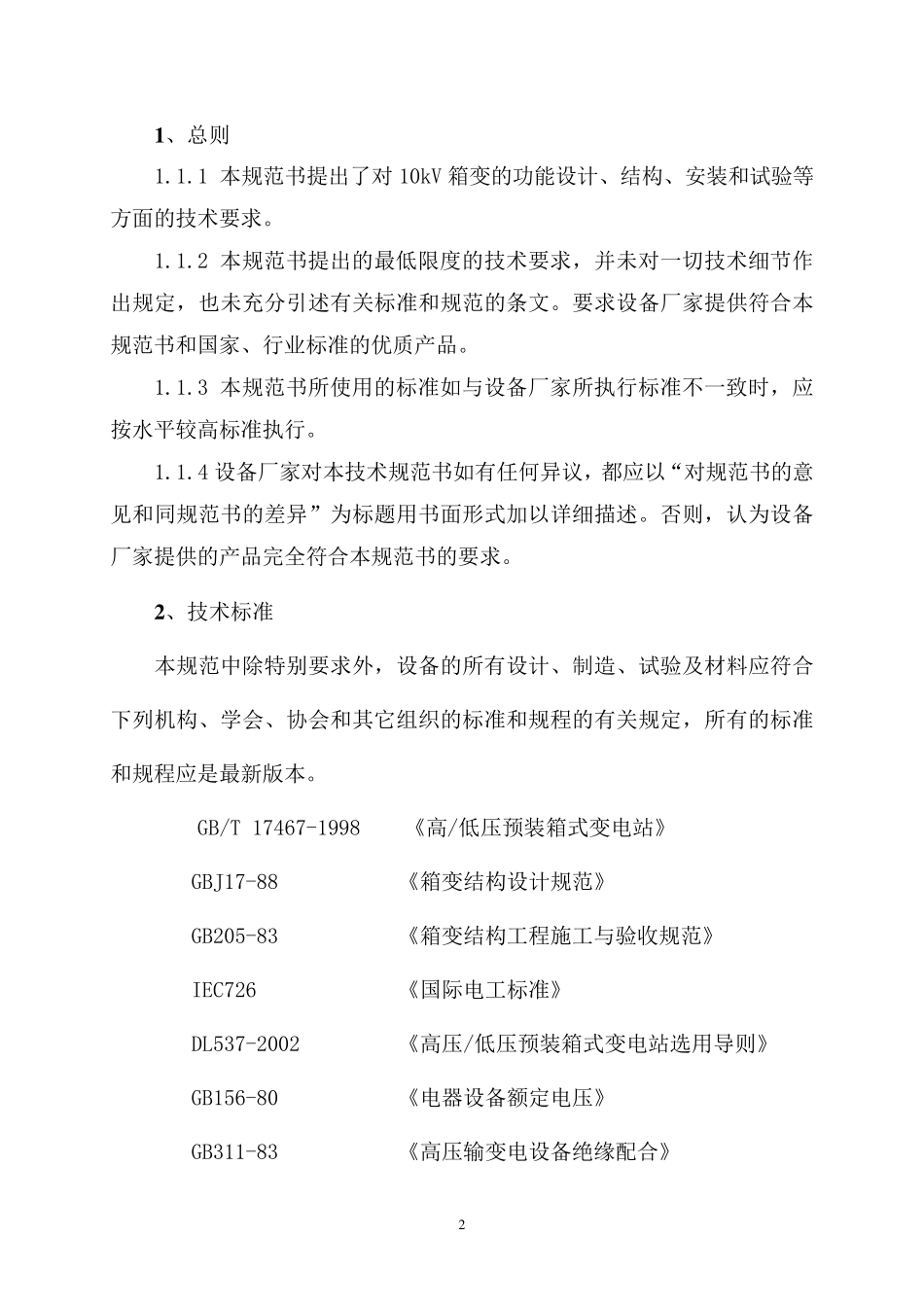

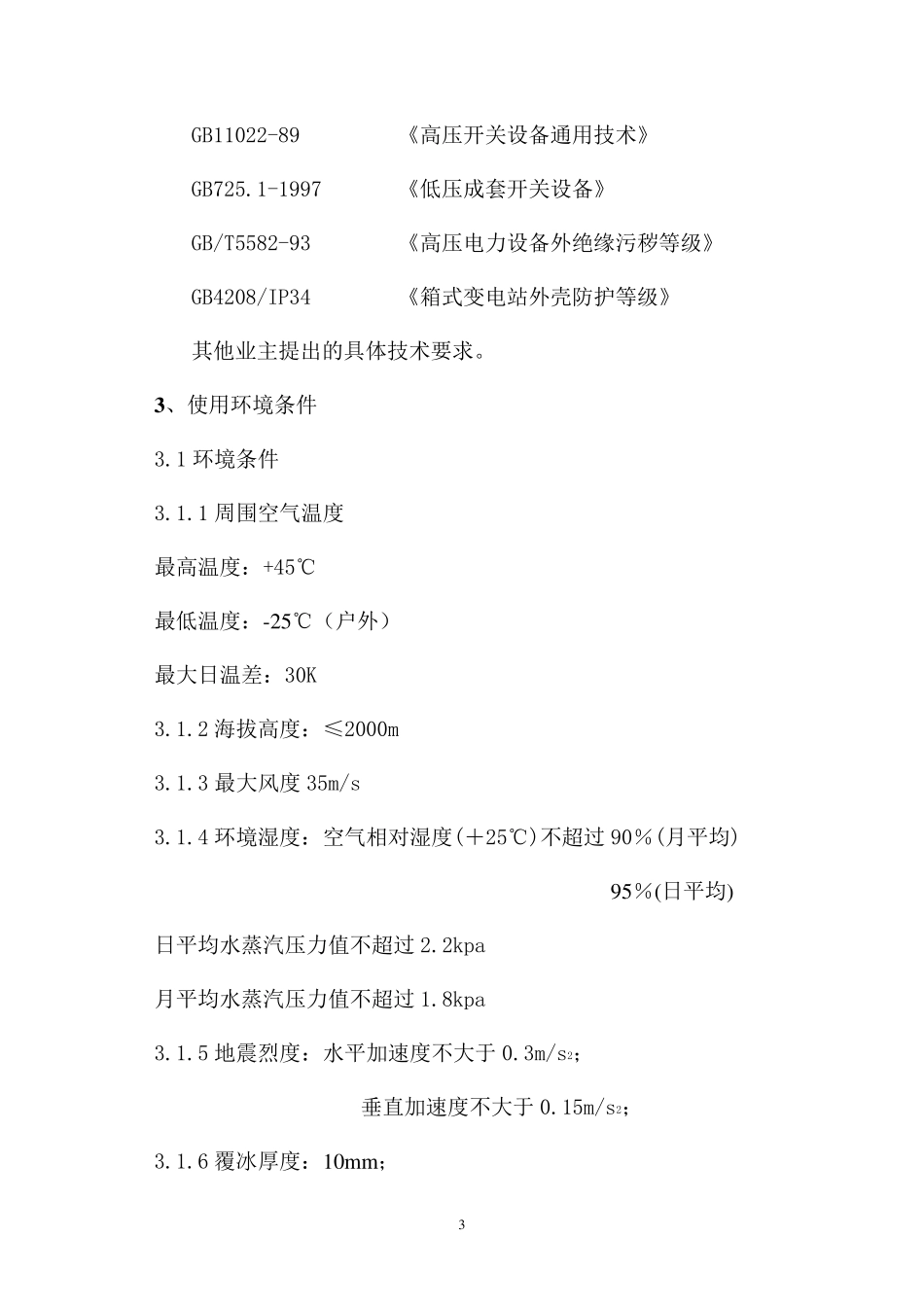

园区临时用电1000KVA 箱式变电站技术要求 山西万华清洁能源有限公司 2 1 、总则 1.1.1 本规范书提出了对10kV 箱变的功能设计、结构、安装和试验等方面的技术要求。 1.1.2 本规范书提出的最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文。要求设备厂家提供符合本规范书和国家、行业标准的优质产品。 1.1.3 本规范书所使用的标准如与设备厂家所执行标准不一致时，应按水平较高标准执行。 1.1.4 设备厂家对本技术规范书如有任何异议，都应以“对规范书的意见和同规范书的差异”为标题用书面形式加以详细描述。否则，认为设备厂家提供的产品完全符合本规范书的要求。 2 、技术标准 本规范中除特别要求外，设备的所有设计、制造、试验及材料应符合下列机构、学会、协会和其它组织的标准和规程的有关规定，所有的标准和规程应是最新版本。 GB/T 17467-1998 《高/低压预装箱式变电站》 GBJ17-88 《箱变结构设计规范》 GB205-83 《箱变结构工程施工与验收规范》 IEC726 《国际电工标准》 DL537-2002 《高压/低压预装箱式变电站选用导则》 GB156-80 《电器设备额定电压》 GB311-83 《高压输变电设备绝缘配合》 3 GB11022-89 《高压开关设备通用技术》 GB725.1-1997 《低压成套开关设备》 GB/T5582-93 《高压电力设备外绝缘污秽等级》 GB4208/IP34 《箱式变电站外壳防护等级》 其他业主提出的具体技术要求。 3 、使用环境条件 3.1 环境条件 3.1.1 周围空气温度 最高温度：+45℃ 最低温度：-25℃（户外） 最大日温差：30K 3.1.2 海拔高度：≤2000m 3.1.3 最大风度35m/s 3.1.4 环境湿度：空气相对湿度(＋25℃)不超过 90％(月平均) 95％(日平均) 日平均水蒸汽压力值不超过 2.2kpa 月平均水蒸汽压力值不超过 1.8kpa 3.1.5 地震烈度：水平加速度不大于 0.3m/s2； 垂直加速度不大于 0.15m/s2； 3.1.6 覆冰厚度：10m m ； 4 3.1.7 地面倾斜度不大于3 °； 3.1.8 污秽等级：Ⅳ级 3.1.9 安装场所：安装地点无火灾、爆炸危险，无严重污秽，无化学腐蚀及剧烈振动。 3.2 工程条件 a、系统额定电压：10kV b、最高运行电压：12kV c、系统额定频率：50HZ d、系统中性点接地方式：非有效接地系统 4、技术要求 4.1 总体要求 箱式变电站由高压柜、低压配电屏、配电变压器及外壳四部分组成，变压器选用树脂绝缘浇注干式变压器 S11-1000kVA，10...
