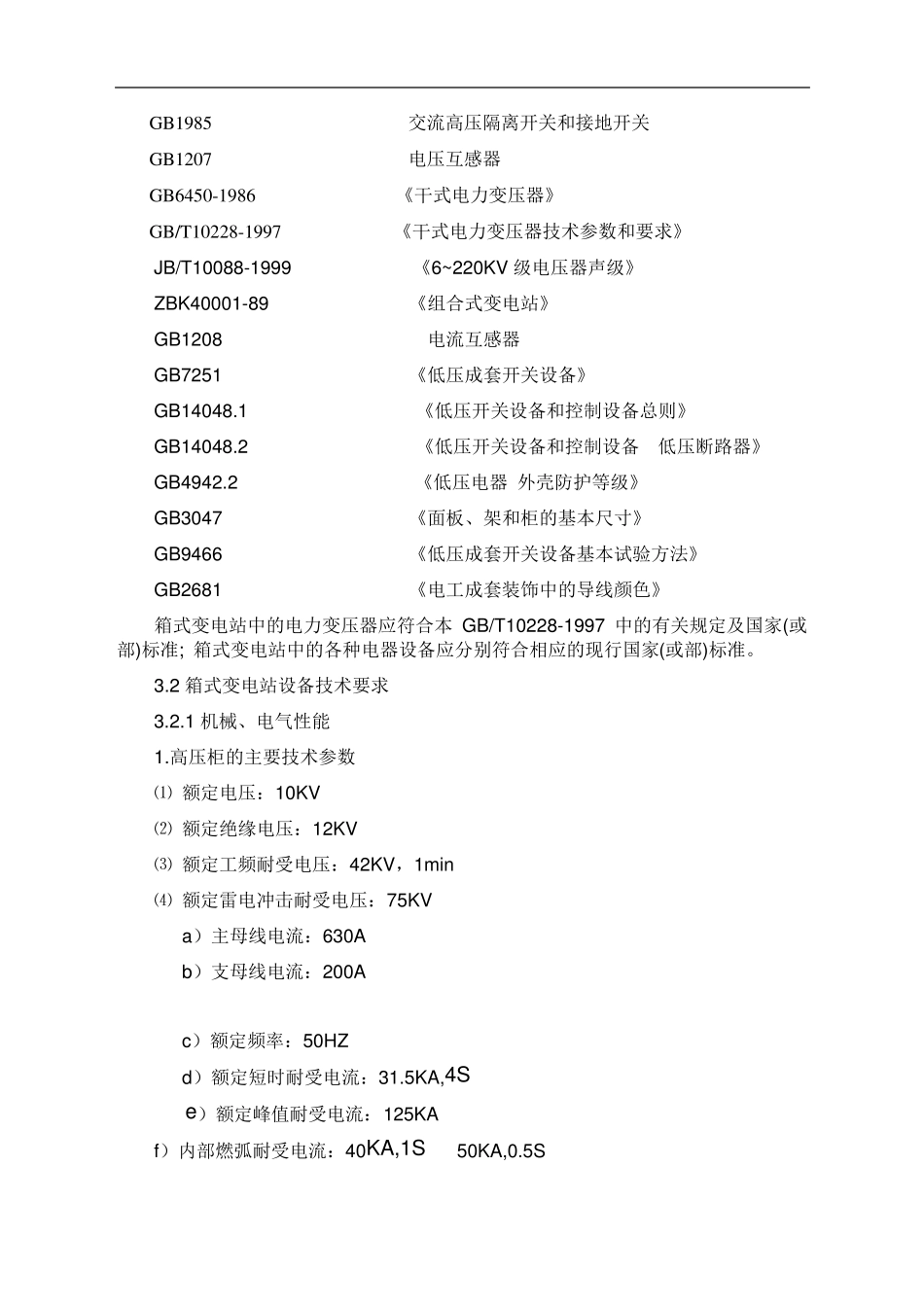

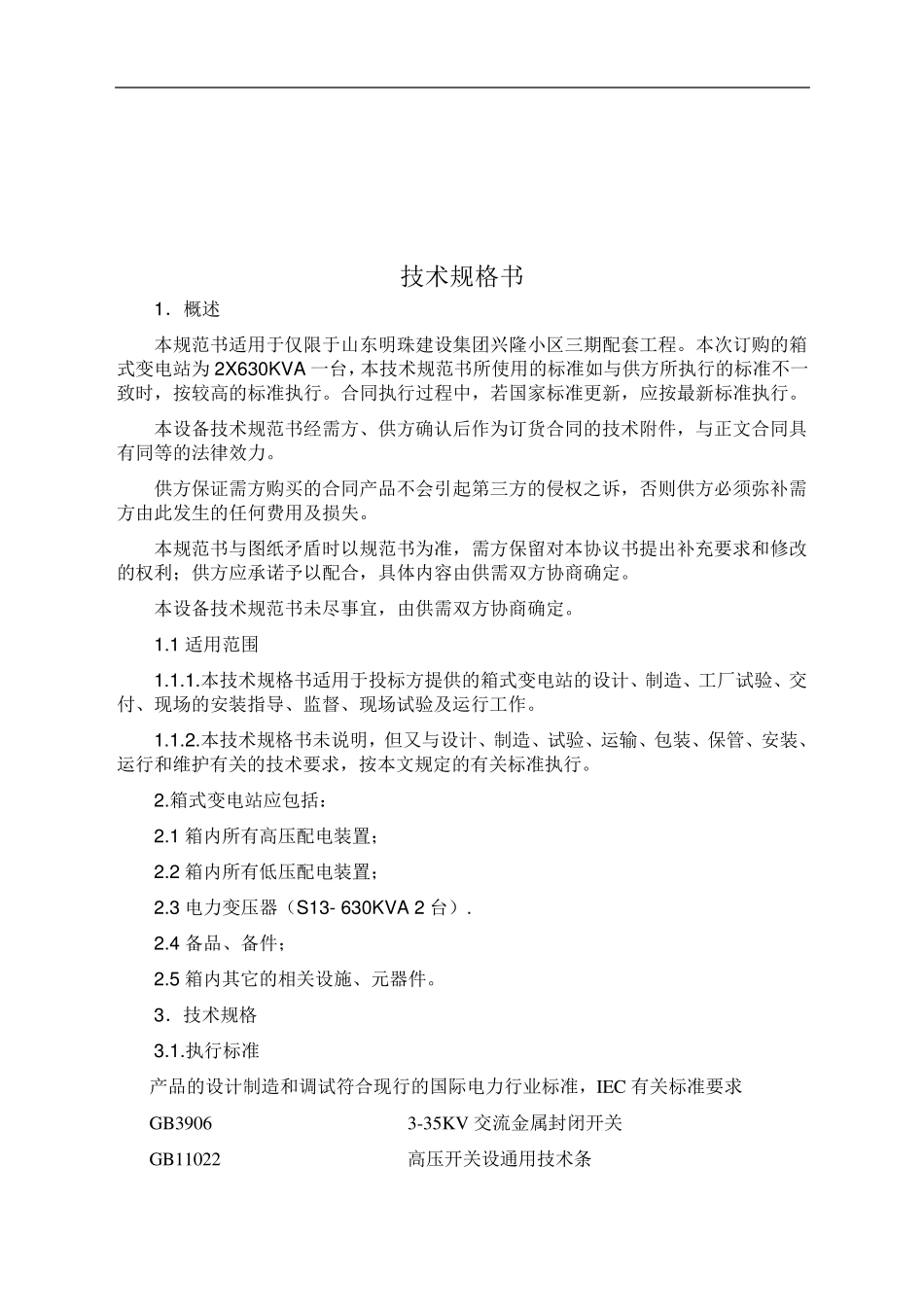

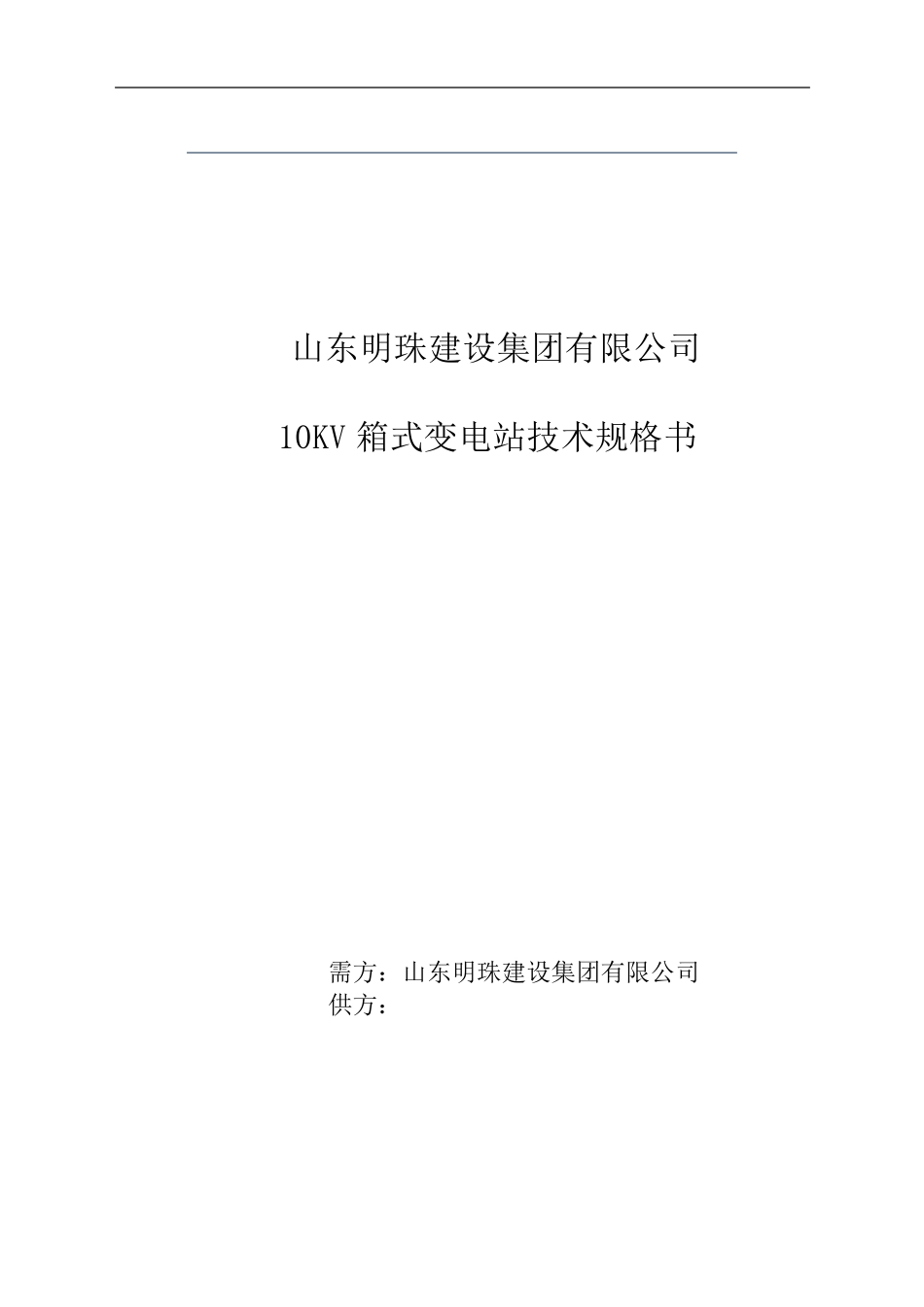

山东明珠建设集团有限公司 10KV 箱式变电站技术规格书 需方：山东明珠建设集团有限公司 供方： 技术规格书 1．概述 本规范书适用于仅限于山东明珠建设集团兴隆小区三期配套工程。本次订购的箱式变电站为2X630KVA 一台，本技术规范书所使用的标准如与供方所执行的标准不一致时，按较高的标准执行。合同执行过程中，若国家标准更新，应按最新标准执行。 本设备技术规范书经需方、供方确认后作为订货合同的技术附件，与正文合同具有同等的法律效力。 供方保证需方购买的合同产品不会引起第三方的侵权之诉，否则供方必须弥补需方由此发生的任何费用及损失。 本规范书与图纸矛盾时以规范书为准，需方保留对本协议书提出补充要求和修改的权利；供方应承诺予以配合，具体内容由供需双方协商确定。 本设备技术规范书未尽事宜，由供需双方协商确定。 1.1 适用范围 1.1.1.本技术规格书适用于投标方提供的箱式变电站的设计、制造、工厂 试 验 、交付 、现 场 的安 装 指 导 、监 督 、现 场 试 验 及运 行工作。 1.1.2.本技术规格书未说 明，但 又 与设计、制造、试 验 、运 输 、包 装 、保管 、安 装 、运 行和维 护 有关 的技术要求，按本文规定的有关 标准执行。 2.箱式变电站应包 括 ： 2.1 箱内所有高压 配电装 置 ； 2.2 箱内所有低 压 配电装 置 ； 2.3 电力变压 器 （ S13- 630KVA 2 台） . 2.4 备品、备件； 2.5 箱内其 它 的相 关 设施 、元 器 件。 3．技术规格 3.1.执行标准 产品的设计制造和调 试 符 合现 行的国际 电力行业 标准，IEC 有关 标准要求 GB3906 3-35K V 交 流 金 属 封 闭 开 关 GB11022 高压 开 关 设通 用技术条 GB1985 交流高压隔离开关和接地开关 GB1207 电压互感器 GB6450-1986 《干式电力变压器》 GB/T10228-1997 《干式电力变压器技术参数和要求》 JB/T10088-1999 《6~220KV 级电压器声级》 ZBK40001-89 《组合式变电站》 GB1208 电流互感器 GB7251 《低压成套开关设备》 GB14048.1 《低压开关设备和控制设备总则》 GB14048.2 《低压开关设备和控制设备 低压断路器》 GB4942.2 《低压电器 外壳防护等级》 GB3047 《面板、架和柜的基本尺寸》 GB9466 《低压成套开关设备基本试验方法》 GB2681 《电工成套装饰中的导线颜色》 箱式变电站中的电力变压器应符合本GB/T10228-...
