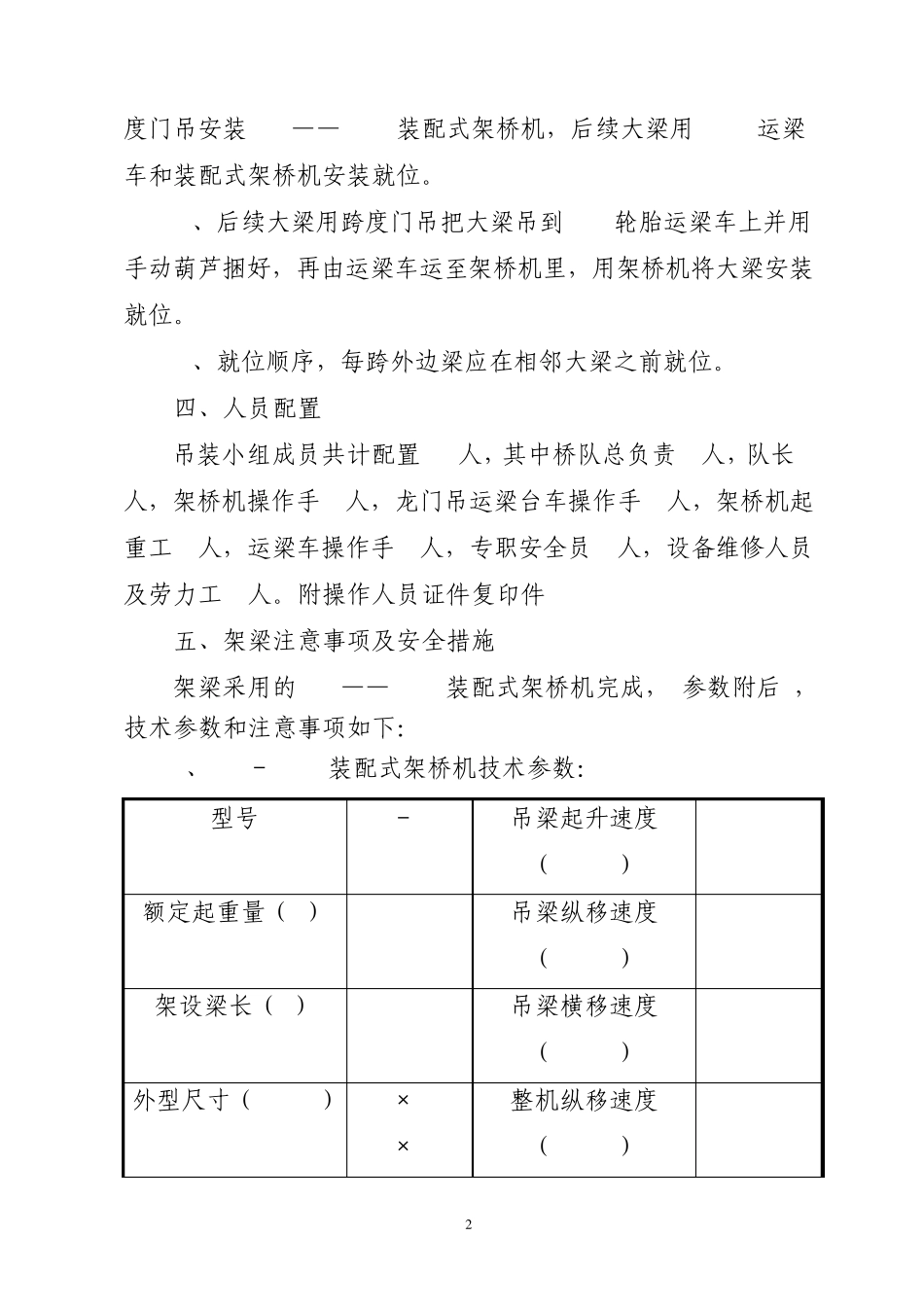

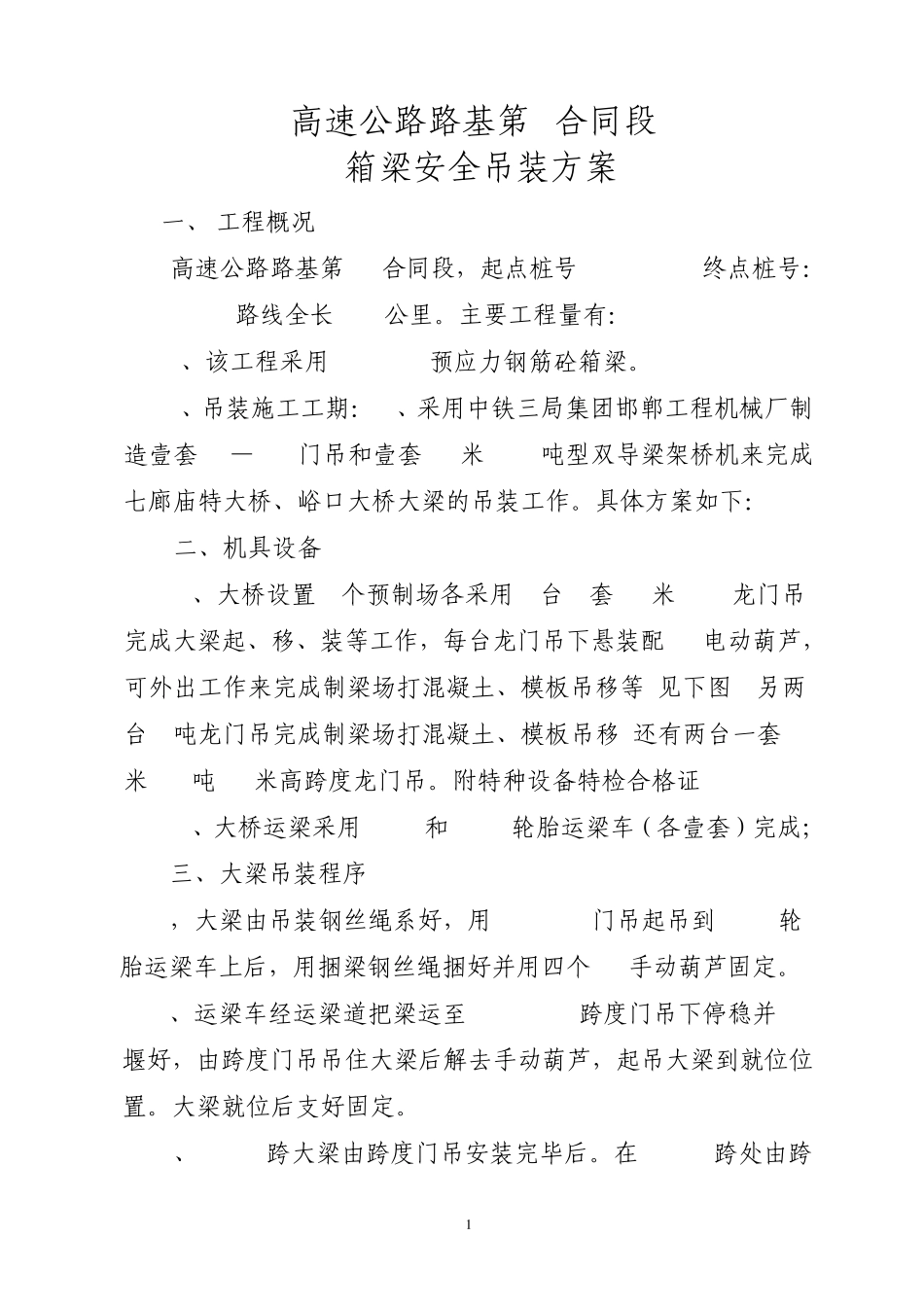

1 高速公路路基第XX合同段 箱梁安全吊装方案 一、 工程概况 高速公路路基第XX合同段，起点桩号:K187+200,终点桩号：K189+700,路线全长2.5公里。主要工程量有： 1、该工程采用30m-90t预应力钢筋砼箱梁。 2、吊装施工工期： 3、采用中铁三局集团邯郸工程机械厂制造壹套29—160门吊和壹套40米-120吨型双导梁架桥机来完成七廊庙特大桥、峪口大桥大梁的吊装工作。具体方案如下： 二、机具设备 1、大桥设臵 1个预制场各采用2台 1套20米-60T龙门吊完成大梁起、移、装等工作，每台龙门吊下悬装配 5t电动葫芦，可外出工作来完成制梁场打混凝土、模板吊移等(见下图),另两台 5吨龙门吊完成制梁场打混凝土、模板吊移.还有两台一套29米-80吨 18米高跨度龙门吊。附特种设备特检合格证 2、大桥运梁采用160T和 100t轮胎运梁车（各壹套）完成； 三、大梁吊装程序 1，大梁由吊装钢丝绳系好，用30m-60t门吊起吊到 160t轮 胎运梁车上后，用捆梁钢丝绳捆好并用四个 3t手动葫芦固定。 2、运梁车经运梁道把梁运至 29m-160t跨度门吊下停稳并 堰好，由跨度门吊吊住大梁后解去手动葫芦，起吊大梁到就位位 臵。大梁就位后支好固定。 3、10-13跨大梁由跨度门吊安装完毕后。在 10-13跨处由跨 2 度门吊安装40m——120t装配式架桥机，后续大梁用100t运梁车和装配式架桥机安装就位。 4、后续大梁用跨度门吊把大梁吊到100轮胎运梁车上并用 手动葫芦捆好，再由运梁车运至架桥机里，用架桥机将大梁安装就位。 5、就位顺序，每跨外边梁应在相邻大梁之前就位。 四、人员配臵 吊装小组成员共计配臵39人，其中桥队总负责1人，队长2人，架桥机操作手4人，龙门吊运梁台车操作手8人，架桥机起重工8人，运梁车操作手8人，专职安全员2人，设备维修人员及劳力工6人。附操作人员证件复印件 五、架梁注意事项及安全措施 架梁采用的40m——120T装配式架桥机完成，(参数附后)，技术参数和注意事项如下： 1、40m－120T装配式架桥机技术参数： 型号 40－120 吊梁起升速度（m/min） < 1 额定起重量（t） 120 吊梁纵移速度（m/min） < 5 架设梁长（m） 30 吊梁横移速度（m/min） < 5 外型尺寸（m*m*m） 50×6.8×8 整机纵移速度（m/min） < 2 3 整机容量（kw） 50 架梁适应坡度（％） <5 2、进场之前对工程的概况及相关参数一定要了解清楚。在设备进场之前，必须对所架桥的桥型，梁形以及有关桥的技术参数包括纵、横坡，曲线半径等做到...
