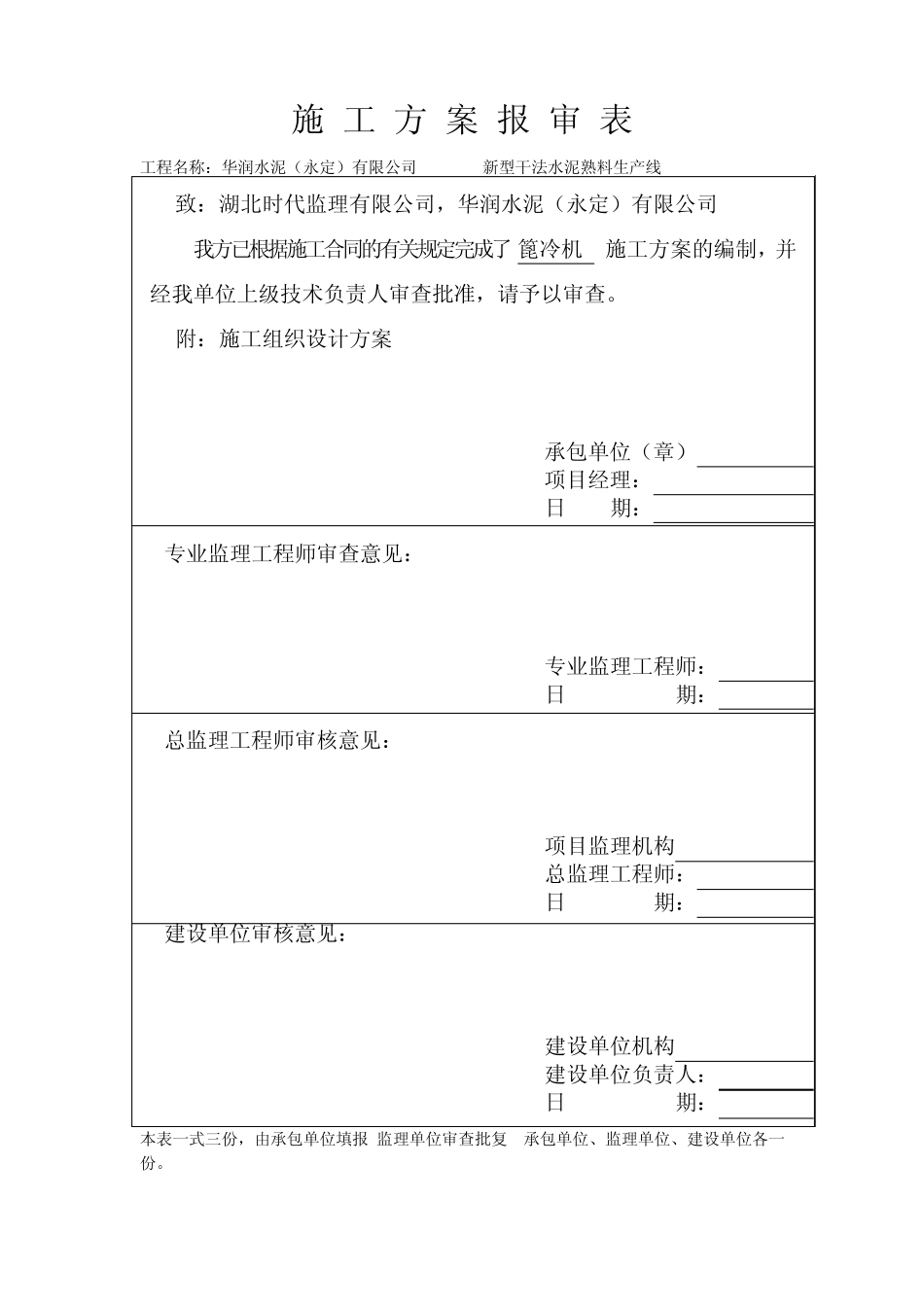

施 工 方 案 报 审 表 工程名称：华润水泥（永定）有限公司4500T/D新型干法水泥熟料生产线 致：湖北时代监理有限公司，华润水泥（永定）有限公司 我方已根据施工合同的有关规定完成了 篦冷机 施工方案的编制，并经我单位上级技术负责人审查批准，请予以审查。 附：施工组织设计方案 承包单位（章） 项目经理： 日 期： 专业监理工程师审查意见： 专业监理工程师： 日 期： 总监理工程师审核意见： 项目监理机构 总监理工程师： 日 期： 建设单位审核意见： 建设单位机构 建设单位负责人： 日 期： 本表一式三份，由承包单位填报,监理单位审查批复, 承包单位、监理单位、建设单位各一份。 华润水泥（永定）有限公司4500T/D 水泥熟料生产线机电设备安装工程 篦 冷 机 施工技术方案 编 制: 审 核： 审 批: 邯 郸 中 材 建 设 有 限 公 司 永 定 华 润 项 目 部 2011年 1月 15日 目录 1、施工组织机构 2、施工技术方案 3、施工质量控制点 4、安全措施 5、文明施工保证措施 1、施工组织机构 2、施工技术方案 2.1概述 推动篦式冷却机是回转窑的重要配套设备之一，其作用是降低熟料温度，改善熟料质量，提高熟料的易磨性，提高二次空气温度，改变火焰燃烧条件，节约能源。 篦式冷却机主要由以下几部分组成：壳体、篦床进料装置、出料装置、传动装置、破碎机、润滑系统等。 项目经理部 生产技术部 其他各后勤部门 质量检测部 篦冷机专业安装小组 管工 一人 技工 起重工一人 技师 电焊工二人技工 钳工 十人技工 项目工程师 一人 组长 一人 技师 2.2施工工序 2.3施工前准备 a、施工人员熟悉图纸、安装说明书等技术文件。 b、施工图会审。 c、熟悉施工现场和设备堆放场地。 d、准备施工工具、材料及施工电源。 e、做好施工方案及技术交底（包括质量、安全措施）。 f、在施工现场设置吊装机具：在两排砼柱子的正上方顺着篦冷机纵向方向借助厂房楼板用φ 24mm的钢丝绳设置两根走线，在走线各挂一个 5T单滑轮，在滑轮上再挂一个5T倒链。 2.4基础验收及放线 2.4.1 基础验收 a、基础验收必须认真进行，安排专人进行此项工作，会同厂方、土建等有关部门，根据有关资料（工艺图、基础图、安装图、验收标准等）认真测量、记录，验收合格后，方可进行安装施工。 b、设备基础各部分的偏差应符合如下要求： 篦板安装 上壳体及润滑系统安装 破碎机安装 ...
