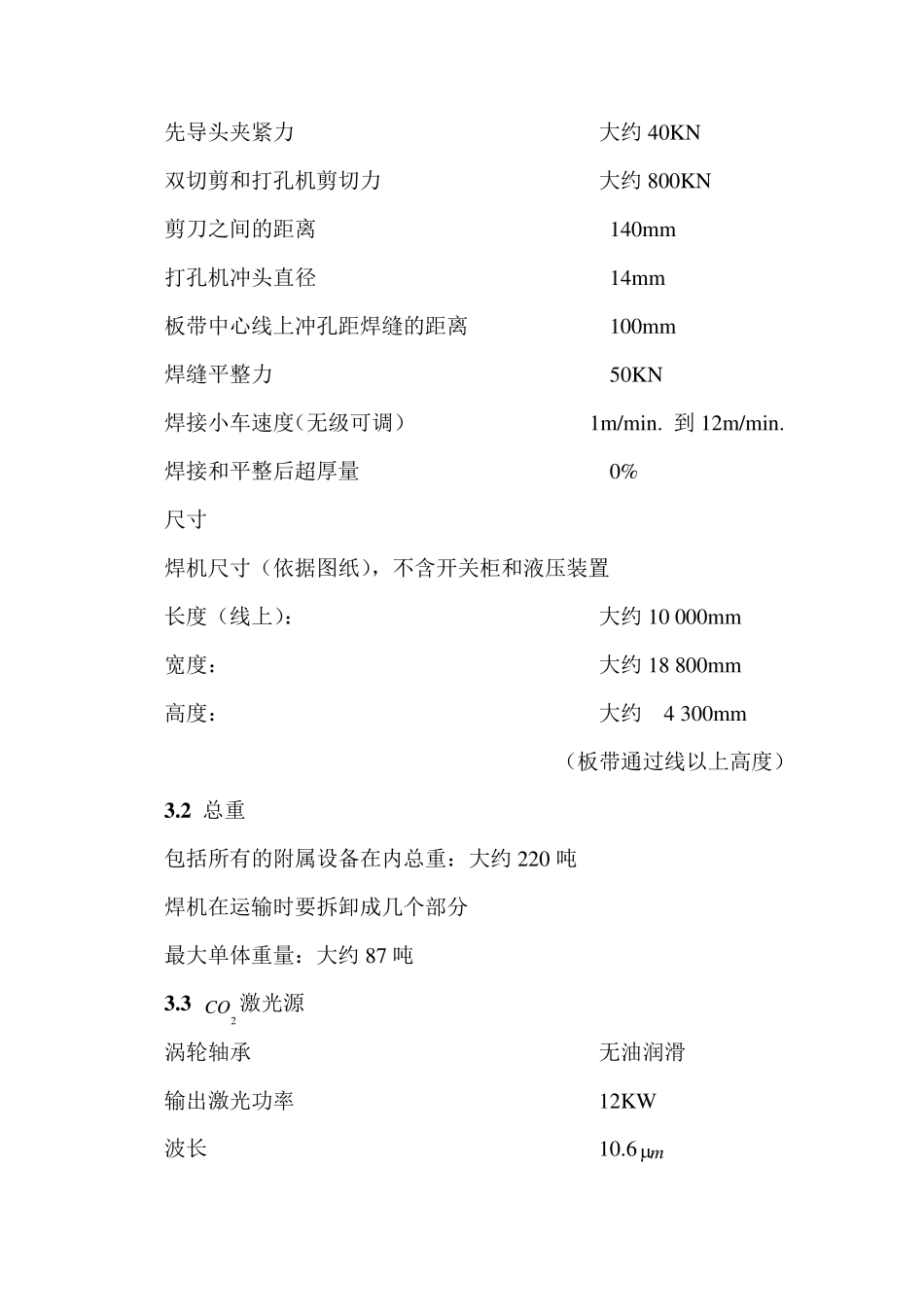

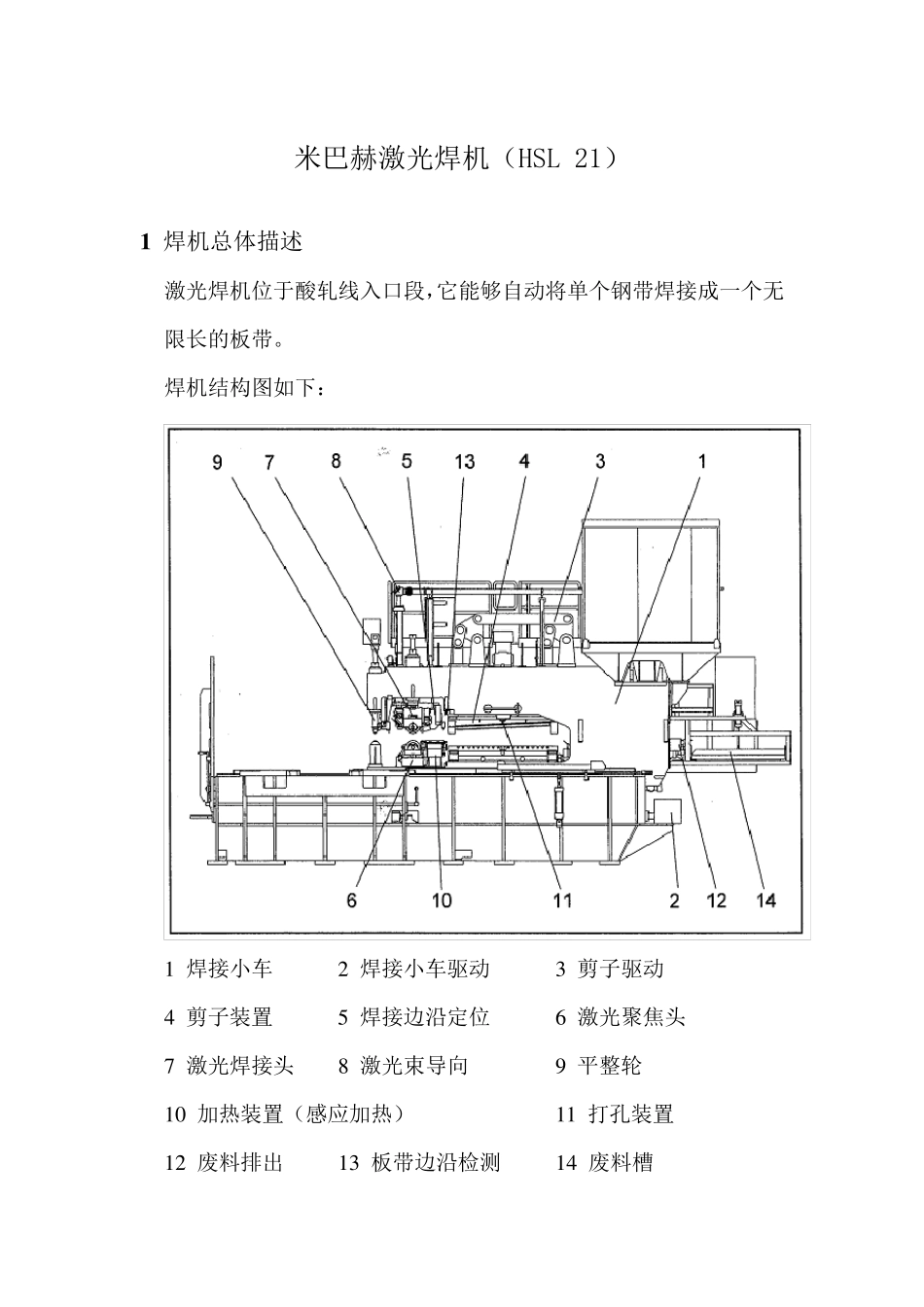

米巴赫激光焊机（HSL 21） 1 焊机总体描述 激光焊机位于酸轧线入口段，它能够自动将单个钢带焊接成一个无限长的板带。 焊机结构图如下： 1 焊接小车 2 焊接小车驱动 3 剪子驱动 4 剪子装置 5 焊接边沿定位 6 激光聚焦头 7 激光焊接头 8 激光束导向 9 平整轮 1 0 加热装置（感应加热） 1 1 打孔装置 1 2 废料排出 1 3 板带边沿检测 1 4 废料槽 2 数据 2 .1 焊机类型 板带激光束焊机 制造商： Hu go Miebach，Dortmu nd 类型： HSL 21 2 .2 板带尺寸和来料材料 板带宽度 930-2080mm 板带厚度 1.8-6.0mm（+/-10%）(焊接范围1.6-6.5mm) 钢种等级 激光可焊接钢、普通低碳钢、高强度低合金钢、高强钢板和热轧钢 带钢类型 普通商用钢、冲压钢、深冲钢、超高深冲钢、高强钢（强度340、590、780） 2 .3 板带通过方向 从操作侧看： 从左到右 板带通过线高度 1100mm 3 技术数据 3 .1 机器参数 板带水平通道宽 2300mm 板带垂直通道宽 140mm 主夹紧力（每一边） 大约 400KN 先导头夹紧力 大约40KN 双切剪和打孔机剪切力 大约800KN 剪刀之间的距离 140mm 打孔机冲头直径 14mm 板带中心线上冲孔距焊缝的距离 100mm 焊缝平整力 50KN 焊接小车速度（无级可调） 1m/min. 到 12m/min. 焊接和平整后超厚量 0% 尺寸 焊机尺寸（依据图纸），不含开关柜和液压装置 长度（线上）： 大约10 000mm 宽度： 大约18 800mm 高度： 大约 4 300mm （板带通过线以上高度） 3 .2 总重 包括所有的附属设备在内总重：大约220 吨 焊机在运输时要拆卸成几个部分 最大单体重量：大约87 吨 3 .3 2CO 激光源 涡轮轴承 无油润滑 输出激光功率 12KW 波长 10.6 m 功率稳定性（长期） 2% 激光束长度（固定） 大约7 100mm 3 .4 液压站 1 个三相电机带有泵（加一个备用） 90KW/380V, 1500RPM 压力水平 Max.18MPa；260l/min 1 个油箱 标准1 500 l 油粘度（动力粘度） ISO，VG 46 依据DIN51562 cStmm.sec/2 40 ℃时 46cSt 推荐用油 HLP 46 依据DIN51524，第二部分（矿物油） NAS 6 1 个油液循环泵（加一个备用） Max.1MPa，140l/min 用于过滤和油水冷却器 5.5KW 电机 1 个加热装置 8KW 作为冷却介质的水 最大入口温度35℃ 最大出口温度45℃ 水量 大约15hm /3 压力 2bar（开式循环） 冷却水（工业...
