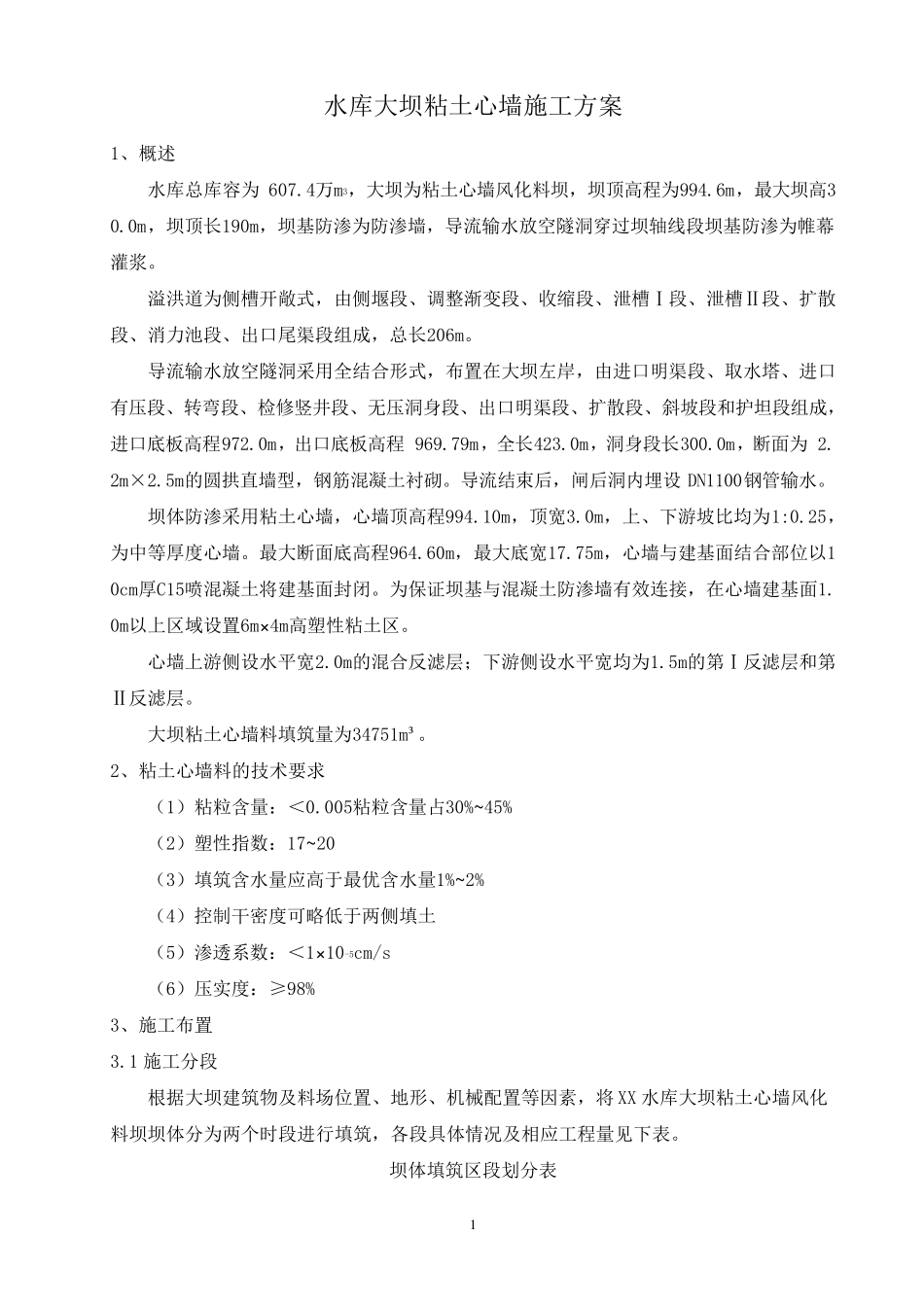

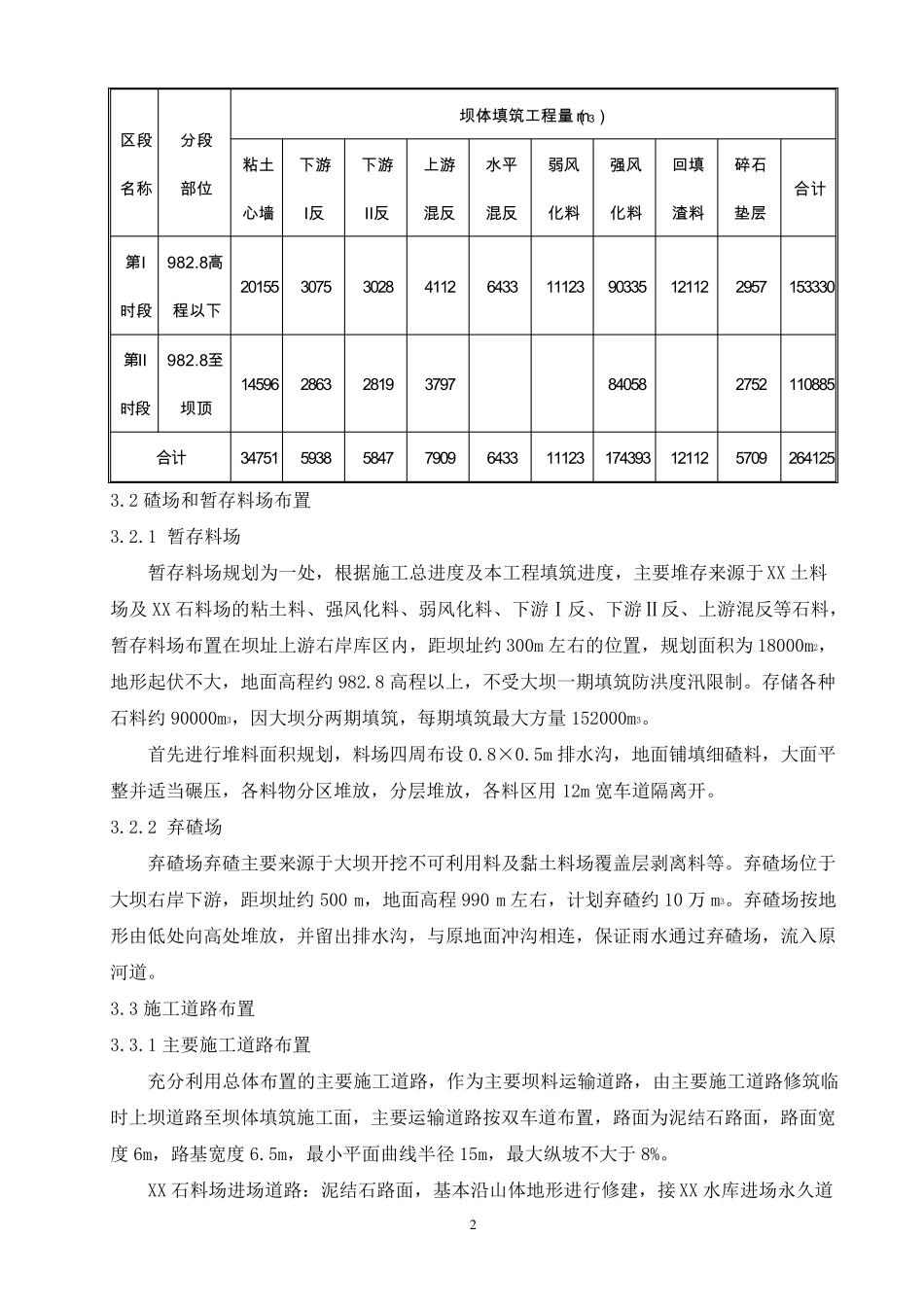

1 水库大坝粘土心墙施工方案 1、概述 水库总库容为 607.4万m3,大坝为粘土心墙风化料坝,坝顶高程为994.6m,最大坝高30.0m,坝顶长190m,坝基防渗为防渗墙,导流输水放空隧洞穿过坝轴线段坝基防渗为帷幕灌浆。 溢洪道为侧槽开敞式,由侧堰段、调整渐变段、收缩段、泄槽Ⅰ段、泄槽Ⅱ段、扩散 段、消力池段、出口尾渠段组成,总长206m。 导流输水放空隧洞采用全结合形式,布置在大坝左岸,由进口明渠段、取水塔、进口 有压段、转弯段、检修竖井段、无压洞身段、出口明渠段、扩散段、斜坡段和护坦段组成,进口底板高程972.0m,出口底板高程 969.79m,全长423.0m,洞身段长300.0m,断面为 2.2m×2.5m的圆拱直墙型,钢筋混凝土衬砌。导流结束后,闸后洞内埋设DN1100钢管输水。 坝体防渗采用粘土心墙,心墙顶高程994.10m,顶宽3.0m,上、下游坡比均为1:0.25,为中等厚度心墙。最大断面底高程964.60m,最大底宽17.75m,心墙与建基面结合部位以10cm厚C15喷混凝土将建基面封闭。为保证坝基与混凝土防渗墙有效连接,在心墙建基面1.0m以上区域设置6m×4m高塑性粘土区。 心墙上游侧设水平宽2.0m的混合反滤层;下游侧设水平宽均为1.5m的第Ⅰ反滤层和第Ⅱ反滤层。 大坝粘土心墙料填筑量为34751m³。 2、粘土心墙料的技 术 要 求 ( 1) 粘粒 含 量: < 0.005粘粒 含 量占 30%~45% ( 2) 塑性指 数 : 17~20 ( 3) 填筑含 水量应 高于 最优 含 水量1%~2% ( 4) 控 制 干 密 度可 略 低 于 两 侧填土 ( 5) 渗透 系 数 : < 1×10-5cm/s ( 6) 压实 度: ≥ 98% 3、施工布置 3.1 施工分 段 根 据 大坝建筑物 及 料场 位置、地 形、机 械 配 置等因 素 ,将XX 水库大坝粘土心墙风化料坝坝体分 为两 个 时 段进行 填筑,各 段具 体情 况 及 相 应 工程量见 下表 。 坝体填筑区段划 分 表 2 区 段名 称 分 段 部 位 坝 体 填 筑 工 程 量 (m3) 粘 土心 墙 下 游 Ⅰ反 下 游 Ⅱ反 上游 混反 水平 混反 弱风 化料 强风 化料 回填 渣料 碎石 垫层 合计 第Ⅰ时段 982.8高程 以下 20155 3075 3028 4112 6433 11123 90335 12112 2957 153330 第Ⅱ时段 982.8至坝 顶 14596 2863 2819 3797 84058 2752 110885 合计 34751 5938 5847 7909 6433 11123 174393 12112 5709 264125 3.2...
