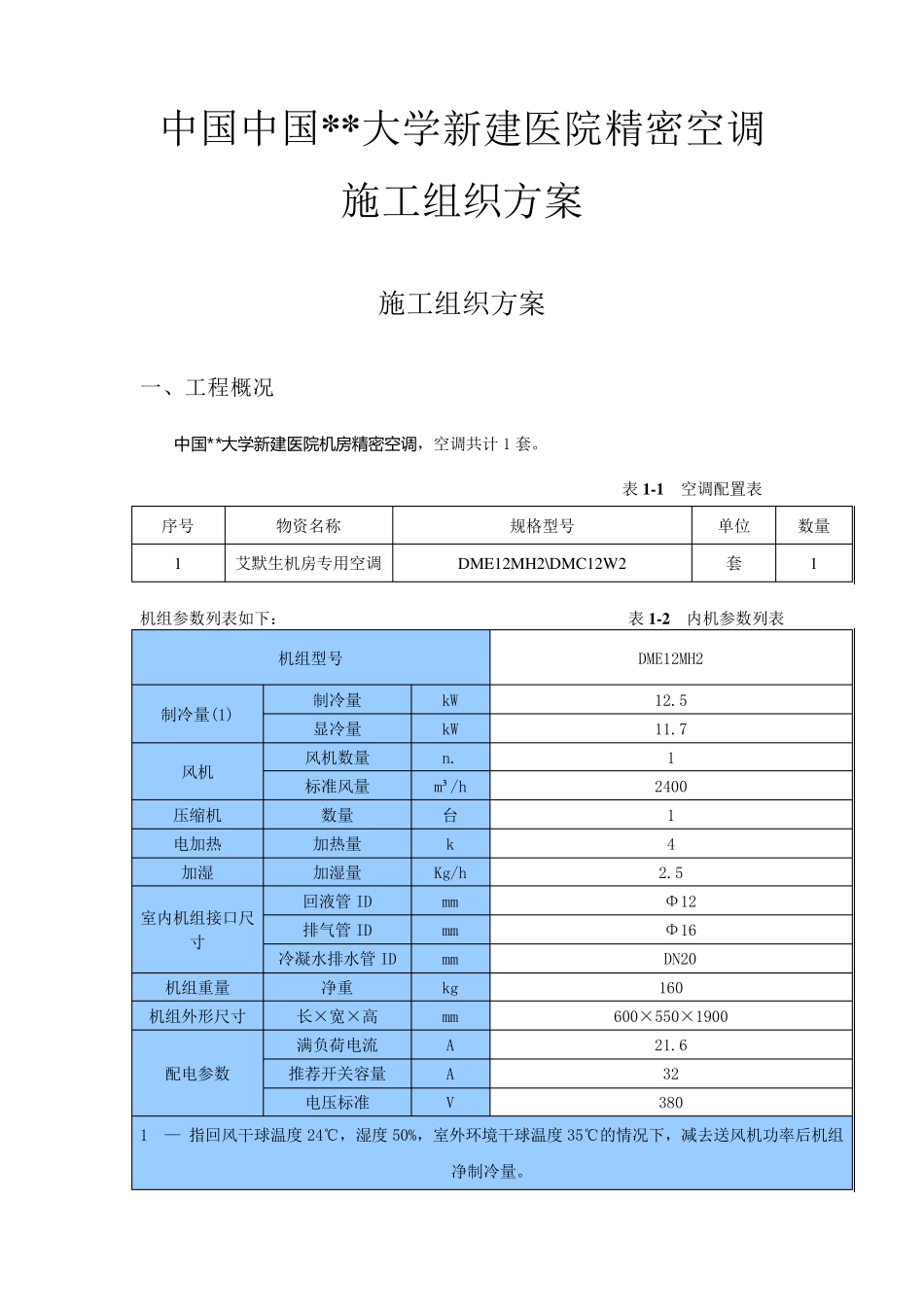

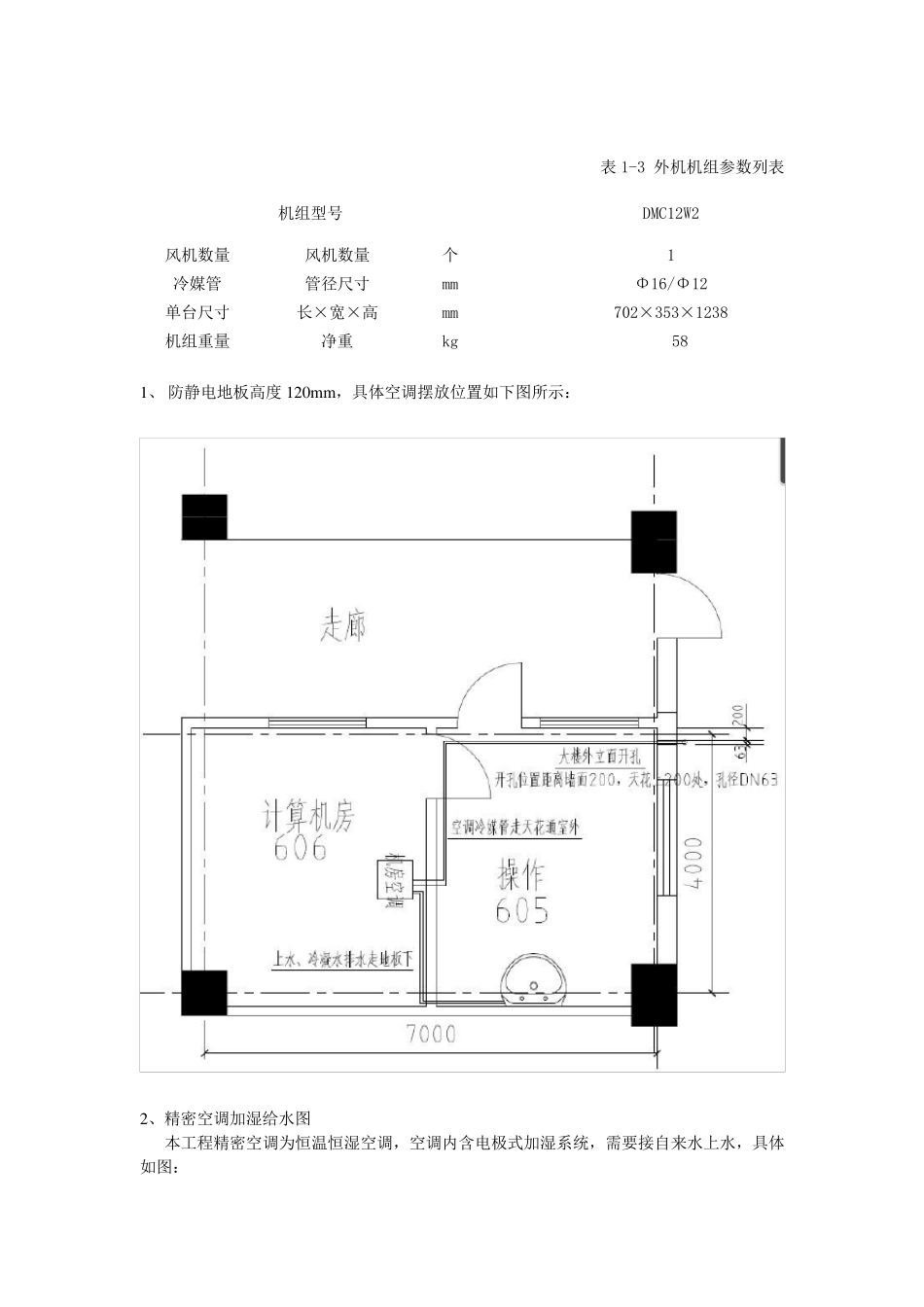

中国中国**大学新建医院精密空调 施工组织方案 施工组织方案 一、工程概况 中国**大学新建医院机房精密空调,空调共计1 套。 表1 -1 空调配置表 序号 物资名称 规格型号 单位 数量 1 艾默生机房专用空调 DME12MH2\DMC12W2 套 1 机组参数列表如下: 表1 -2 内机参数列表 机组型号 DME12MH2 制冷量(1) 制冷量 kW 12.5 显冷量 kW 11.7 风机 风机数量 n. 1 标准风量 m³/h 2400 压缩机 数量 台 1 电加热 加热量 k 4 加湿 加湿量 Kg/h 2.5 室内机组接口尺寸 回液管ID mm Φ12 排气管ID mm Φ16 冷凝水排水管ID mm DN20 机组重量 净重 kg 160 机组外形尺寸 长×宽×高 mm 600×550×1900 配电参数 满负荷电流 A 21.6 推荐开关容量 A 32 电压标准 V 380 1 — 指回风干球温度 24℃,湿度 50%,室外环境干球温度 35℃的情况下,减去送风机功率后机组净制冷量。 表1-3 外机机组参数列表 机组型号 DMC12W2 风机数量 风机数量 个 1 冷媒管 管径尺寸 mm Φ16/Φ12 单台尺寸 长×宽×高 mm 702×353×1238 机组重量 净重 kg 58 1、 防静电地板高度 120m m ,具体空调摆放位置如下图所示: 2、精密空调加湿给水图 本工程精密空调为恒温恒湿空调,空调内含电极式加湿系统,需要接自来水上水,具体如图: 3 、冷凝水排水系统图 4 、制冷系统连管系统图 说明: 1、精密空调冷媒管走高位,从天花内穿过机房旁边操作间,在大楼外立面开孔,开孔位置如平面图所示为:距离操作间和走廊之间隔墙200m m 处,天花以上200m m 处,孔径为Φ63m m 。冷媒管紧贴大楼外立面,延伸至楼顶,连接空调室外机。 2、冷媒管位于大楼外立面部分固定,外层包铁皮壳。铁皮壳固定后表面刷漆,刷漆颜色和大楼外立面颜色保持一致。 3、空调加湿器上水、冷凝水排水走低位,从机房地板下延伸至操作间的洗手池,连接该处上下水。 二、施工准备 充分的施工准备将减少施工的混乱和不可预见的障碍,对于高质量的完成施工、减少浪费、提高工作效率、降低成本都有着极其重要的作用。我们将按照以下步骤进行施工准备工作,以保证工程顺利进行。 1、施工图交底、会审和施工图纸的优化。了解施工图设计意图,与业主、瑞力发的技术负责人共同探讨,对于图纸存在的问题提出建设性的意见,从而达到优化施工图的目的,对于最终的设计变更和优化。 2、落实各种材料和设备的...
