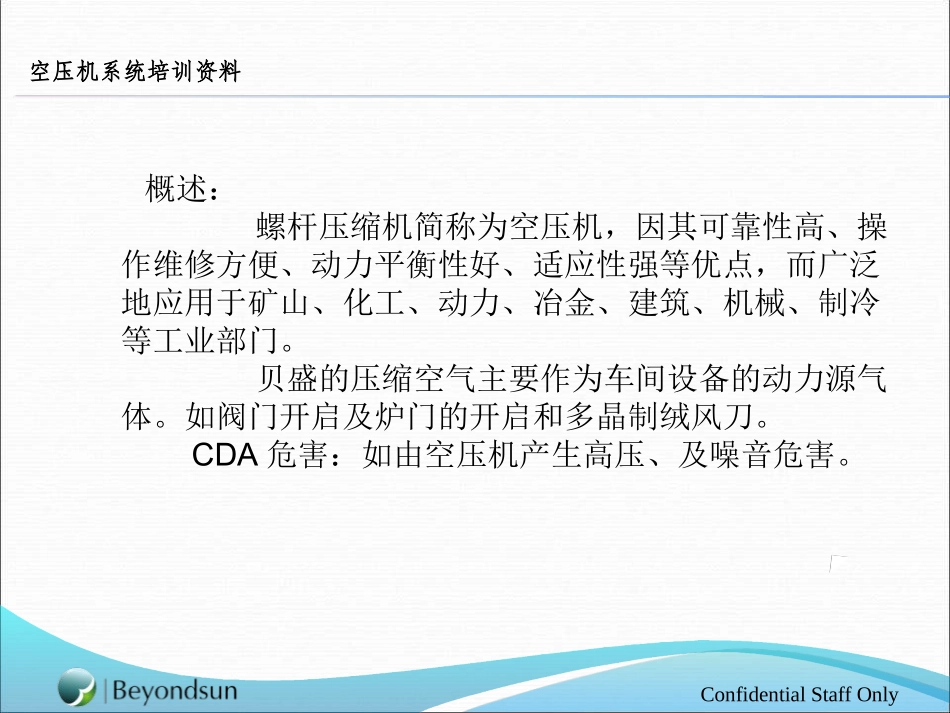

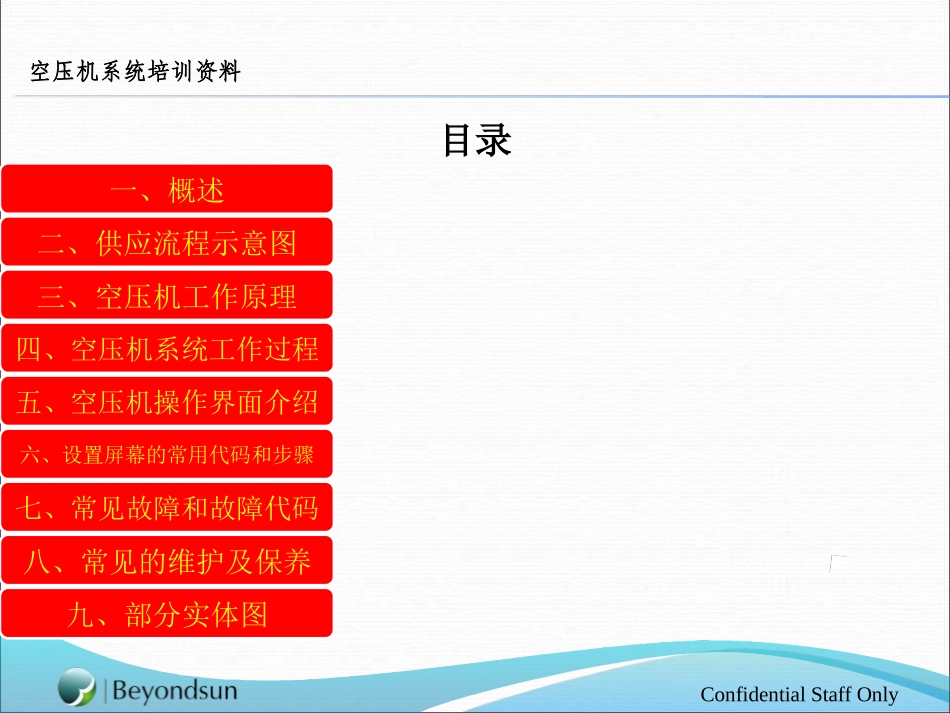

浙江贝盛光伏股份有限公司CDA系统培训资料2011-10-25ByFac/GCConfidentialStaffOnly空压机系统培训资料目录一、概述二、供应流程示意图三、空压机工作原理四、空压机系统工作过程五、空压机操作界面介绍六、设置屏幕的常用代码和步骤七、常见故障和故障代码八、常见的维护及保养九、部分实体图ConfidentialStaffOnly空压机系统培训资料概述:螺杆压缩机简称为空压机,因其可靠性高、操作维修方便、动力平衡性好、适应性强等优点,而广泛地应用于矿山、化工、动力、冶金、建筑、机械、制冷等工业部门。贝盛的压缩空气主要作为车间设备的动力源气体。如阀门开启及炉门的开启和多晶制绒风刀。CDA危害:如由空压机产生高压、及噪音危害。ConfidentialStaffOnly空压机系统培训资料安全操作规程:人员进入现场穿安全鞋、护目镜、防爆耳罩安全鞋防爆耳塞护目镜ConfidentialStaffOnly浙江贝盛光伏股份有限公司ConfidentialStaffOnly10m3机台5m3空压机1空压机2F干燥器FFFFFF干燥器空压机系统培训资料FF冷干机冷干机供应流程示意图ConfidentialStaffOnly空压机系统培训资料空压机主机说明:它的基本结构如上图所示。在空压机的主机中平行地配置着一对相互啮合的螺旋形转子,通常把节圆外具有凸齿的转子(从横截面看),称为阳转子或阳螺杆;把节圆内具有凹齿的转子(从横截面看),称为阴转子或阴螺杆。一般阳转子作为主动转子,由阳转子带动阴转子转动。转子上的球轴承使转子实现轴向定位,并承受压缩机中的轴向力。转子两端的圆锥滚子推力轴承使转子实现径向定位,并承受压缩机中的径向力和。轴向力。在压缩机主机两端分别开设一定形状和大小的孔口,一个供吸气用的叫吸气口;另一个供排气用的叫排气口1、基本结构ConfidentialStaffOnly空压机系统培训资料2.工作原理螺杆压缩机的工作循环可分为吸气过程(包括吸气和封闭过程)、压缩过程和排气过程。吸气过程(a)吸气过程(b)封闭过程随着转子的运动,齿的一端逐渐脱离啮合而形成了齿间容积,这个齿间容积的扩大在其内部形成了一定的真空,而此时该齿间容积仅仅与吸气口连通,因此气体便在压差作用下流入其中。在随后的转子旋转过程中,阳转子的齿不断地从阴转子的齿槽中脱离出来,此时齿间容积也不断地扩大,并与吸气口保持连通。随着转子的旋转齿间容积达到了最大值,并在此位置齿间容积与吸气口断开,吸气过程结束。吸气过程结束的同时阴阳转子的齿峰与机壳密封,齿槽内的气体被转子齿和机壳包围在一个封闭的空间中,即封闭过程。ConfidentialStaffOnly空压机系统培训资料压缩过程随着转子的旋转,齿间容积由于转子齿的啮合而不断减少,被密封在齿间容积中的气体所占据的体积也随之减少,导致气体压力升高,从而实现气体的压缩过程。压缩过程可一直持续到齿间容积即将与排气口连通之前。ConfidentialStaffOnly空压机系统培训资料排气过程齿间容积与排气口连通后即开始排气过程,随着齿间容积的不断缩小,具有内压缩终了压力的气体逐渐通过排气口被排出,这一过程一直持续到齿末端的型线完全啮合为止,此时齿间容积内的气体通过排气口被完全排出,封闭的齿间容积的体积将变为零。从上述工作原理可以看出,螺杆压缩机是通过一对转子在机壳内作回转运动来改变工作容积,使气体体积缩小、密度增加,从而提高气体的压力ConfidentialStaffOnly空压机系统培训资料空压机组系统工作过程整个系统分为气路系统和润滑油系统二大部分。ConfidentialStaffOnly空压机系统培训资料1:启动按钮2:卸载停止按钮3:紧急停止按钮4:加载/卸载按钮5:绿色LED6:红色LED8:向上9:设置菜单键10:向下11:退出12:进入键7A:一般显示区域7B:多用途显示区域7C:状态图标7D:错误图标空压机操作界面介绍ConfidentialStaffOnly空压机系统培训资料ConfidentialStaffOnly空压机系统培训资料设置屏幕的常用代码Ae压缩机状态送风温度送风压力Ip内部压力DΔ压差Rn总运转时数0—99999小时Ld加载时数0—99999小时Mn维修时数Un卸载压力Ld加载压力ConfidentialStaffOnly空压机系统培训资料设置参数的步骤:1:按菜单键「9」,进入设置菜单,然后按4下确认键「12」进入菜单。2:此时P00会闪烁...
