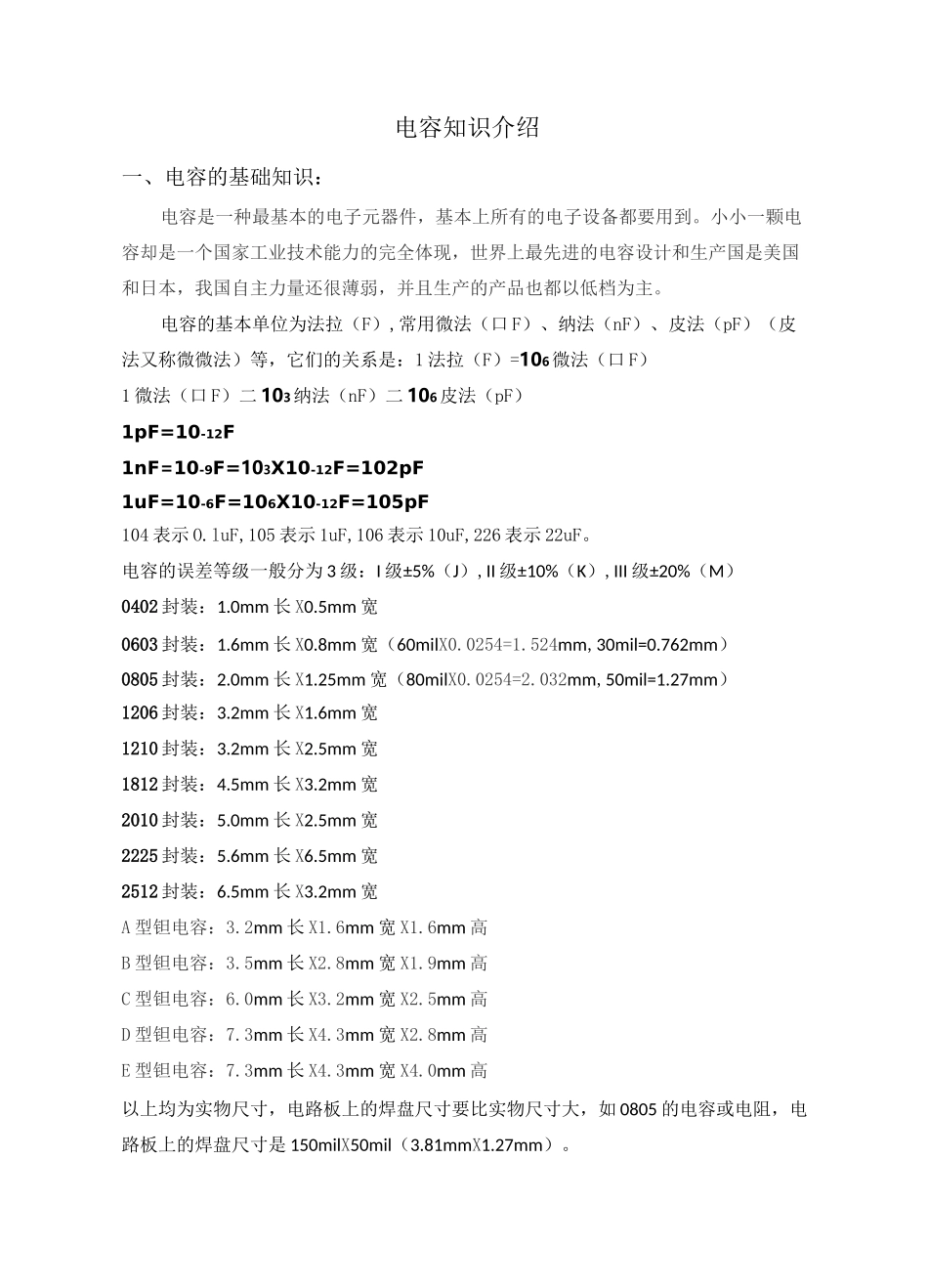

电容知识介绍一、电容的基础知识：电容是一种最基本的电子元器件，基本上所有的电子设备都要用到。小小一颗电容却是一个国家工业技术能力的完全体现，世界上最先进的电容设计和生产国是美国和日本，我国自主力量还很薄弱，并且生产的产品也都以低档为主。电容的基本单位为法拉（F）,常用微法（口 F）、纳法（nF）、皮法（pF）（皮法又称微微法）等，它们的关系是：1 法拉（F）=106微法（口 F）1 微法（口 F）二 103纳法（nF）二 106皮法（pF）1pF=10-12F1nF=10-9F=103X10-12F=102pF1uF=10-6F=106X10-12F=105pF104 表示 O.luF,105 表示 1uF,106 表示 10uF,226 表示 22uF。电容的误差等级一般分为 3 级：I 级±5%（J）,II 级±10%（K）,III 级±20%（M）0402 封装：1.0mm 长 X0.5mm 宽0603 封装：1.6mm 长 X0.8mm 宽（60milX0.0254=1.524mm,30mil=0.762mm）0805 封装：2.0mm 长 X1.25mm 宽（80milX0.0254=2.032mm,50mil=1.27mm）1206 封装：3.2mm 长 X1.6mm 宽1210 封装：3.2mm 长 X2.5mm 宽1812 封装：4.5mm 长 X3.2mm 宽2010 封装：5.0mm 长 X2.5mm 宽2225 封装：5.6mm 长 X6.5mm 宽2512 封装：6.5mm 长 X3.2mm 宽A 型钽电容：3.2mm 长 X1.6mm 宽 X1.6mm 高B 型钽电容：3.5mm 长 X2.8mm 宽 X1.9mm 高C 型钽电容：6.0mm 长 X3.2mm 宽 X2.5mm 高D 型钽电容：7.3mm 长 X4.3mm 宽 X2.8mm 高E 型钽电容：7.3mm 长 X4.3mm 宽 X4.0mm 高以上均为实物尺寸，电路板上的焊盘尺寸要比实物尺寸大，如 0805 的电容或电阻，电路板上的焊盘尺寸是 150milX50mil（3.81mmX1.27mm）。1inch（英寸）=1000mil（密尔）1inch（英寸）二 2.54CM（厘米）=25.4mm（毫米）1mil=0.0254mm电容分类：按极性分为：有极性电容和无极性电容。按材料可以分为：•薄膜电容：聚酯（涤纶）电容（CL）、聚苯乙烯电容（CB）、聚丙烯电容（CBB 电容）。CL 电容的耐温要好一些（105 度），CBB 电容的高频性能好，但是额定工作温度一般是 85 度左右。CL 电容与 CBB 电容的温度系数大体上都为 300PPM/C 左右，但是 CL 电容是正温度系数，CBB 是负温度系数。常用材料CL21（MEF）、CBB21/（MPP,MPR）、CBB22、CBB81（PPS）。•陶瓷电容（瓷介电容）：片式多层陶瓷电容（MultilayerCeramicCapacitors，简称 MLCC）又称独石电容，相当于多个电容并联，直插式要用环氧树脂封装引两根引...
