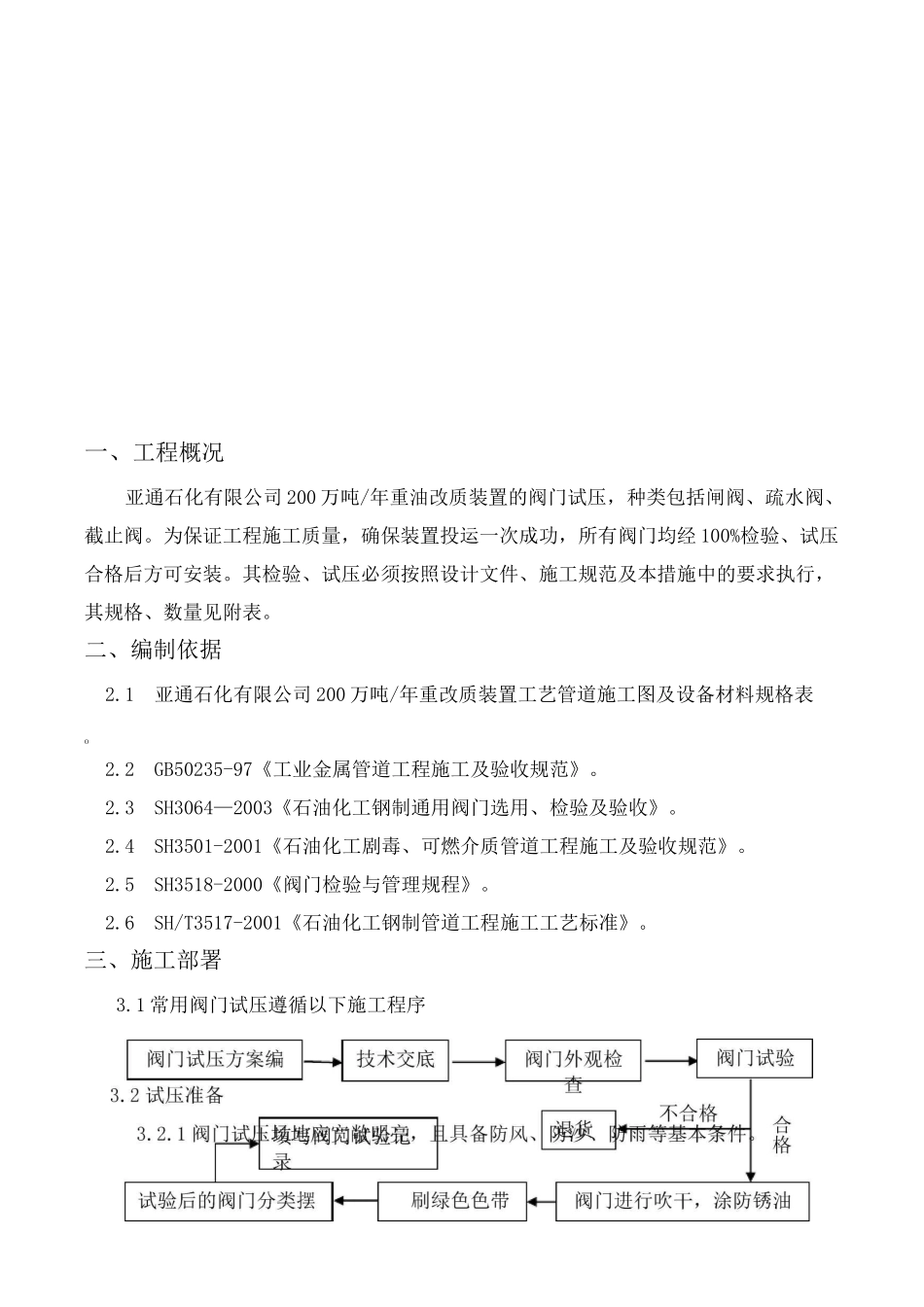

www,sxxxBcomXXXXXXX©XA.COE集某广告设计有限公司管线阀门施工方案LOGOYOURLOGO010-00000000集团标准化小组：[VVOPPT-JOPP28-JPPTL98-LOPPNN]亚通石化有限公司 200 万吨/年重油改质装置阀门试压施工方案编号：SLYJ-SGFA-012胜利油建金属结构厂亚通项目部0版本日期版本说明编写审核批准一、工程概况亚通石化有限公司 200 万吨/年重油改质装置的阀门试压，种类包括闸阀、疏水阀、截止阀。为保证工程施工质量，确保装置投运一次成功，所有阀门均经 100%检验、试压合格后方可安装。其检验、试压必须按照设计文件、施工规范及本措施中的要求执行，其规格、数量见附表。二、编制依据2.1亚通石化有限公司 200 万吨/年重改质装置工艺管道施工图及设备材料规格表o2.2GB50235-97《工业金属管道工程施工及验收规范》。2.3SH3064—2003《石油化工钢制通用阀门选用、检验及验收》。2.4SH3501-2001《石油化工剧毒、可燃介质管道工程施工及验收规范》。2.5SH3518-2000《阀门检验与管理规程》。2.6SH/T3517-2001《石油化工钢制管道工程施工工艺标准》。三、施工部署3.1 常用阀门试压遵循以下施工程序3.2.2 阀门试压场地应设有原料存放区、试压区、试压合格区和不合格区。3.2.3 阀门试压机具符合试压要求。试验用压力表必须经检验合格，压力表量程为试验压力的 1.5〜2 倍，精度不得少于 1.6 级。压力表不应少于 2 块，分别在贮存罐及被测定的阀门入口处各装一块。3.2.4 对施工人员作好技术交底，使其明确施工内容，并作好技术准备。3.2.5 阀门的试压介质为洁净水。3.3 施工劳动力计划因阀门数量太多，工期紧，拟配备 26 人分成两班，轮流倒班，24 小时不停劳动力计划一览表一序号工种数1钳工42管工43起重24焊工45电工26管理人员27其他43.4 试压机具一序号名称规格型号单位数量备注1汽车吊16台12电动试压泵SY380/25台23电动试压泵往复式 40〜70MPa台14试压胎具中套15倒链3t台26倒链2t台27逆变式电焊机ZX7-400S-2台28角向磨光机①100台29角向磨光机①150台210空气开关三相，10A个111按钮个112光谱分析仪台113贮压罐个114千斤顶QY—5.050T台115千斤顶QY—2.525T台116梅花、套筒扳手套各 217手锤2、4、8 磅个各 218钢字头（数字）6mm套219游标卡尺0.02mm把23.5 手段用料一序号名称规格型号单位数量备注1高压胶管巾 15 长 2m根22无缝钢管DN15米203闸阀DN20PN4.0个44闸阀DN40PN4.0个45橡胶板6=8mmm2106铅块Kg107塑料布Kg258破布Kg59铁丝12...
