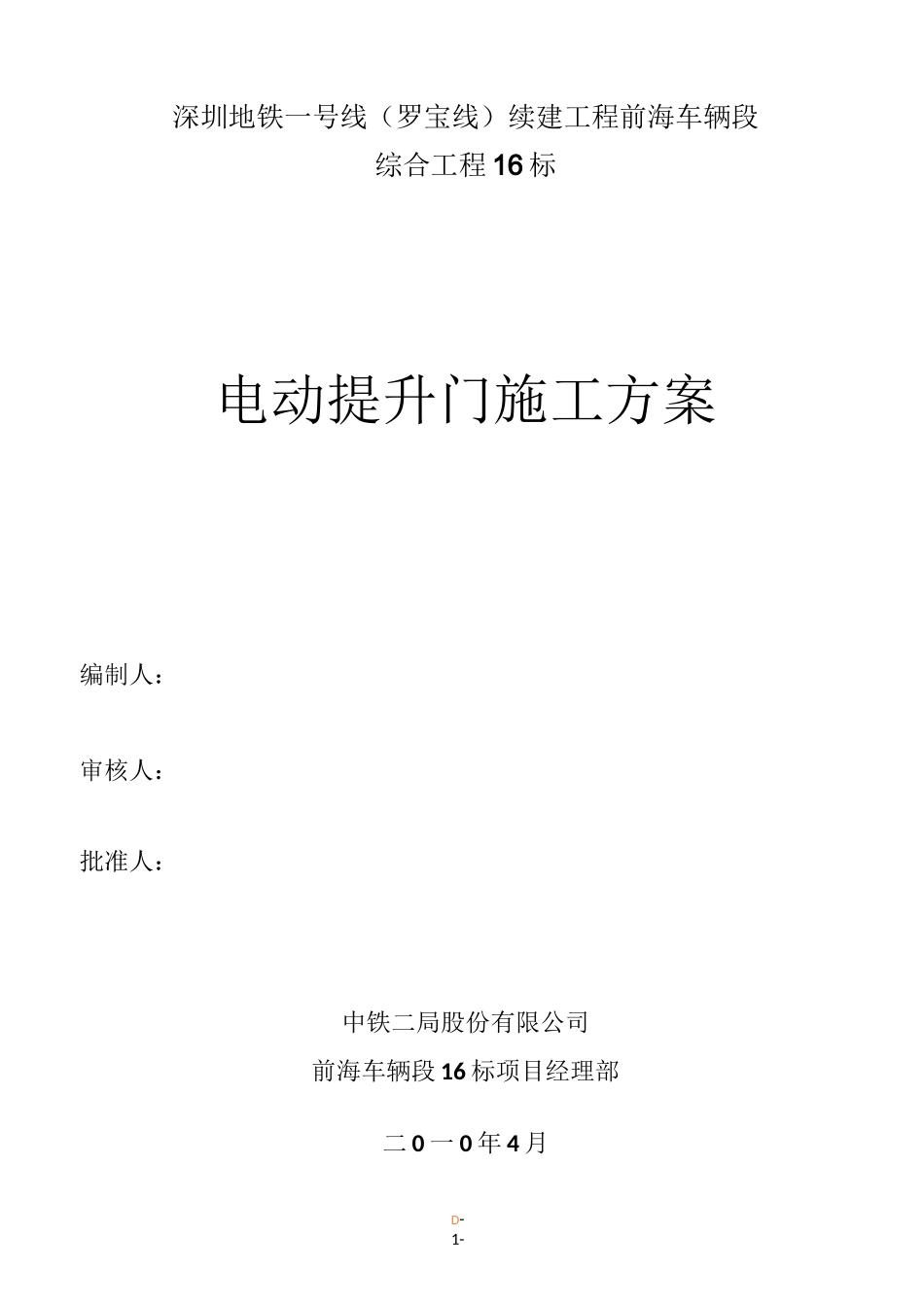

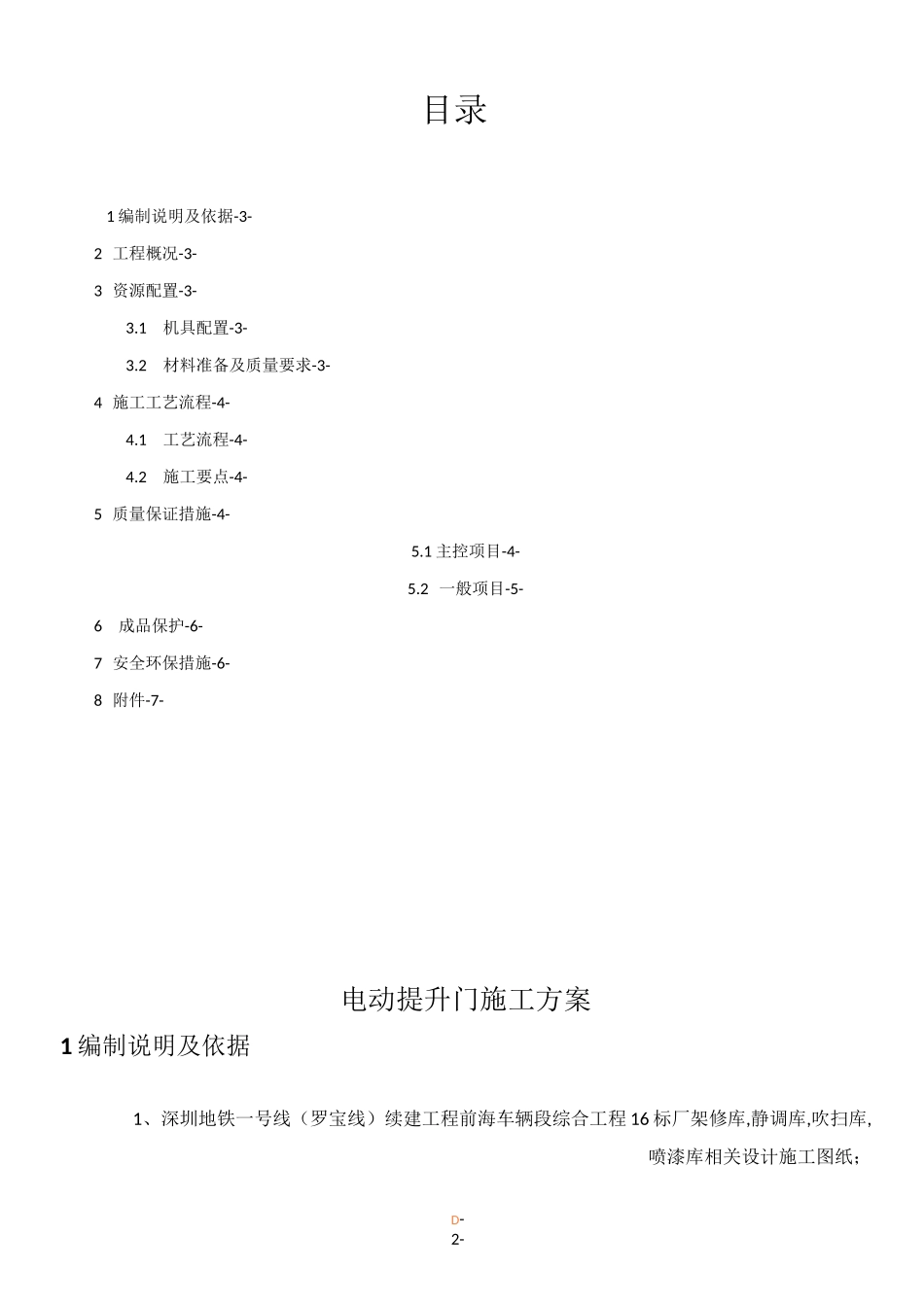

D-1-深圳地铁一号线（罗宝线）续建工程前海车辆段综合工程 16 标电动提升门施工方案编制人：审核人：批准人：中铁二局股份有限公司前海车辆段 16 标项目经理部二 0 一 0 年 4 月D-2-目录1 编制说明及依据-3-2 工程概况-3-3 资源配置-3-3.1机具配置-3-3.2材料准备及质量要求-3-4 施工工艺流程-4-4.1工艺流程-4-4.2施工要点-4-5 质量保证措施-4-5.1 主控项目-4-5.2 一般项目-5-6成品保护-6-7 安全环保措施-6-8 附件-7-电动提升门施工方案1 编制说明及依据1、深圳地铁一号线（罗宝线）续建工程前海车辆段综合工程 16 标厂架修库,静调库,吹扫库,喷漆库相关设计施工图纸；D-3-2、《建筑工程施工质量验收统一标准》（GB50300—2001）；《建筑装饰装修工程质量验收规范》（GB50210—2001）；3、《厂架修库变更设计建筑装修施工图 2/1/D03/B/B00/C00/QT/00000/A》；4、图集 03J611-4《铝合金、彩钢、不锈钢夹芯板大门》。2 工程概况厂架修库,静调库,吹扫库,喷漆库为本工程最大的两个单体之一，位于车辆段西南角。根据《前海车辆段与综合基地 2/1/D03/S/B00/C00/QT/00014/A》中门窗数量表，电动提升门数量为原为 2 樘，位于厂架修库,静调库，吹扫库,喷漆库 A 区一层 Q 轴。依据 2009 年元月铁道第三勘察设计院集团有限公司发布的关于厂架修库设计变更图《厂架修库变更设计建筑装修施工图 2/1/D03/B/B00/C00/QT/00000/A》，提升门的数量增加到 5 樘，在原来 2 樘的基础上，增加机加工检修区 2 樘（Q 轴交Q~©）、车间通道 i 樘（Q 轴交^~Q）。3 资源配置3.1 机具配置施工主要机具有切割机、电焊机、手电钻、冲击电钻、专用夹具、刮刀、水准仪、射钉枪、鸭嘴榔头、垫铁、橡皮锤、铁锤、钢凿、对拔木楔、托线板、吊线锤、尺、活扳手、钳子、螺丝刀、灰线包等。3.2 材料准备及质量要求主要材料有：成品门、连接件、附件、填缝材料、密封材料，保护材料、电焊条等。1、特种门的品种、规格、开启形式等应符合设计要求，各种附件配套齐全，并具有产品出厂合格证。(本工程所采用的提升门主要技术参数见附件 1)2、防腐材料、填缝材料、密封材料、保护材料、清洁材料等应符合设计要求和有关标准的规定。3、门框扇在运输时，捆拴必须牢固；装卸时必须轻抬轻放，避免磕碰现象。D-4-4、按照国家有关规范、标准对门的质量进行验收合格后方可进行安装。4 施工工艺流程4.1工艺流程测量、放线 T 安装横梁 T 门扇安装 ...
