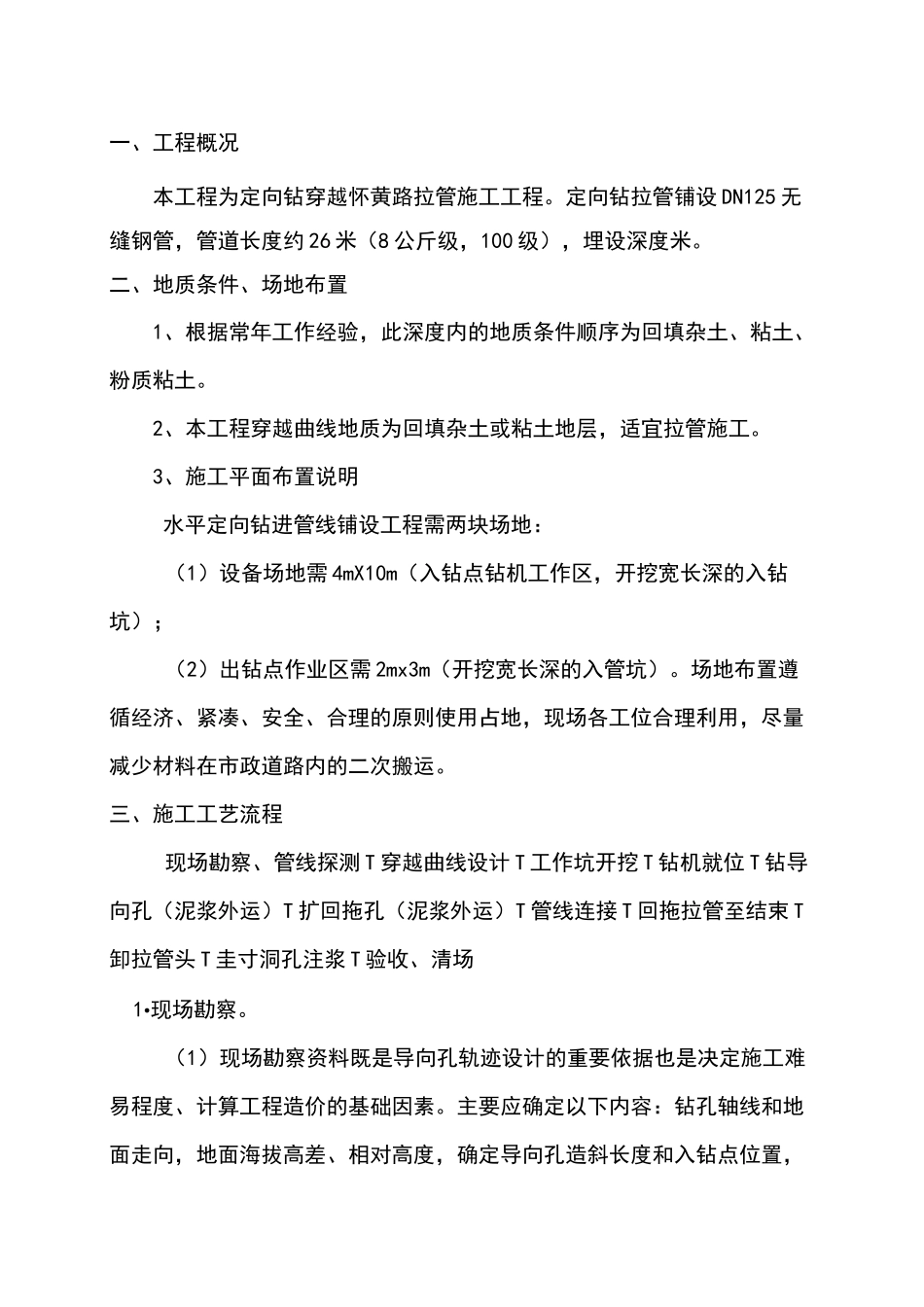

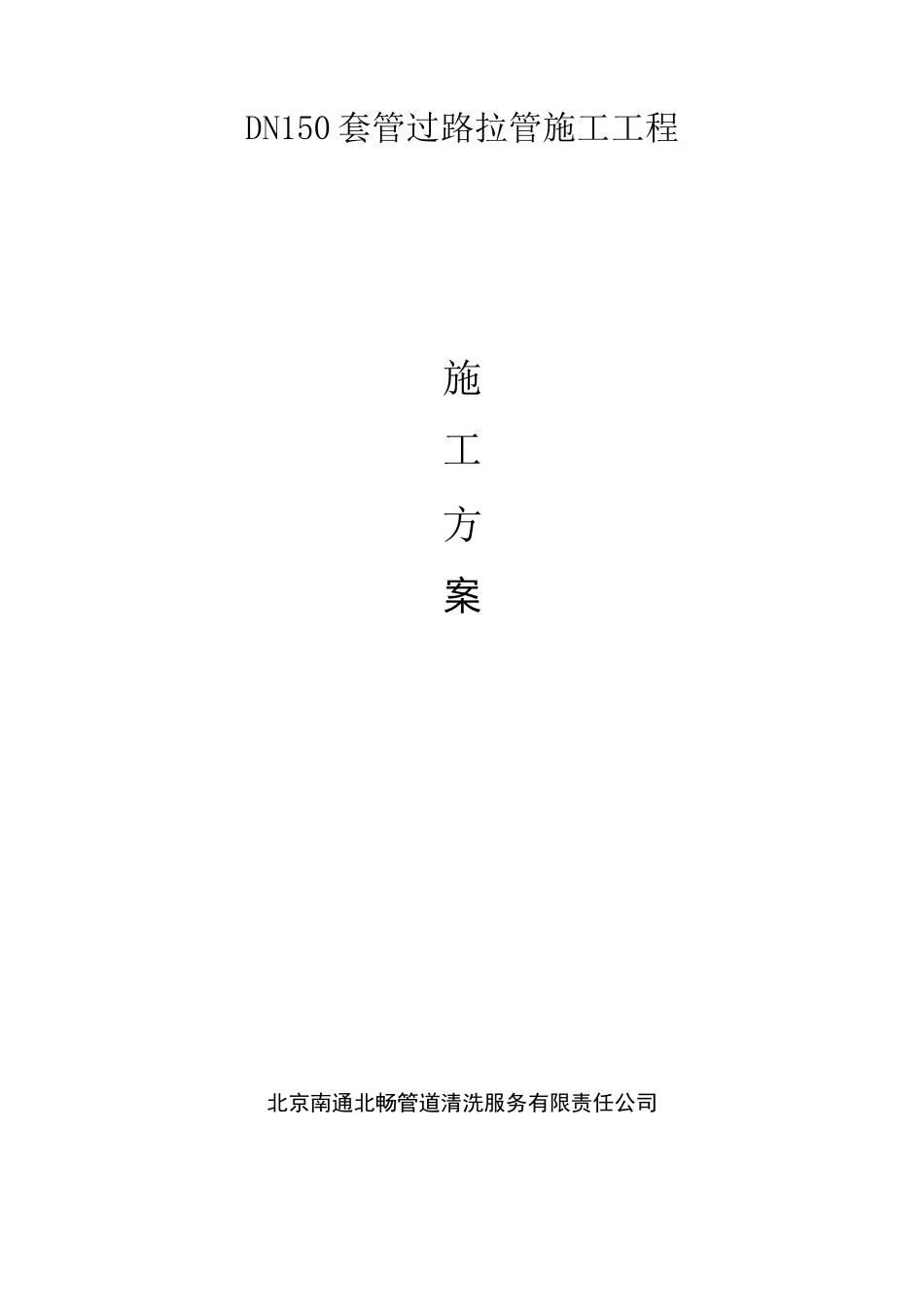

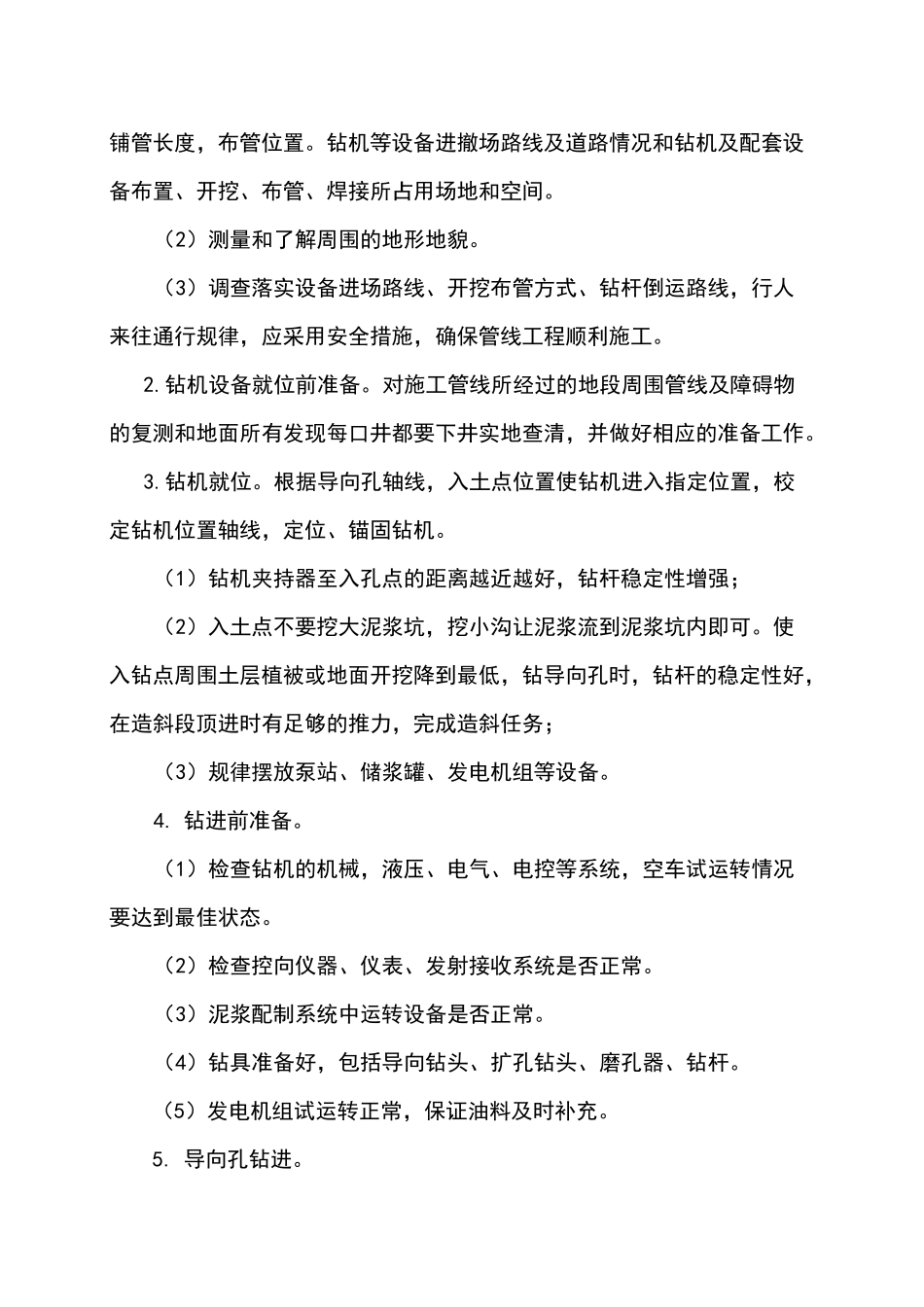

DN150 套管过路拉管施工工程施工方案北京南通北畅管道清洗服务有限责任公司一、工程概况本工程为定向钻穿越怀黄路拉管施工工程。定向钻拉管铺设 DN125 无缝钢管，管道长度约 26 米（8 公斤级，100 级），埋设深度米。二、地质条件、场地布置1、根据常年工作经验，此深度内的地质条件顺序为回填杂土、粘土、粉质粘土。2、本工程穿越曲线地质为回填杂土或粘土地层，适宜拉管施工。3、施工平面布置说明水平定向钻进管线铺设工程需两块场地：（1）设备场地需 4mX10m（入钻点钻机工作区，开挖宽长深的入钻坑）；（2）出钻点作业区需 2mx3m（开挖宽长深的入管坑）。场地布置遵循经济、紧凑、安全、合理的原则使用占地，现场各工位合理利用，尽量减少材料在市政道路内的二次搬运。三、施工工艺流程现场勘察、管线探测 T 穿越曲线设计 T 工作坑开挖 T 钻机就位 T 钻导向孔（泥浆外运）T 扩回拖孔（泥浆外运）T 管线连接 T 回拖拉管至结束 T卸拉管头 T 圭寸洞孔注浆 T 验收、清场1•现场勘察。（1）现场勘察资料既是导向孔轨迹设计的重要依据也是决定施工难易程度、计算工程造价的基础因素。主要应确定以下内容：钻孔轴线和地面走向，地面海拔高差、相对高度，确定导向孔造斜长度和入钻点位置，铺管长度，布管位置。钻机等设备进撤场路线及道路情况和钻机及配套设备布置、开挖、布管、焊接所占用场地和空间。（2）测量和了解周围的地形地貌。（3）调查落实设备进场路线、开挖布管方式、钻杆倒运路线，行人来往通行规律，应采用安全措施，确保管线工程顺利施工。2.钻机设备就位前准备。对施工管线所经过的地段周围管线及障碍物的复测和地面所有发现每口井都要下井实地查清，并做好相应的准备工作。3.钻机就位。根据导向孔轴线，入土点位置使钻机进入指定位置，校定钻机位置轴线，定位、锚固钻机。（1）钻机夹持器至入孔点的距离越近越好，钻杆稳定性增强；（2）入土点不要挖大泥浆坑，挖小沟让泥浆流到泥浆坑内即可。使入钻点周围土层植被或地面开挖降到最低，钻导向孔时，钻杆的稳定性好，在造斜段顶进时有足够的推力，完成造斜任务；（3）规律摆放泵站、储浆罐、发电机组等设备。4. 钻进前准备。（1）检查钻机的机械，液压、电气、电控等系统，空车试运转情况要达到最佳状态。（2）检查控向仪器、仪表、发射接收系统是否正常。（3）泥浆配制系统中运转设备是否正常。（4）钻具准备好，包括导向钻头、扩孔钻头、磨孔器、钻杆。（...
