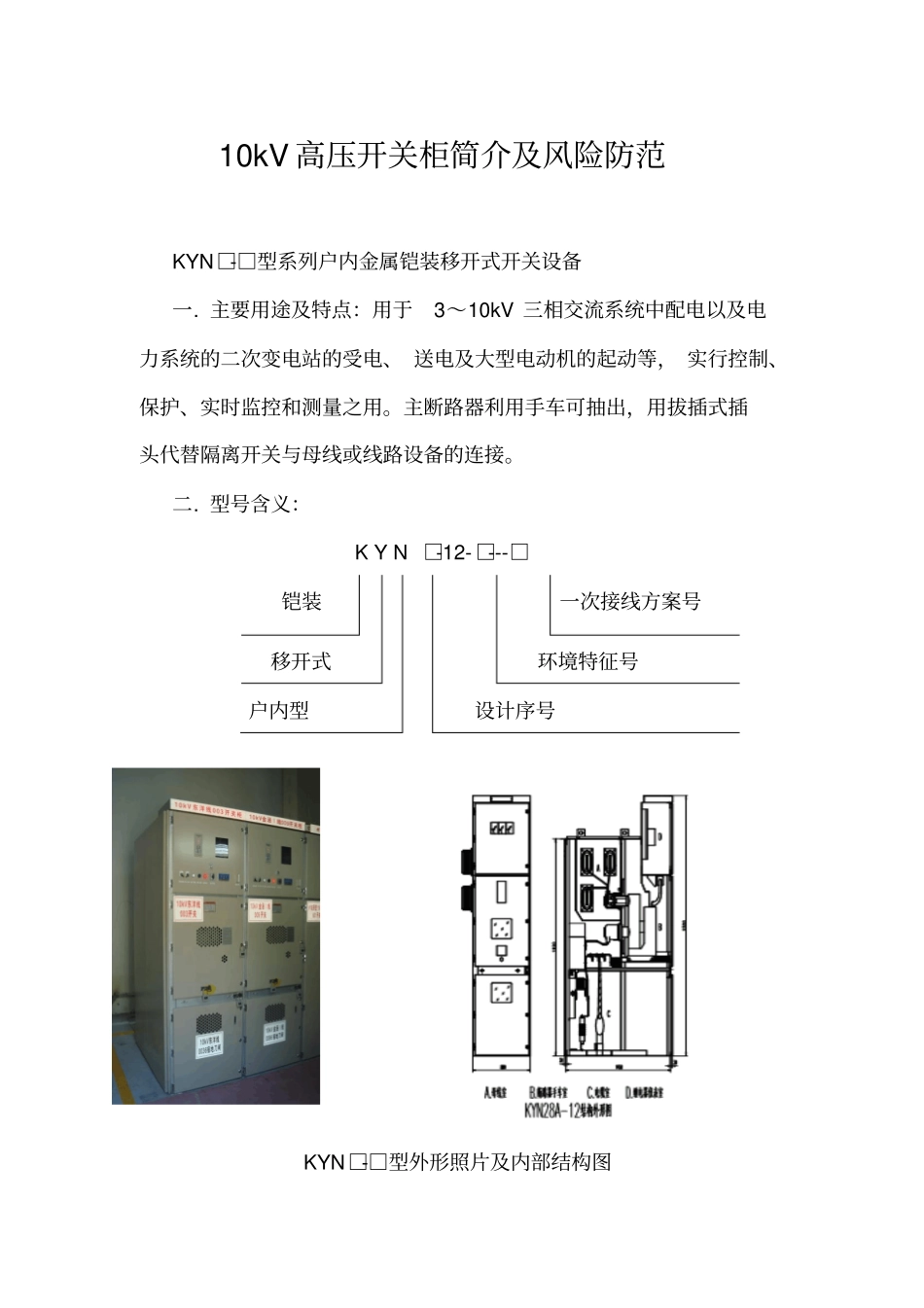

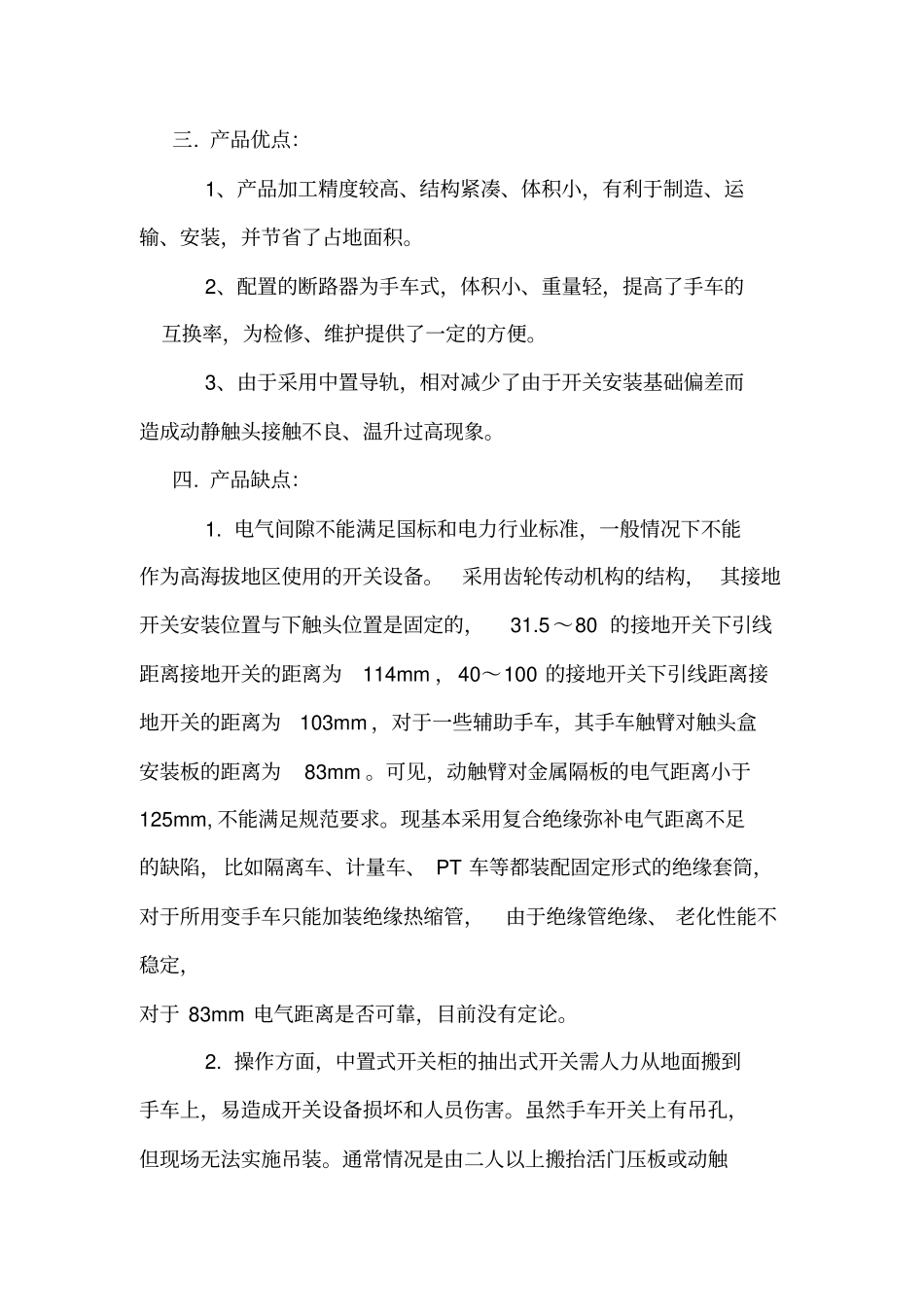

10kV 高压开关柜简介及风险防范KYN□-□型系列户内金属铠装移开式开关设备一. 主要用途及特点：用于3～10kV 三相交流系统中配电以及电力系统的二次变电站的受电、 送电及大型电动机的起动等， 实行控制、保护、实时监控和测量之用。主断路器利用手车可抽出，用拔插式插头代替隔离开关与母线或线路设备的连接。二. 型号含义：K Y N □-12- □---□铠装一次接线方案号移开式环境特征号户内型设计序号KYN□-□型外形照片及内部结构图三. 产品优点：1、产品加工精度较高、结构紧凑、体积小，有利于制造、运输、安装，并节省了占地面积。2、配置的断路器为手车式，体积小、重量轻，提高了手车的互换率，为检修、维护提供了一定的方便。3、由于采用中置导轨，相对减少了由于开关安装基础偏差而造成动静触头接触不良、温升过高现象。四. 产品缺点：1. 电气间隙不能满足国标和电力行业标准，一般情况下不能作为高海拔地区使用的开关设备。采用齿轮传动机构的结构， 其接地开关安装位置与下触头位置是固定的，31.5～80 的接地开关下引线距离接地开关的距离为114mm ，40～100 的接地开关下引线距离接地开关的距离为103mm ，对于一些辅助手车，其手车触臂对触头盒安装板的距离为83mm 。可见，动触臂对金属隔板的电气距离小于125mm, 不能满足规范要求。现基本采用复合绝缘弥补电气距离不足的缺陷，比如隔离车、计量车、 PT 车等都装配固定形式的绝缘套筒，对于所用变手车只能加装绝缘热缩管，由于绝缘管绝缘、 老化性能不稳定，对于 83mm 电气距离是否可靠，目前没有定论。2. 操作方面，中置式开关柜的抽出式开关需人力从地面搬到手车上，易造成开关设备损坏和人员伤害。虽然手车开关上有吊孔，但现场无法实施吊装。通常情况是由二人以上搬抬活门压板或动触臂，而这样是不允许的，可能对开关造成损坏。3. 外壳接地连续性不足或丧失，厂家只考虑断路器在“工作位置”接地，没有考虑在“试验位置”接地。4. 部分产品没有考虑抗弧、防爆性能。5. 动静触头对位准确与否无法观察、监测。触头盒结构不利于触头散热，尤其是3000 以上断路器存在隐患。XGN □-□型系列箱型固定式交流金属封闭开关设备GGX2 型系列加强绝缘型箱式固定开关设备XGN 与 GGX2 系列产品都 为金属封闭箱式外壳，内部元件固定安装结构， 断路器及电磁操作机构或弹簧操作机构为一整体车式结构，推入柜内后用螺栓固定。所有带电体均被封闭在柜内，并按功能划...
