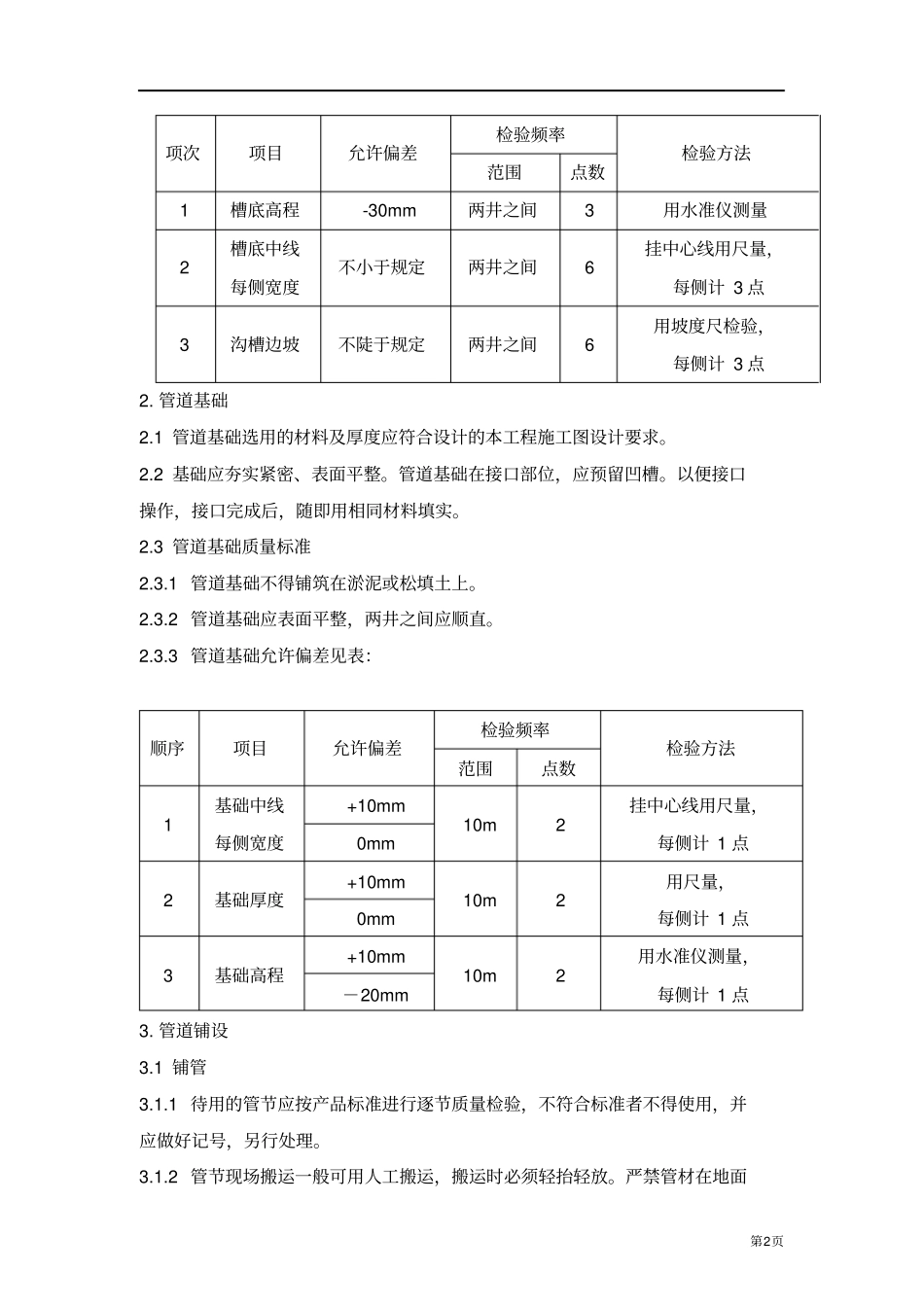

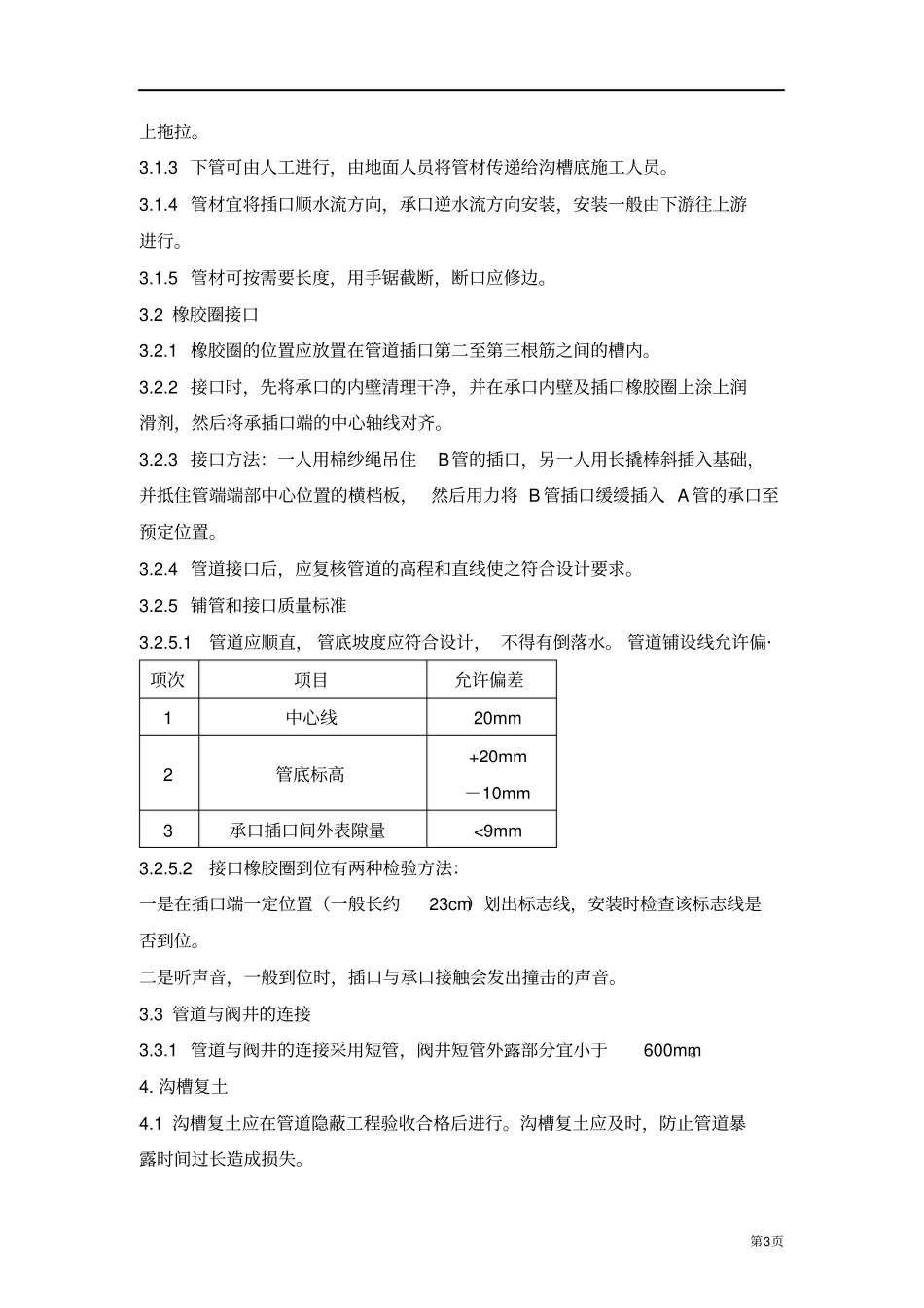

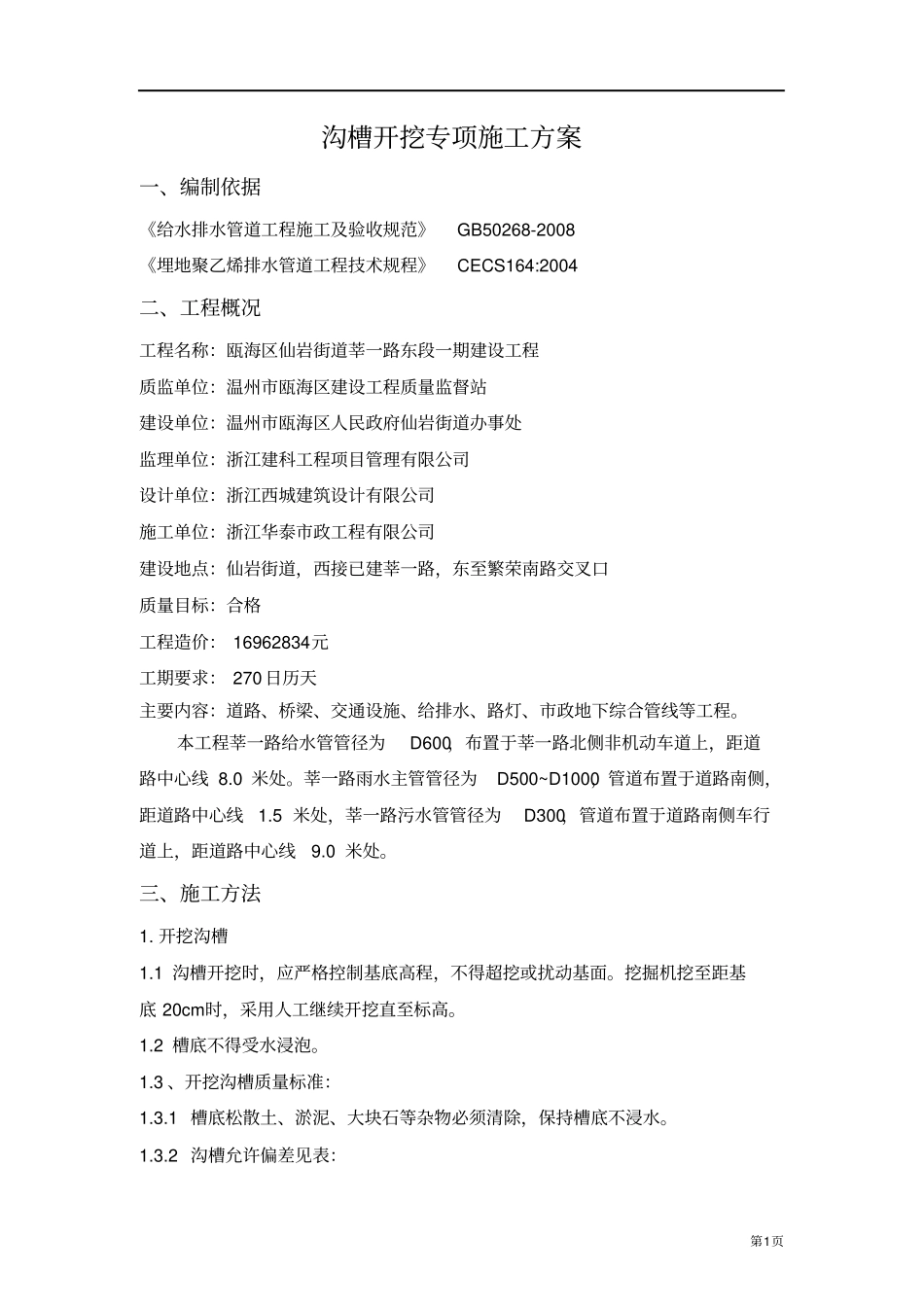

第1页沟槽开挖专项施工方案一、编制依据《给水排水管道工程施工及验收规范》GB50268-2008 《埋地聚乙烯排水管道工程技术规程》CECS164:2004 二、工程概况工程名称：瓯海区仙岩街道莘一路东段一期建设工程质监单位：温州市瓯海区建设工程质量监督站建设单位：温州市瓯海区人民政府仙岩街道办事处监理单位：浙江建科工程项目管理有限公司设计单位：浙江西城建筑设计有限公司施工单位：浙江华泰市政工程有限公司建设地点：仙岩街道，西接已建莘一路，东至繁荣南路交叉口质量目标：合格工程造价： 16962834元工期要求： 270 日历天主要内容：道路、桥梁、交通设施、给排水、路灯、市政地下综合管线等工程。本工程莘一路给水管管径为D600，布置于莘一路北侧非机动车道上，距道路中心线 8.0 米处。莘一路雨水主管管径为D500~D1000，管道布置于道路南侧，距道路中心线1.5 米处，莘一路污水管管径为D300，管道布置于道路南侧车行道上，距道路中心线9.0 米处。三、施工方法1. 开挖沟槽1.1 沟槽开挖时，应严格控制基底高程，不得超挖或扰动基面。挖掘机挖至距基底 20cm时，采用人工继续开挖直至标高。1.2 槽底不得受水浸泡。1.3 、开挖沟槽质量标准：1.3.1 槽底松散土、淤泥、大块石等杂物必须清除，保持槽底不浸水。1.3.2 沟槽允许偏差见表：第2页项次项目允许偏差检验频率检验方法范围点数1 槽底高程-30mm 两井之间3 用水准仪测量2 槽底中线不小于规定两井之间6 挂中心线用尺量，每侧宽度每侧计 3 点3 沟槽边坡不陡于规定两井之间6 用坡度尺检验，每侧计 3 点2. 管道基础2.1 管道基础选用的材料及厚度应符合设计的本工程施工图设计要求。2.2 基础应夯实紧密、表面平整。管道基础在接口部位，应预留凹槽。以便接口操作，接口完成后，随即用相同材料填实。2.3 管道基础质量标准2.3.1 管道基础不得铺筑在淤泥或松填土上。2.3.2 管道基础应表面平整，两井之间应顺直。2.3.3 管道基础允许偏差见表：顺序项目允许偏差检验频率检验方法范围点数1 基础中线+10mm 10m 2 挂中心线用尺量，每侧宽度0mm 每侧计 1 点2 基础厚度+10mm 10m 2 用尺量，0mm 每侧计 1 点3 基础高程+10mm 10m 2 用水准仪测量，－20mm 每侧计 1 点3. 管道铺设3.1 铺管3.1.1 待用的管节应按产品标准进行逐节质量检验，不符合标准者不得使用，并应做好记号，另行处理。3.1.2 管节现场搬运一般可用人工搬运，搬运时必须轻抬轻放。严禁...
