EarthVision操作手册VIP免费

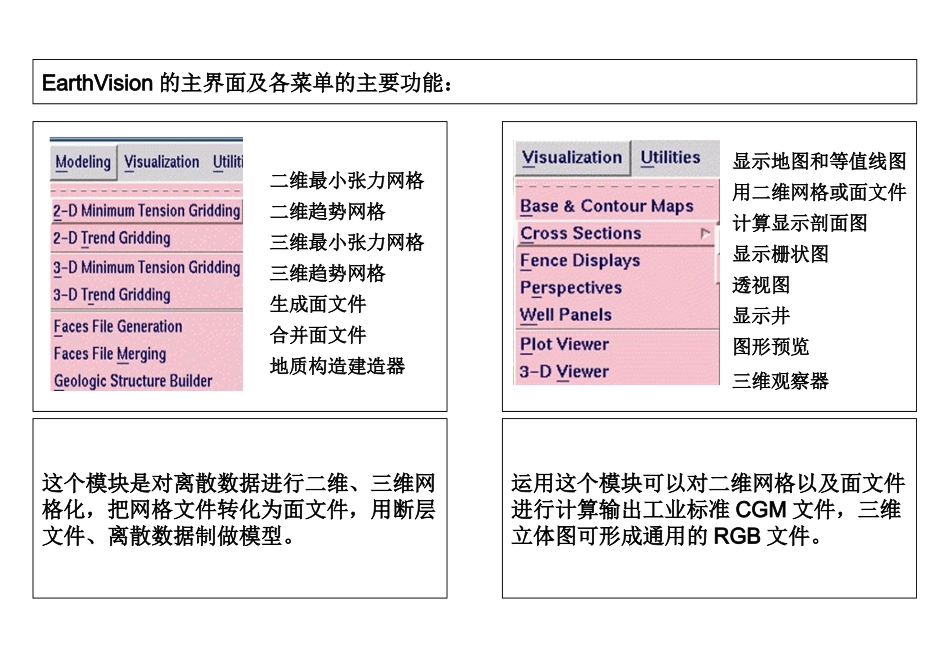

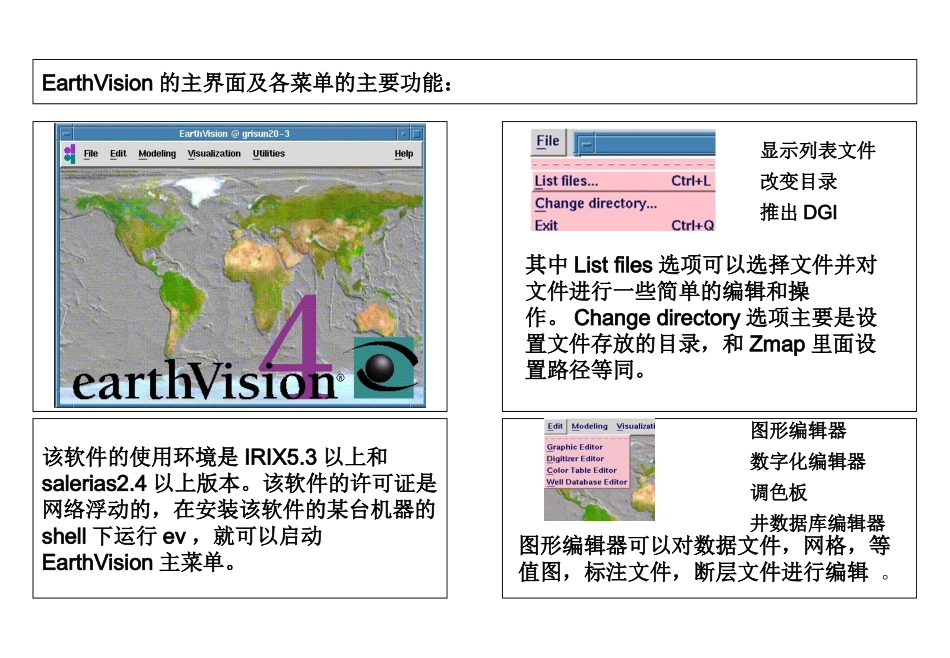

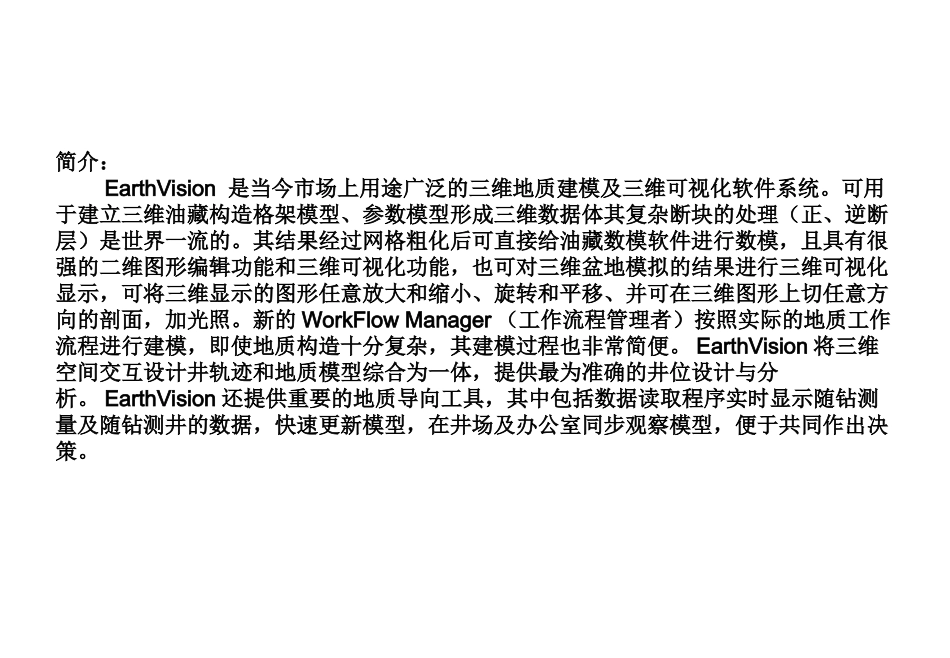

简介：EarthVision是当今市场上用途广泛的三维地质建模及三维可视化软件系统。可用于建立三维油藏构造格架模型、参数模型形成三维数据体其复杂断块的处理（正、逆断层）是世界一流的。其结果经过网格粗化后可直接给油藏数模软件进行数模，且具有很强的二维图形编辑功能和三维可视化功能，也可对三维盆地模拟的结果进行三维可视化显示，可将三维显示的图形任意放大和缩小、旋转和平移、并可在三维图形上切任意方向的剖面，加光照。新的WorkFlowManager（工作流程管理者）按照实际的地质工作流程进行建模，即使地质构造十分复杂，其建模过程也非常简便。EarthVision将三维空间交互设计井轨迹和地质模型综合为一体，提供最为准确的井位设计与分析。EarthVision还提供重要的地质导向工具，其中包括数据读取程序实时显示随钻测量及随钻测井的数据，快速更新模型，在井场及办公室同步观察模型，便于共同作出决策。EarthVision的主界面及各菜单的主要功能：该软件的使用环境是IRIX5.3以上和salerias2.4以上版本。该软件的许可证是网络浮动的，在安装该软件的某台机器的shell下运行ev，就可以启动EarthVision主菜单。显示列表文件改变目录推出DGI其中Listfiles选项可以选择文件并对文件进行一些简单的编辑和操作。Changedirectory选项主要是设置文件存放的目录，和Zmap里面设置路径等同。图形编辑器数字化编辑器调色板井数据库编辑器图形编辑器可以对数据文件，网格，等值图，标注文件，断层文件进行编辑。EarthVision的主界面及各菜单的主要功能：这个模块是对离散数据进行二维、三维网格化，把网格文件转化为面文件，用断层文件、离散数据制做模型。运用这个模块可以对二维网格以及面文件进行计算输出工业标准CGM文件，三维立体图可形成通用的RGB文件。二维最小张力网格二维趋势网格三维最小张力网格三维趋势网格生成面文件合并面文件地质构造建造器显示地图和等值线图用二维网格或面文件计算显示剖面图显示栅状图透视图显示井图形预览三维观察器杂项：Utilities体积计算可以对构造网格确定圈闭线或油气水分界线计算圈闭面积和圈闭岩石体积，再加上空隙度、渗透率、含油气饱和度、毛管压力等参数，可以计算出油气储量。网格操作就是对网格进行平滑和对网格按多边形内填充或外填充。体积计算公式编辑器坐标转换数据输入，输出网格操作公式处理器是一个很有用的工具，经常用到，可以对离散数据、网格数据等进行多种数学运算。有时会用到坐标转换，当工区跨带时，要进行换带计算，当原始数据有多种投影系统时，要进行坐标转换，比如把经纬度转换为六度带坐标，或把六度带坐标转换为经纬度。下面以某三维工区为例简单介绍一下常规的作图流程.dat文件是最基础的文件，包括我们从seiswork中输出的层位文件，断层文件以及井数据，速度谱等。文件类型：.dat离散数据文件.pdat属性离散数据.2grd二维网格文件.3grd三维网格文件.ann标注文件.nvflt非垂直断层文件.vflt垂直断层文件.pltDGI图形文件.ply多边形文件作图之前需要准备的文件：T0数据××t0.dat断层数据××ft.dat测网数据××line.dat(可选）速度数据××va.dat（可选）井数据××well.dat垂直断层非垂直断层T0和断层数据格式：上图为T0数据格式，第一,二，三列分别为x，y坐标和T0值。上图为断层数据格式，第一,二，三列分别为x，y坐标和断层号。T0数据格式断层数据格式速度谱和井数据格式：速度谱数据可以用来进行变速空校，速度文件格式形如上图所示，第一列是X坐标，第二列是Y坐标，第三列是T0值，第四列是对应的平均速度值。还有一个比较重要的文件是井数据文件，用它来产生井标注文件，也用它来对构造图进行校正，文件格式形如上图所示，第一列是井名，第二列是X坐标，第三列是Y坐标，第四列是补芯海拔，第五列是目的层钻井深度，第六列还可以增加其他分层井深，或是底深。速度谱数据格式井数据格式第一：创建目录和添加文件头信息创建一个目录，为工作目录，把准备的数据文件复制到新创建的目录下，再点击File→Changedirectory设置目录。然后点击File→Listfiles就会弹出上图所示的窗口。在这个面板里我们可以对数据进行一些编辑。...
