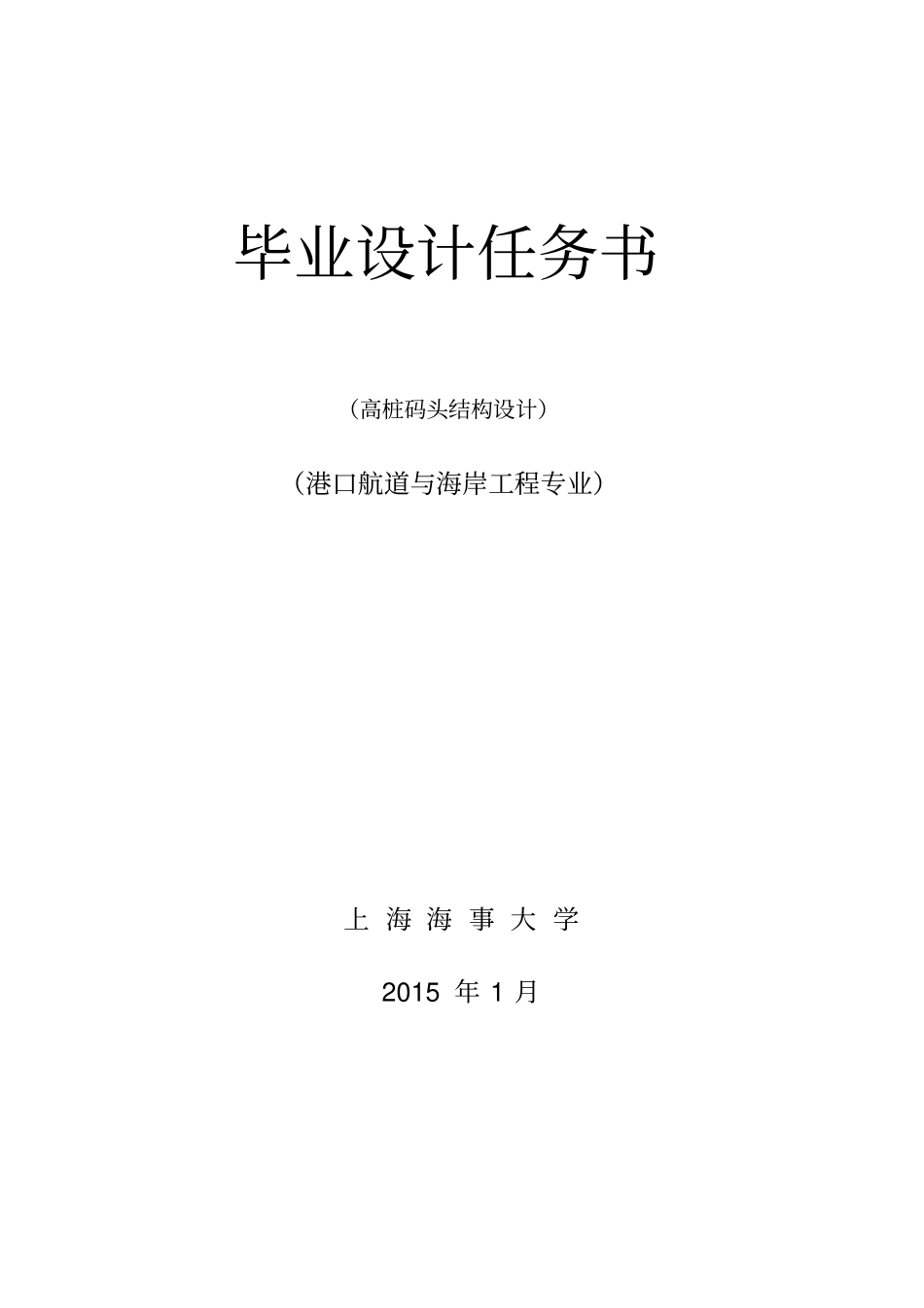

毕业设计任务书（高桩码头结构设计）（港口航道与海岸工程专业）上 海 海 事 大 学2015 年 1 月设 计 任 务一、毕业设计的性质及目的毕业设计是大学本科教育的最后一个教学环节，也是最重要的实践性教学环节。通过毕业设计，进一步提高和训练学生的工程制图、理论分析、结构计算、计算机应用、文献检索和外语阅读等方面的能力，使学生全面了解本专业工程设计过程，基本掌握设计方法，熟悉有关规范、手册和工具书的查阅与使用方法，为今后较快适应工作奠定基础。二、毕业设计的基本内容和要求在教师的指导下完成一个码头工程的部分设计，具体内容包括： 码头平面布置、 基桩及梁格平面布置、码头断面设计、码头内力计算、码头横梁和轨道梁设计等。码头工程毕业设计一般应达到初步设计的要求。三、毕业设计的成果毕业设计至少应提交下列成果：1.码头设计说明书2.码头设计计算书3.码头平面布置图4.桩基及梁格平面布置图5.码头纵向视图及横向断面图6.码头横梁及轨道梁配筋图四、毕业设计的时间安排1.毕业实习（调研、现场参观、整理资料）：第 1 周-第 4 周2.码头平面布置与工艺设计：第5 周3.码头基桩及梁格平面布置：第6 周4.码头结构内力计算及码头横梁和轨道梁设计：第7 周-第 13 周5.设计成果整理（撰写设计说明书、整理计算书及图纸）：第 14 周-第 15 周6.毕业预答辩、答辩：第16 周说明：指导教师将在每个设计阶段末检查本阶段同学的完成情况。设 计 基 础 资 料江苏省江海粮油贸易公司张家港储运部位于江苏省张家港市金港镇，目前拥有万吨级泊位 3 个，设计年吞吐能力合计180 万吨；千吨级泊位2 个（五节港），年设计吞吐能力合计30 万吨；中转库15 万吨；规范化露天堆场5 万平方米；总储量为7 万吨油罐多座；储备库8 万吨以及相配套的生产生活设施。储运部主要承担长江干线地区粮食、大豆及油脂的中转任务以及国家粮油专项储备职能，是我国出口大米第一大港、长江流域最大的粮油集散地。储运部近几年粮食、油脂的水上年中转量均达到250 万吨左右， 储运部现有码头的吞吐能力已远远满足不了生产和发展的需要，因此江苏省江海粮油贸易公司决定自筹资金，对张家港储运部现有码头进行扩建。1.自然条件1.1 地理位置江苏省江海粮油贸易公司张家港储运部位于张家港市金港镇，长江福姜沙水道右汊南岸，地处苏锡常三市的水上门户。该处水路通过长江上可至重庆、武汉，下可至上海并出海；陆路距上海173Km...
