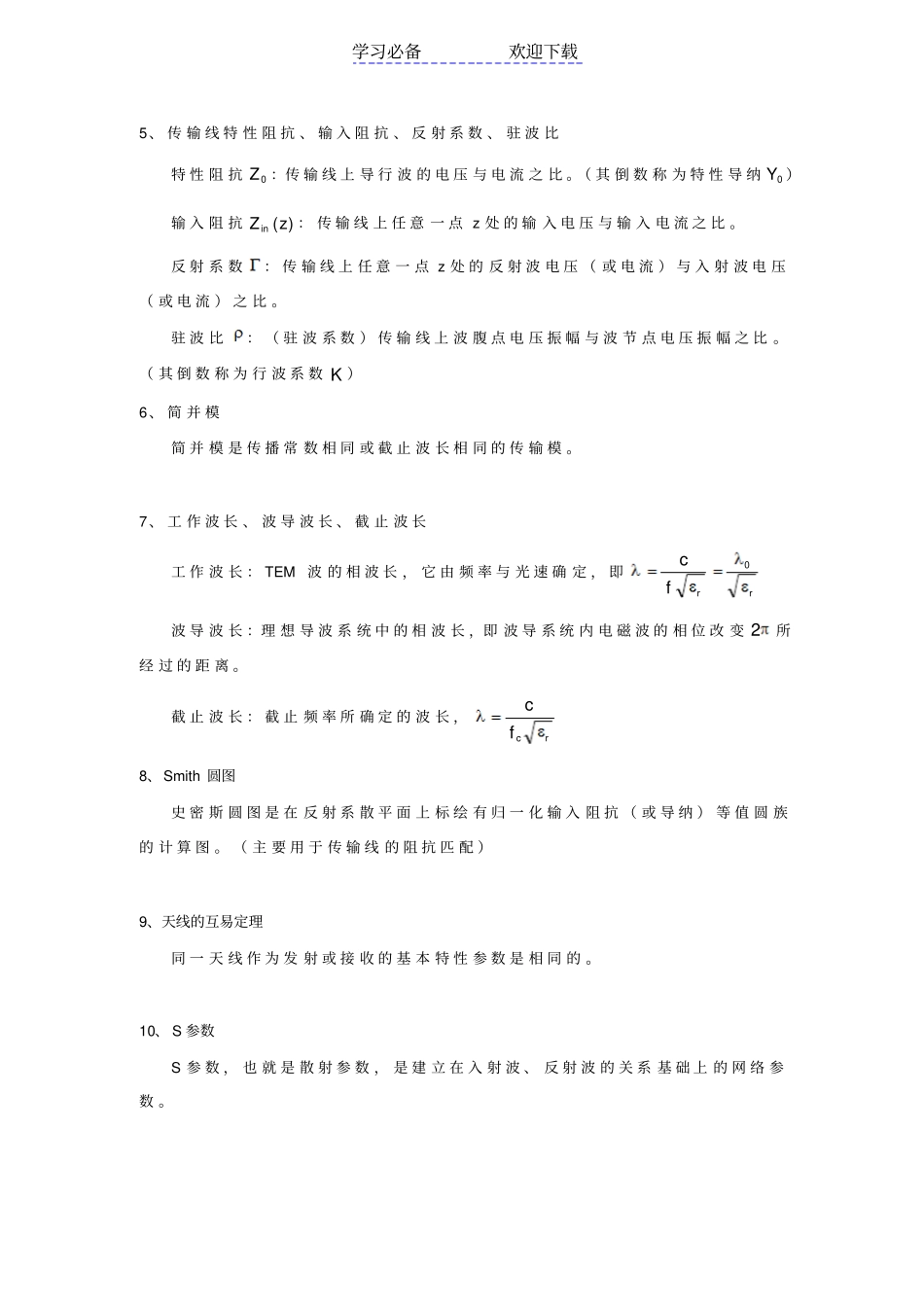

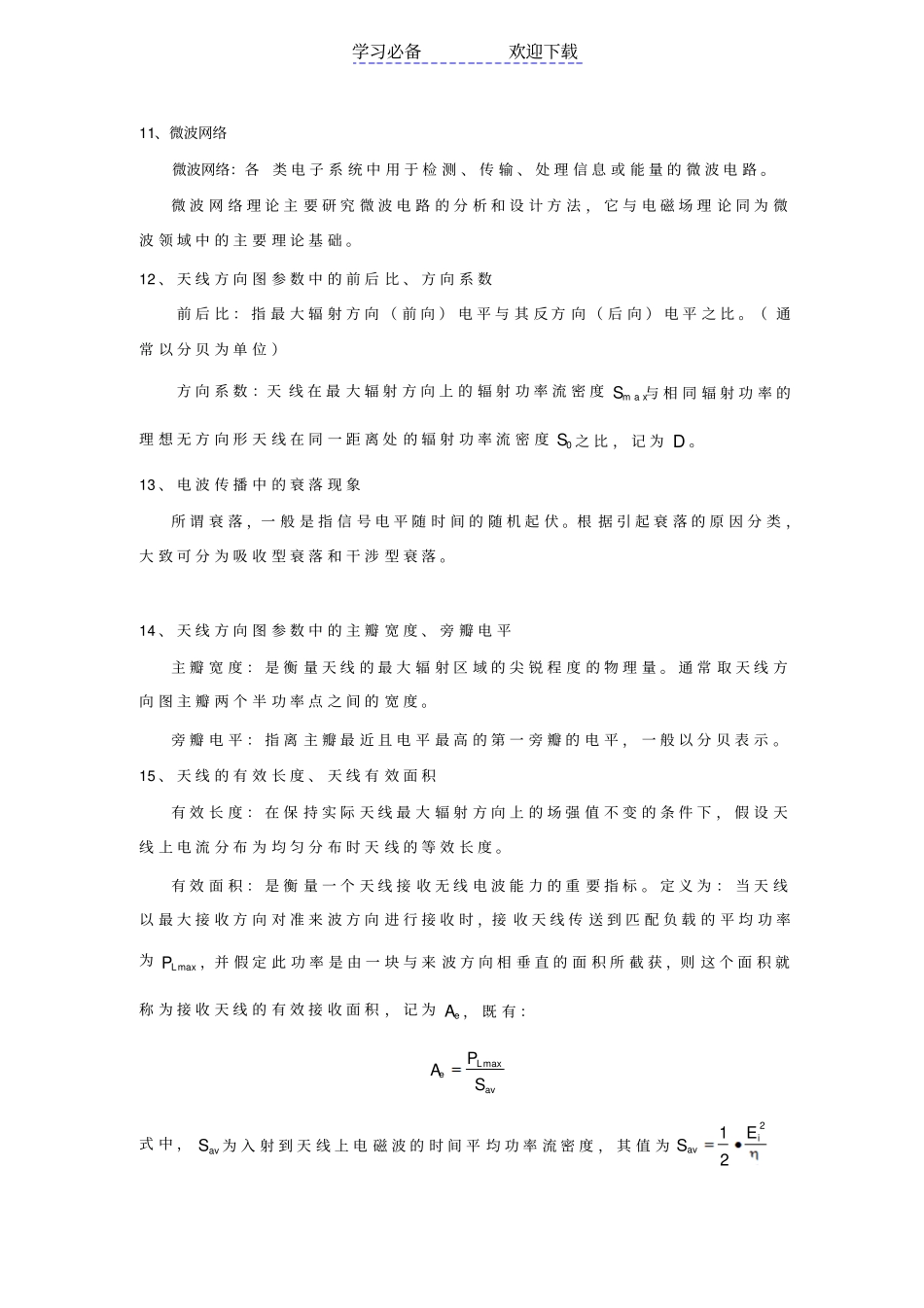

学习必备欢迎下载二、名词解释1、传输线理论传输线理论是用来分析传输线上电压与电流的分布，以及传输线上阻抗变化规律的理论。它是分布参数理论，在场分析与基本电路理论之间架起了桥梁。2、 TEM波 、 TE 波 和 TM 波TEM波（ 横 电 磁 波 ）: 在 波 传 播 的 方 向 上 没 有 电 场 或 磁 场 分 量 的 波 。（02ck）TE 波 或 M 波（ 电 场 纯 横 向 波 ）: 在 波 传 播 的 方 向 上 有 磁 场 分 量 ，但 没 有 电 场分 量 的 波 。 （02ck，00zzHE，此 时 只 有 纵 向 磁 场 ）TM 波 或 E 波（ 磁 场 纯 横 向 波 ）: 在 波 传 播 的 方 向 上 有 电 场 分 量 ，但 没 有 磁 场分 量 的 波 。 （02ck，00zzHE，此 时 只 有 纵 向 电 场 ）3、 传 播 常 数 、 相 速 、 波 长传 播 常 数是 描 述 传 输 线 上 导 行 波 沿 波 导 系 统 传 播 过 程 中 衰 减 和 相 移 的 参数 。 （ 通 常 为 复 数j， 其 中为 衰 减 常 数 ，为 相 移 常 数 ）相 速pv： 电 压 、 电 流 入 射 波 （ 或 反 射 波 ） 等 相 位 面 沿 传 输 方 向 的 传 播 速 度 。pv波 长： 传 输 线 上 的 波 长与 自 由 空 间 的 波 长0 有 以 下 关 系 ：rpfv024、 行 波 、 驻 波 、 行 驻 波行 波 状 态 ：是 无 反 射 的 传 输 状 态 ，此 时 终 端 反 射 系 数01，而 负 载 阻 抗 等 于传 输 线 的 特 性 阻 抗 ， 即01ZZ， 也 可 称 此 时 的 负 载 为 匹 配 负 载 。驻 波 状 态 ： 是 全 反 射 的 传 输 状 态 ， 此 时 终 端 反 射 系 数11。行 驻 波 状 态 ： 当 微 波 传 输 线 终 端 接 任 意 复 数 阻 抗 负 载 时 ， 由 信 号 源 入 射 的 电磁 波 功 率 一 部 分 被 终 端 吸 收 ，另 一 部 分 则 被 反 射 ，因 此 传 输 线 上 既 有 行 波 又 有 纯驻 波 ， 构 成 混 合 波 状 态 。学习必备欢迎下载5、 传 输 线 特 性 阻 抗 、 输 入 阻 抗 、 反 射 系 数 、 驻 波 比特 性 阻 抗0Z ：传 输 线 上 导 行 波 的 电 ...
