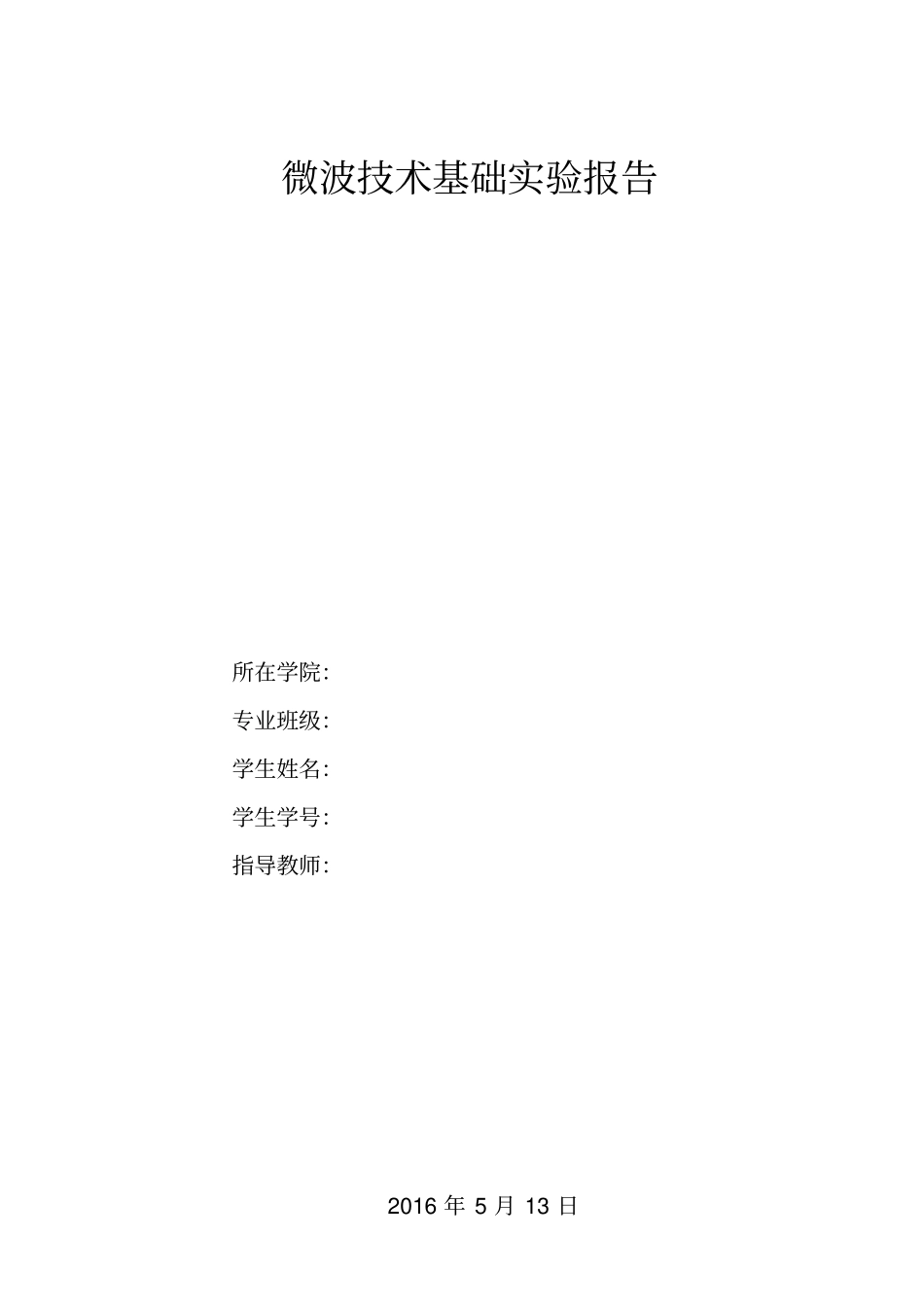

微波技术基础实验报告所在学院：专业班级：学生姓名：学生学号：指导教师：2016 年 5 月 13 日实验一微波测量系统的了解与使用实验性质 ：验证性实验级别： 必做开课单位：学时： 2 学时一、实验目的：1．了解微波测量线系统的组成，认识各种微波器件
2．学会测量设备的使用
二、实验器材：1．3 厘米固态信号源2．隔离器3．可变衰减器4．测量线5．选频放大器6．各种微波器件三、实验内容：1．了解微波测试系统2．学习使用测量线四、基本原理：图 1
1 微波测试系统组成1．信号源信号源是为电子测量提供符合一定技术要求的电信号的设备，微波信号源是对各种相应测量设备或其它电子设备提供微波信号
常用微波信号源可分为：简易信号发生器、功率信号发生器、标准信号发生器和扫频信号发生器
本实验采用DH1121A型 3cm固态信号源
2．选频放大器当信号源加有1000Hz 左右的方波调幅时，用得最多的检波放大指示方案是“选频放大器”法
它是将检波输出的方波经选频放大器选出1000Hz 基波进行高倍数放大，然后再整为直流，用直流电表指示
它具有极高的灵敏度和极低的噪声电平
表头一般具有等刻度及分贝刻度
要求有良好的接地和屏蔽
选频放大器也叫测量放大器
3．测量线3 厘米波导测量线由开槽波导、不调谐探头和滑架组成
开槽波导中的场由不调谐探头取样，探头的移动靠滑架上的传动装置，探头的输出送到显示装置，就可以显示沿波导轴线的电磁场的变化信息
4．可变衰减器为了固定传输系统内传输功率的功率电平，传输系统内必须接入衰减器，对微波产生一定的衰减，衰减量固定不变的称为固定衰减器，可在一定范围内调节的称为可变衰减器
衰减器有吸收衰减器、截止衰减器和极化衰减器三种型式
实验中采用的吸收式衰减器，是利用置入其中的吸收片所引起的通过波的损耗而得到衰减的
一般可调吸收式衰减器的衰减量可在0 到 30-50 分贝之间连续
